Руководства по ремонту Hyundai Getz: замена тормозных колодок тормозных механизмов передних колес

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки HANKOOK FRIXA для Hyundai Getz имеют маркировку FPH01.




Передние колодки HANKOOK FRIXA тюнинговой серии S1 для Hyundai Getz имеют маркировку S1H01.





Проверяйте состояние тормозных колодок при каждом техническом обслуживании. Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок 1,5 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.



ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости: после замены изношенных колодок новыми уровень поднимется.



Вам потребуются: ключ «на 14», ключ для гаек колес, раздвижные пассатижи или универсальный съемник.


1. Снимите левое переднее колесо.

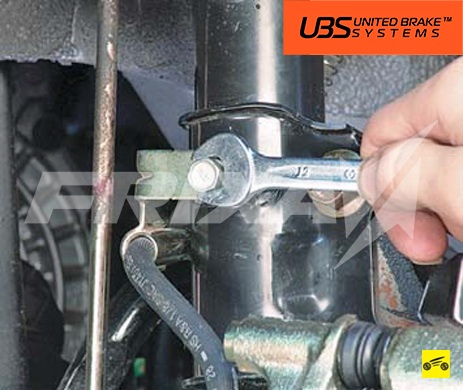

2. Выверните болт крепления кронштейна тормозного шланга к телескопической стойке передней подвески.

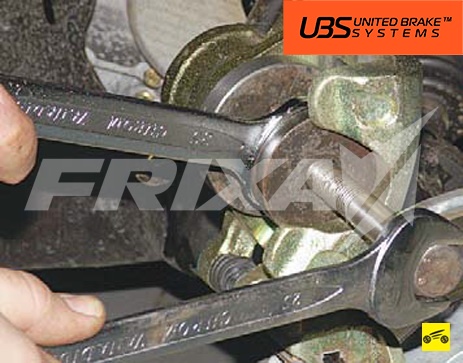

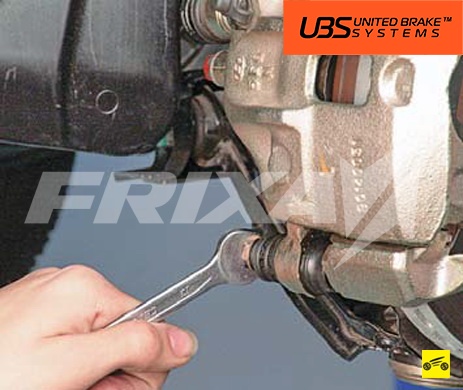

3. Выверните болт крепления направляющего пальца суппорта...

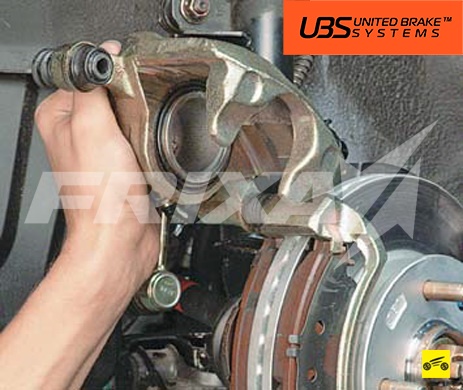

4. ...и поднимите суппорт вверх.

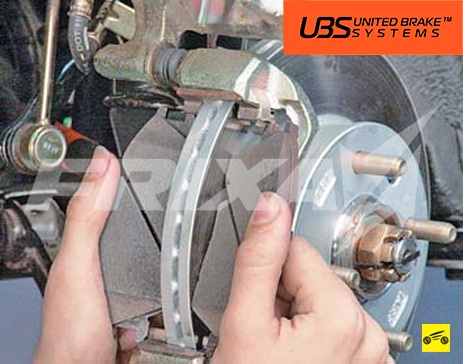

5. Снимите тормозные колодки с направляющих...



ПРИМЕЧАНИЕ

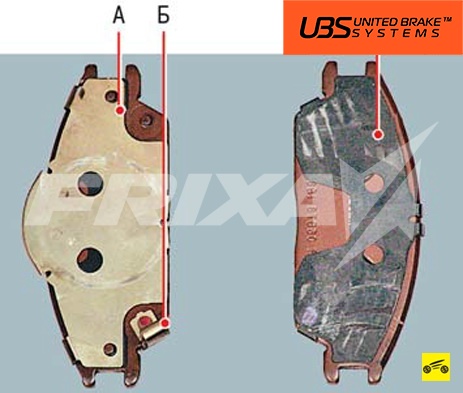

Так выглядят тормозные колодки переднего тормозного механизма:
А – внутренняя тормозная колодка;
Б – индикатор износа;
В – наружная тормозная колодка.

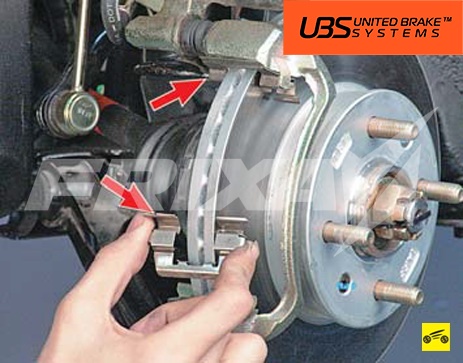

6. ...и снимите с направляющих колодок две удерживающие пластины.

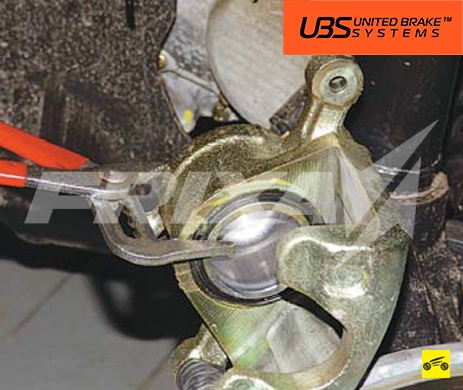

7. Утопите поршень рабочего цилиндра с помощью раздвижных пассатижей...






8. ...или универсального съемника.



ПОЛЕЗНЫЕ СОВЕТЫ

При каждой замене тормозных колодок в обязательном порядке проверьте состояние защитных резиновых чехлов направляющего пальца и штифта, а также перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющий палец и штифт суппорта. Для этого...

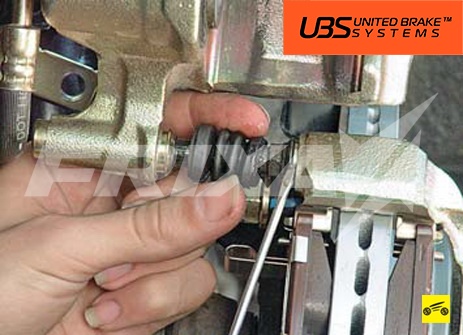

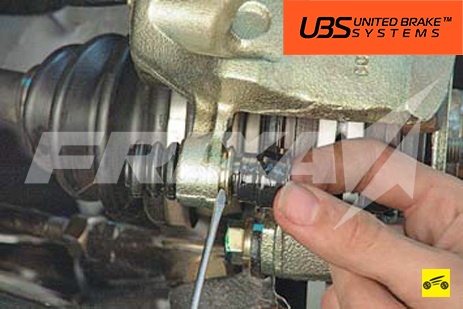

...снимите защитный чехол направляющего пальца...

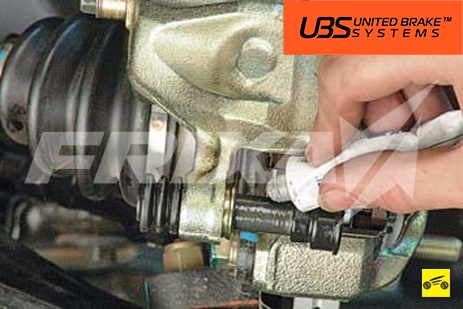

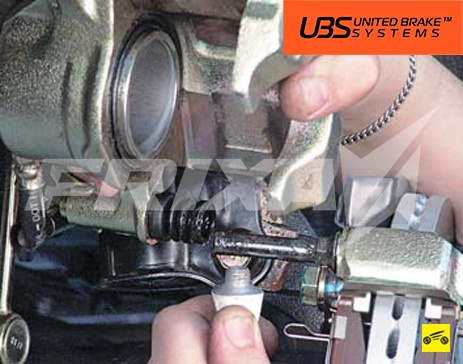

...и смажьте направляющий палец консистентной смазкой.






Снимите защитный чехол направляющего штифта...






...и, отсоединив суппорт от штифта, смажьте штифт консистентной смазкой.Установите защитные чехлы в порядке, обратном снятию. Если появились признаки старения резины, замените защитные чехлы направляющего пальца и штифта.


9. Установите удерживающие пластины, тормозные колодки в направляющие и остальные детали в порядке, обратном снятию. Для исключения самоотворачивания болта крепления направляющего пальца суппорта смажьте перед установкой его резьбу анаэробным фиксатором резьбы.

10. Аналогично замените тормозные колодки тормозного механизма правого колеса.

11. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.



ПОЛЕЗНЫЙ СОВЕТ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, несмотря на то что колодки установлены фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективны.
