Руководства по ремонту Лада Гранта: замена тормозных колодок тормозного механизма заднего колеса

Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи.

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.


1. Включите I передачу и установите противооткатные упоры («башмаки») под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо и очистите тормозной механизм от грязи.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости.

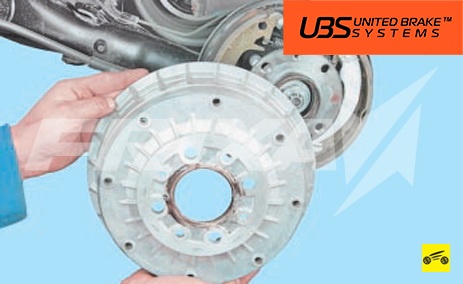

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса»)

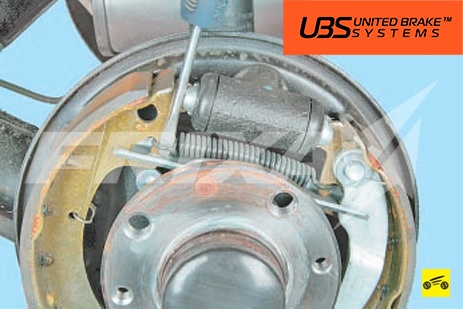

6. Подденьте отверткой и снимите верхнюю…

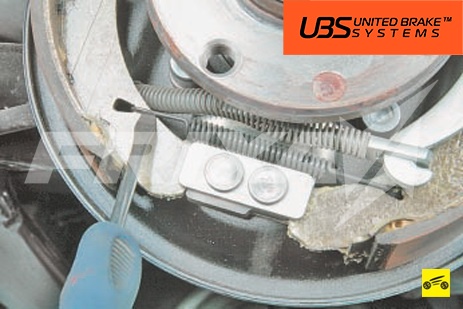

7. …и нижнюю стяжные пружины.

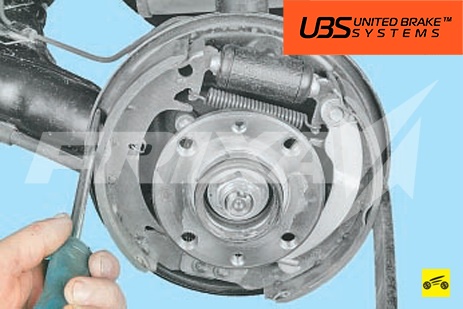

8. Снимите прижимную пружину передней колодки.

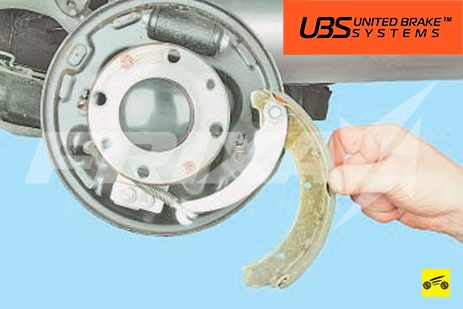

9. Снимите переднюю колодку.

10. Снимите распорную планку.




11. Снимите прижимную пружину задней колодки, а затем заднюю колодку, отсоединив разжимной рычаг от наконечника троса стояночного тормоза.

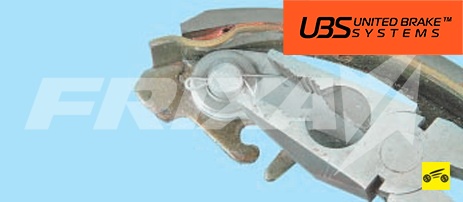

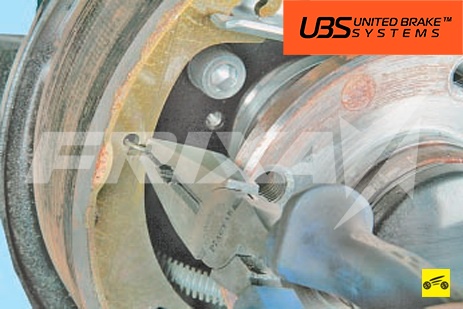

12. Сжав усики пассатижами, выньте шплинт…

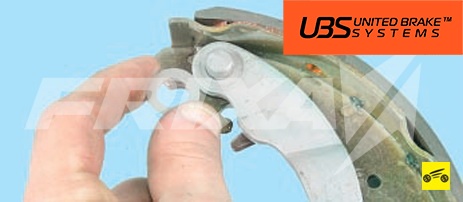

13. …и снимите опорную шайбу с пальца разжимного рычага задней колодки.

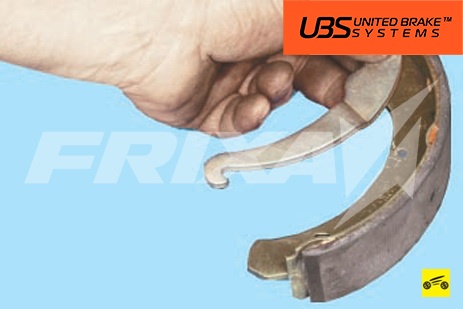

14. Снимите разжимной рычаг задней колодки. Выньте палец из колодки.

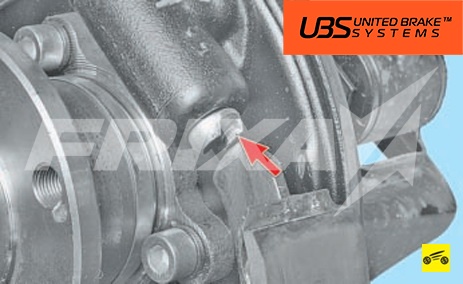

15. Установите новые тормозные колодки и все детали в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршней.




16. Сведите тормозные колодки двумя монтажными лопатками, чтобы переместить поршни к центру цилиндра. Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.
