Руководства по ремонту Хендай Матрикс: снятие и установка тормозного барабана

Вам потребуется отвертка с крестообразным лезвием.

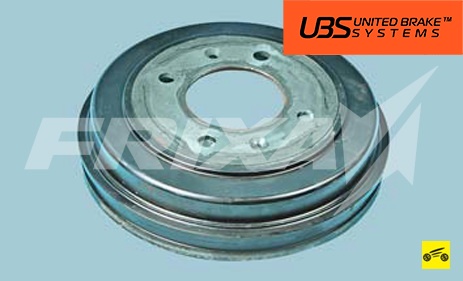

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 205,2 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.



ПРИМЕЧАНИЕ

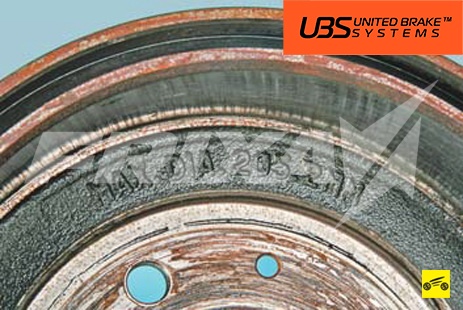

Максимально допустимое значение диаметра барабана указано в литье на его внутрен ней поверхности.



ПОЛЕЗНЫЙ СОВЕТ

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).



ПРЕДУПРЕЖДЕНИЕ

Тормозные барабаны заменяйте парами (левый и правый одновременно).

1. Ослабьте затяжку гаек заднего колеса со стороны снимаемого барабана, подложите под передние колеса противооткатные упоры («башмаки»). С помощью домкрата приподнимите заднюю часть автомобиля, установите на надежные опоры, снимите колесо.

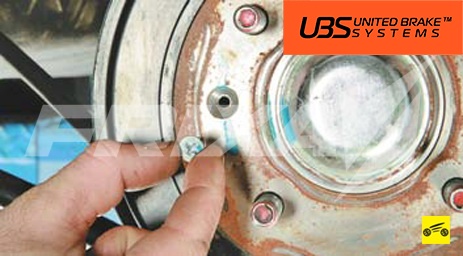

2. Удерживая барабан от проворачивания, ослабьте затяжку…

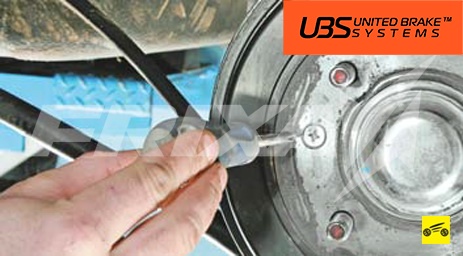

3. …и выверните винт крепления барабана к задней ступице.

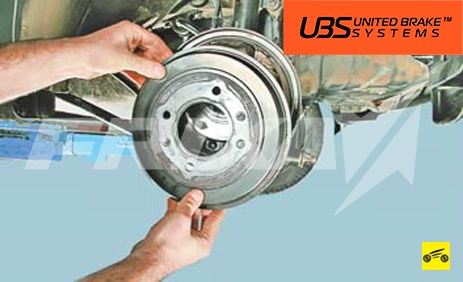

4. Снимите барабан.

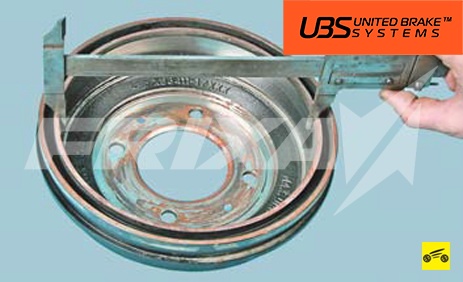

5. Измерьте штангенциркулем диаметр рабочей поверхности. Если он больше максимально допустимого значения, барабан подлежит замене (см. «Проверка степени износа тормозных колодок, дисков и барабанов»).

6. Установите детали в порядке, обратном снятию. Предварительно укоротите распорную планку, вращая зубчатый венец ее наконечника, и утопите поршни рабочего цилиндра, сжимая тормозные колодки двумя монтажными лопатками.



ПОЛЕЗНЫЙ СОВЕТ

При установке прежнего барабана снимите напильником буртик на его рабочей поверхности, образовавшийся в результате износа.



7. После установки барабана отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.

8. Аналогично снимите, проверьте и при необходимости замените тормозной барабан с другой стороны автомобиля.
