Руководства по ремонту Хендай Туссан: замена тормозных колодок тормозного механизма переднего колеса

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки UBS для Hyundai Tucson имеют маркировку B11-03-065.

Тормозные колодки b11-03-065

Проверяйте состояние тормозных колодок при каждом техническом обслуживании (см.«Проверка степени износа тормозных колодок и дисков»).

Тормозные колодки требуют замены при износе накладок (минимально допустимая толщина фрикционных накладок 2,0 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.

ПРИМЕЧАНИЕ

На внутренних колодках передних тормозов установлены индикаторы износа. При достижении минимально допустимой толщины накладок индикатор износа во время торможения соприкасается с тормозным диском, вызывая скрип, сигнализирующий о наступлении предельного износа накладок тормозных колодок.

ПРЕДУПРЕЖДЕНИЕ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом – 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень жидкости в бачке главного тормозного цилиндра. Если он близок к метке «MAX», необходимо откачать часть жидкости например, медицинским шприцем или резиновой грушей), потому что после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: ключи «на 14», «на 17», ключ для гаек колес, раздвижные пассатижи.

  1. Снимите левое переднее колесо.
Болт крепления нижнего направляющего пальца суппорта
  1. Выверните болт крепления нижнего направляющего пальца суппорта, удерживая вторым ключом палец от проворачивания…
Поднимите суппорт вверх
  1. …и поднимите суппорт вверх.
Накладка внутренней колодки
  1. Снимите накладку внутренней колодки…
Внутреняя тормозная колодка
  1. …внутреннюю…
Наружная тормозная колодка
  1. …и наружную тормозные колодки.

ПРИМЕЧАНИЕ

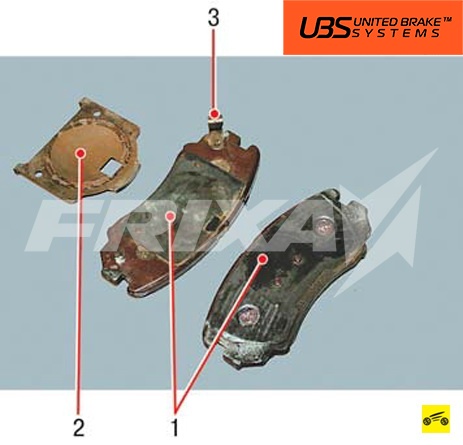

Так выглядят тормозные колодки переднего тормозного механизма: 1 – внутренняя и наружная тормозные колодки; 2 – накладка внутренней тормозной колодки; 3 – индикатор износа тормозной колодки.

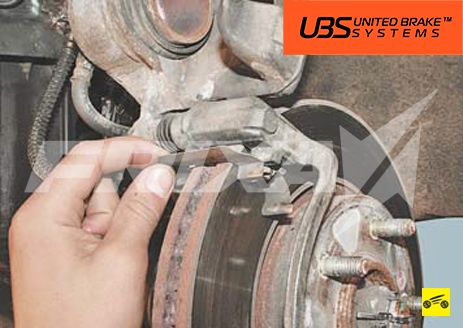

Нижняя фиксирующая пружина
  1. Снимите с направляющей колодок нижнюю…
Верхняя фиксирующая пружина
  1. …и верхнюю фиксирующие пружины.
Поршень рабочего цилиндра
  1. Утопите поршень рабочего цилиндра с помощью раздвижных пассатижей.

ПОЛЕЗНЫЕ СОВЕТЫ

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющего пальца и перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта. Для этого…

Направляющий палец

…извлеките направляющий палец, смажьте его консистентной смазкой и затем смажьте смазкой защитный чехол пальца. Аналогично смажьте второй направляющий палец и его чехол. Установите направляющие пальцы в порядке, обратном снятию.

Защитные чехлы

Замените защитные чехлы направляющих пальцев, если они затвердели, деформированы или надорваны.

  1. Установите фиксирующие пружины, тормозные колодки в направляющие и остальные детали в порядке, обратном снятию. Для исключения самовыворачивания болта крепления направляющего пальца суппорта смажьте перед установкой его резьбу анаэробным фиксатором резьбы.
  2. Аналогично замените тормозные колодки тормозного механизма правого переднего колеса.
  3. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективны.
