Руководства по ремонту Хендай Туссан: замена тормозных колодок тормозного механизма заднего колеса

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки UBS для Hyundai Tucson имеют маркировку B11-03-018.

Колодки B11-03-018

Проверяйте состояние тормозных колодок при каждом техническом обслуживании (см.«Проверка степени износа тормозных колодок и дисков»).

Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок 2,0 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.

ПРИМЕЧАНИЕ

На внутренних колодках тормозных механизмов задних колес установлены индикаторы износа. При достижении минимально допустимой толщины накладок индикатор износа во время торможения соприкасается с тормозным диском, вызывая скрип, сигнализирующий о наступлении предельного износа накладок тормозных колодок.

ПРЕДУПРЕЖДЕНИЕ

Заменяйте тормозные колодки задних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости: после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: ключи «на 14», «на 17», большая отвертка.

  1. Снимите заднее колесо со стороны заменяемых колодок.

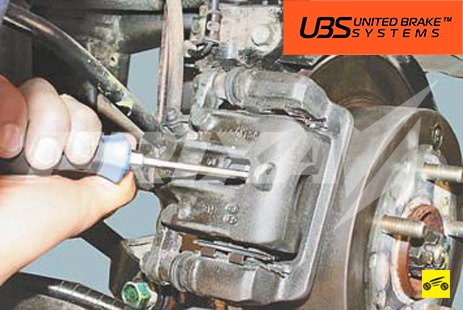

Суппорт
  1. Вставив большую отвертку между наружной тормозной колодкой и суппортом, сдвиньте суппорт наружу, утопив тем самым поршень в рабочий цилиндр.

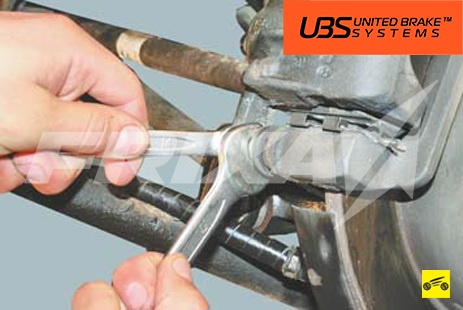

Выверните болт крепления
  1. Выверните болт крепления нижнего направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом…

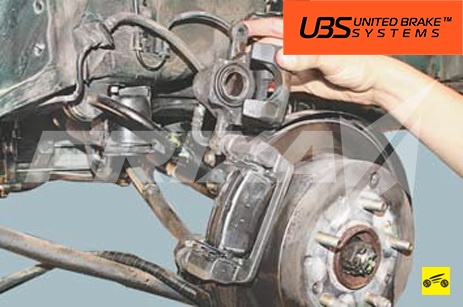

Поднимите суппорт вверх
  1. …и поднимите суппорт вверх.

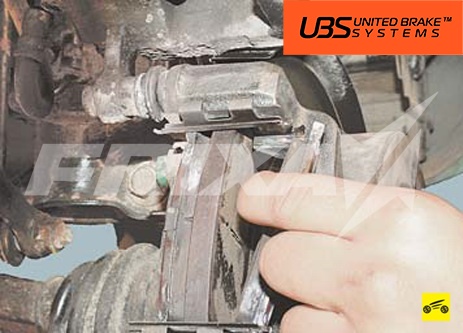

Наружняя колодка
  1. Снимите с направляющей колодок наружную…
Внутреняя колодка
  1. …и внутреннюю тормозные колодки…

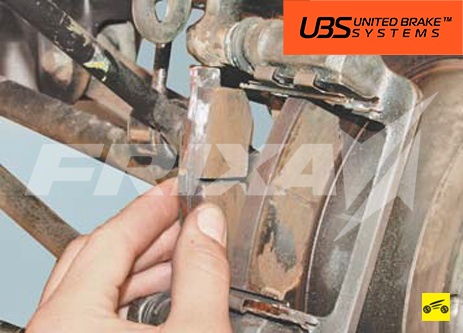

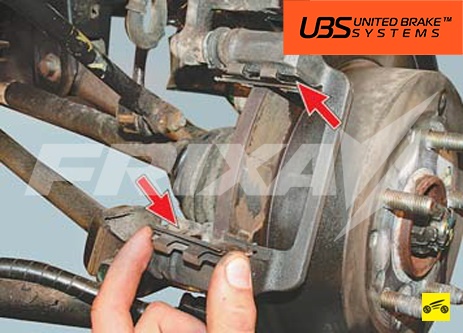

Фиксирующие пружины
  1. …а также обе фиксирующие пружины.

ПОЛЕЗНЫЕ СОВЕТЫ

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющего пальца и перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта. Для этого…

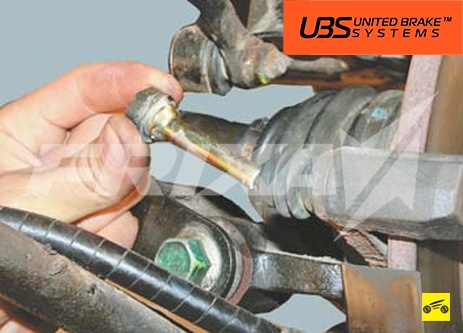

Направляющий палец

…извлеките направляющий палец…

Защитный чехол пальца

…снимите защитный чехол пальца…

Консистентная смазка

…смажьте палец консистентной смазкой и затем смажьте смазкой изнутри защитный чехол пальца. Аналогично смажьте второй направляющий палец и его чехол. Установите направляющие пальцы в порядке, обратном снятию. Замените защитные чехлы направляющих пальцев, если они затвердели, деформированы или надорваны.

  1. Установите фиксирующие пружины, тормозные колодки в направляющие и остальные детали в порядке, обратном снятию.

ПОЛЕЗНЫЕ СОВЕТЫ

Посадочные места

Перед установкой тормозных колодок смажьте их посадочные места в на правляющей консистентной водостойкой смазкой.

Для исключения самовыворачивания болта крепления направляющего пальца суппорта смажьте перед установкой его резьбу анаэробным фиксатором резьбы.

  1. Аналогично замените тормозные колодки тормозного механизма второго заднего колеса.
  2. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективны.
