Руководства по ремонту Hyundai i30: замена тормозных колодок тормозных механизмов передних колес

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки HANKOOK FRIXA для Hyundai i30 имеют маркировку FPH20.

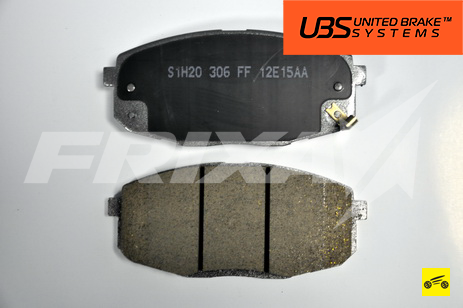

Передние колодки HANKOOK FRIXA тюнинговой серии S1 для Hyundai i30 имеют маркировку S1H20.




Проверяйте состояние тормозных колодок при каждом техническом обслуживании (см. «Проверка степени износа тормозных колодок и дисков»).

Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок 2 мм), при непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.



ПРИМЕЧАНИЕ






На внутренних колодках передних тормозов установлены индикаторы износа. По достижении минимально допустимой толщины накладок индикатор износа во время торможения соприкасается с тормозным диском, вызывая скрип, сигнализирующий о наступлении предельного износа накладок тормозных колодок.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону).
Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости, так как после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: торцовая головка «на 12», раздвижные пассатижи.

1. Снимите колесо.






2. Выверните нижний болт крепления направляющего пальца и извлеките его.






3. Поднимите подвижную скобу вверх.






4. Снимите с направляющей колодок наружную…






5. …и внутреннюю тормозные колодки.






6. Снимите с направляющей колодок две фиксирующие пружины.



ПОЛЕЗНЫЙ СОВЕТ






При каждой замене тормозных колодок в обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.






7. Раздвижными пассатижами утопите поршень цилиндра.

8. Установите фиксирующие пружины, тормозные колодки и остальные детали в порядке, обратном снятию.

9. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.



ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.
Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.
