Руководства по ремонту Замена тормозных колодок тормозного механизма переднего колеса Киа Спортэйдж

ПРИМЕЧАНИЕ

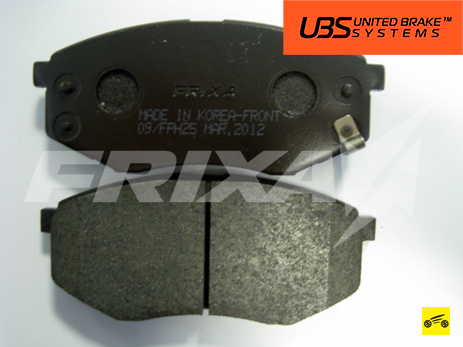

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Kia Sportage III имеют маркировку FPH25.

HANKOOK_FRIXA_FPH25


Задние колодки HANKOOK FRIXA тюнинговой серии S1 для Kia Sportage III имеют маркировку S1H25.


HANKOOK_FRIXA_S1H25


Вам потребуются: ключи «на 14», «на 17», ключ для гаек колес, большая отвертка с плоским лезвием, раздвижные пассатижи.



Проверяйте состояние тормозных колодок при каждом техническом обслуживании. Тормозные колодки требуют замены при износе накладок (минимально допустимая толщина фрикционных накладок 2 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.


ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом -4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к метке «MAX», необходимо откачать часть жидкости (например, медицинским шприцем или резиновой грушей), потому что после замены изношенных колодок новыми уровень поднимется.



1. Ослабьте затяжку гаек левого переднего колеса, подложите под задние колеса противооткатные упоры («башмаки»). Домкратом приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите левое переднее колесо.

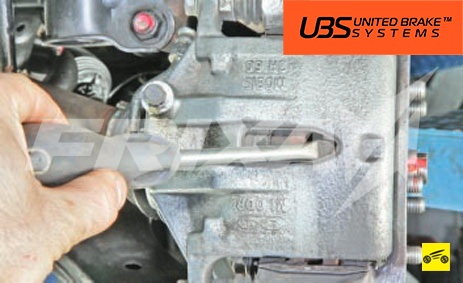

2. Вставив большую отвертку между суппортом и тормозным диском, сдвиньте суппорт наружу, утопив тем самым поршень рабочего цилиндра в цилиндр для получения зазора между колодками и диском.




3. Ослабьте затяжку болта крепления нижнего направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом…




4. …и выверните болт.

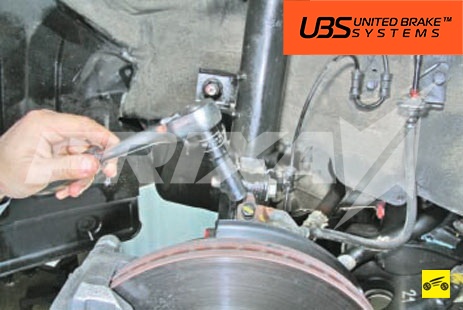

5. Выверните болт крепления кронштейна тормозного шланга к поворотному кулаку…




6. …и отсоедините кронштейн от кулака.




7. Поднимите суппорт вверх…




8. …снимите внутреннюю…




9. …и наружную тормозные колодки.





10. Снимите с внутренней колодки упорную пластину поршня и установите ее на новую колодку.


ПРИМЕЧАНИЯ






 Сильно корродированную или деформированную упорную пластину замените.






Так выглядят тормозные колодки переднего тормозного механизма. Они одинаковы по форме, но несколько различаются по конструкции. У наружной тормозной колодки Б иная форма усилителя основания, а на внутренней колодке А установлен звуковой индикатор В предельного износа накладки.

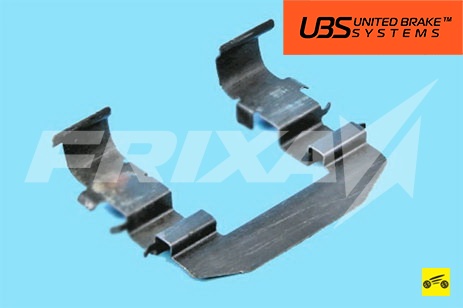

11. Снимите верхнюю…

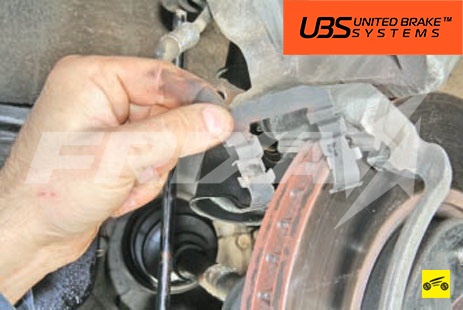

12. …и нижнюю прижимные пружины колодок и осмотрите их.


ПРИМЕЧАНИЕ





Деформированные или сильно корродированные пружины замените.


ПОЛЕЗНЫЕ СОВЕТЫ

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющего пальца и перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.

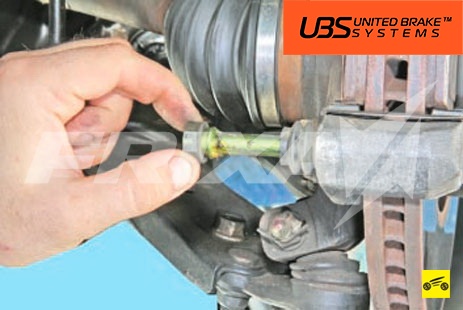

 Для этого извлеките направляющий палец…





...смажьте его консистентной смазкой, а затем смажьте смазкой защитный чехол пальца. Аналогично смажьте второй направляющий палец и его чехол. Установите направляющие пальцы в порядке, обратном снятию.




Замените защитные чехлы направляющих пальцев, если они затвердели, деформированы или надорваны.




13. Перед установкой новых тормозных колодок утопите раздвижными пассатижами поршень до упора в дно цилиндра.

14. Аналогично замените тормозные колодки тормозного механизма правого переднего колеса.

15. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.


ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки установлены фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза долго не будут максимально эффективными.
