Руководства по ремонту Hyundai Sonata: замена тормозных колодок тормозных механизмов передних колес

ПРИМЕЧАНИЕ

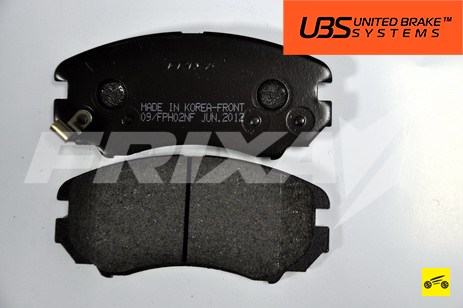

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки для Hyundai Sonata имеют маркировку FPH02NF.

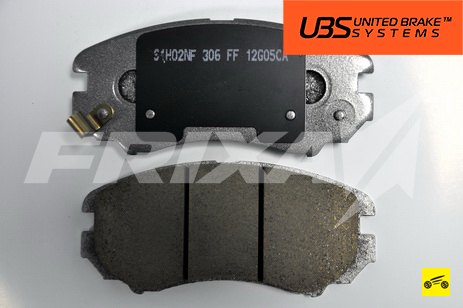

Передние колодки тюнинговой серии S1 для Hyundai Sonata имеют маркировку S1H02NF.

Проверяйте состояние тормозных колодок при каждом техническом обслуживании (см. «Проверка степени износа тормозных колодок и дисков»).

Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок – 2,0 мм), при непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.



ПРИМЕЧАНИЕ

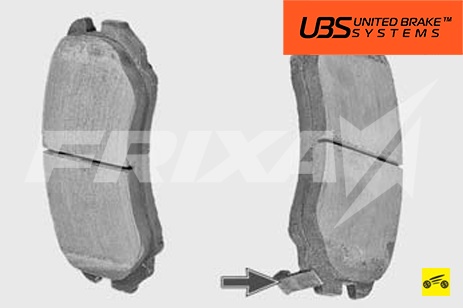

На внутренних колодках передних тормозов установлены индикаторы износа. По достижении минимально допустимой толщины накладок индикатор износа во время торможения соприкасается с тормозным диском, вызывая скрип, сигнализирующий о наступлении предельного износа накладок тормозных колодок.



ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости, так как после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: ключи «на 12», «на 17», раздвижные пассатижи, отвертка с плоским лезвием.

1. Снимите колесо.

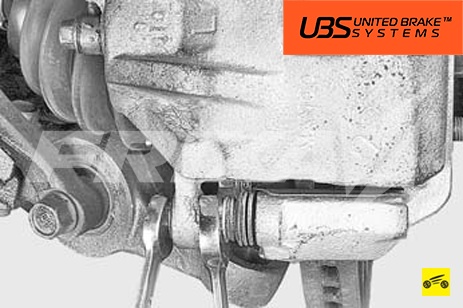

2. Выверните нижний болт крепления направляющего пальца и извлеките его.

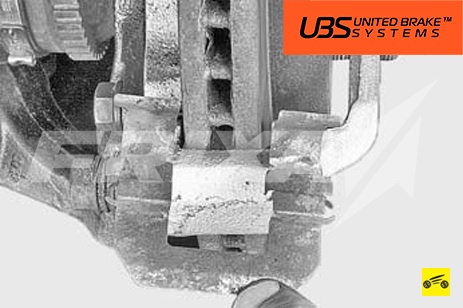

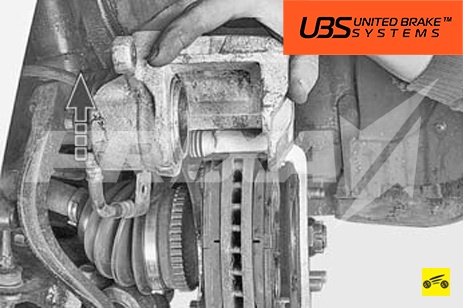

3. Поднимите подвижную скобу вверх.

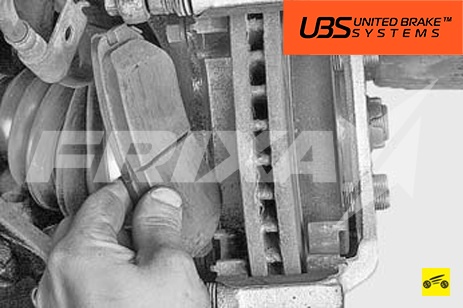

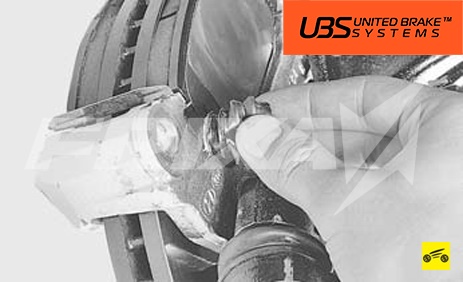

4. Снимите с направляющей колодок наружную…

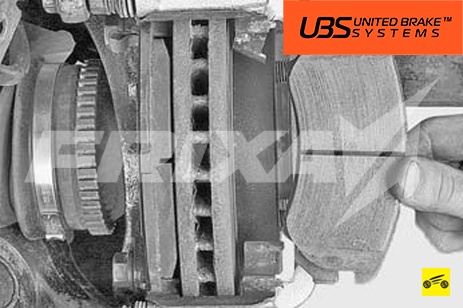

5. …и внутреннюю тормозные колодки.

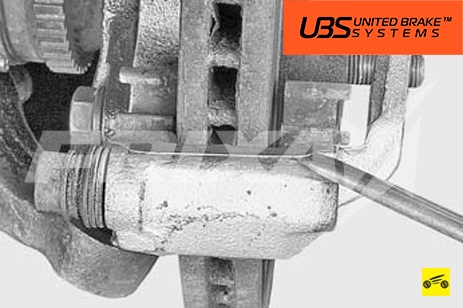

6. Подденьте отверткой нижнюю фиксирующую пружину…





7. …и снимите ее.





8. Аналогично снимите с направляющей колонок верхнюю фиксирующую пружину.



ПОЛЕЗНЫЙ СОВЕТ





При каждой замене тормозных колодокв обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.





9. С помощью раздвижных пассатижей, утопите поршень цилиндра.

10. Установите фиксирующие пружины, тормозные колодки и остальные детали в порядке, обратном снятию.

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените эффективность тормозов.
Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает, и тормоза еще долго не будут максимально эффективными.
