Руководства по ремонту Киа Серато: замена тормозных шлангов

Заменяйте шланги и трубопроводы, если на них обнаружены повреждения. Кроме того, рекомендуем в профилактических целях заменять шланги через каждые 100 тыс. км пробега или 7 лет эксплуатации автомобиля (в зависимости от того, что наступит раньше), даже если они внешне не повреждены. Резина шлангов стареет, и они могут неожиданно лопнуть при торможении.

На автомобиле применяют восемь тормозных шлангов. Четыре тормозных шланга на задней подвеске: два (задних) для соединения трубопроводов с рабочими цилиндрами тормозных механизмов задних колес, два (передних) для соединения тормозных трубопроводов на балке и на кузове. Два тормозных шланга для соединения трубопроводов с рабочими цилиндрами тормозных механизмов передних колес. Два тормозных шланга для соединения трубопроводов гидроэлектронного модуля антиблокировочной системы тормозов (ABS) с трубопроводами главного тормозного цилиндра.


Вам потребуются: ключи «на 12», «на 17», торцовая головка «на 12», пассатижи...






...а также специальный ключ «на 11» для гаек тормозных трубопроводов.


ПОЛЕЗНЫЙ СОВЕТ

Для отворачивания гаек трубопроводов всегда применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.



1. Для замены шланга тормозного механизма переднего колеса снимите колесо со стороны заменяемого шланга.




2. Отверните гайку крепления трубопровода...




3. ...снимите запорную скобу с верхнего наконечника шланга...




4. ...и извлеките наконечник шланга из кронштейна.




5. Выверните болт-штуцер крепления нижнего наконечника шланга к рабочему цилиндру тормозного механизма переднего колеса.


ПРИМЕЧАНИЕ





Обратите внимание на две медные уплотнительные шайбы, расположенные с обеих сторон наконечника шланга. При сборке эти шайбы замените новыми.





6. Выверните болт крепления кронштейна тормозного шланга и жгута проводов датчика частоты вращения колеса к амортизаторной стойке.




7. Сожмите пластмассовые фиксаторы крепления жгута проводов датчика частоты вращения колеса к кронштейну...




8. ...отсоедините жгут проводов датчика частоты вращения колеса от кронштейна.




9. ...и снимите тормозной шланг с автомобиля.

10. Установите новый шланг в порядке, обратном снятию.


 ПРЕДУПРЕЖДЕНИЕ

Проследите за тем, чтобы шланг не перекручивался при установке вдоль оси.


11. Аналогично замените шланг тормозного механизма переднего колеса с другой стороны.


ПРИМЕЧАНИЕ






Для снятия шланга, соединяющего тормозные трубопроводы главного тормозного цилиндра и гидроэлектронного модуля антиблокировочной системы тормозов (ABS), удерживая ключом наконечники шланга от проворачивания, отверните две гайки креплений трубопроводов к шлангу с двух сторон и отсоедините шланг от трубопроводов.



12. После замены шлангов удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы»). Для замены шланга соединения трубопроводов с рабочими цилиндрами тормозных механизмов задних колес выполните следующее.




1. Выверните болт-штуцер крепления наконечника шланга к рабочему цилиндру тормозного механизма заднего колеса...




2. ...и извлеките болт-штуцер.




3. Отверните гайку крепления тормозного трубопровода к наконечнику шланга, удерживая шланг от проворачивания.




4. Отсоедините шланг от трубопровода.




5. Снимите тормозной шланг.

6. Аналогично замените шланг тормозного механизма заднего колеса с другой стороны.


Для замены шлангов соединения тормозных трубопроводов на балке задней подвески и трубопроводов на кузове выполните следующее.




1. Снимите запорную скобу с наконечника переднего шланга.




2. Отверните гайку крепления тормозного трубопровода.

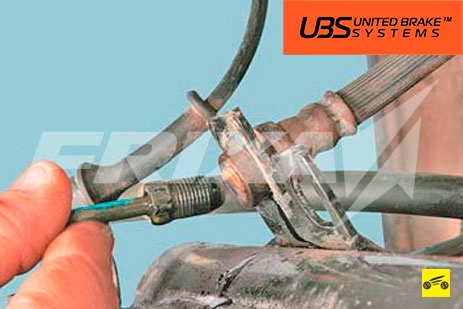

3. Отсоедините трубопровод и заглушите отверстие наконечника тормозного шланга.




4. Выведите наконечник тормозного шланга из кронштейна балки задней подвески.




5. Отверните гайку Б крепления тормозного трубопровода к наконечнику шланга, удерживая шланг от проворачивания. Выверните болт А крепления кронштейна тормозного шланга и отсоедините шланг от трубопровода.

6. Снимите тормозной шланг.

7. Аналогично замените тормозной шланг с другой стороны.

8. Установите тормозные шланги в порядке, обратном снятию.

9. После замены шлангов удалите воздух из
тормозной системы (см. «Прокачка гидропривода тормозной системы»).
