Руководства по ремонту Hyundai Accent: замена тросов привода стояночного тормоза

Тросы привода стояночного тормоза заменяйте при чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях и потере подвижности в оболочке. Замена тросов привода стояночного тормоза показана на примере левого троса, правый трос заменяется практически аналогично.


Вам потребуются: ключ «на 10», отвертка с плоским лезвием, круглогубцы.


1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите облицовки тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).




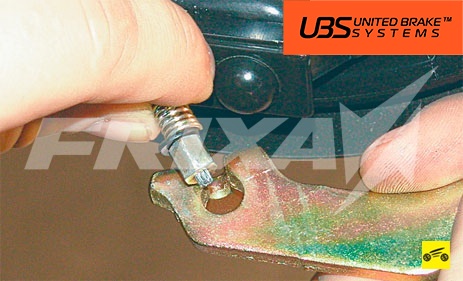

3. Отсоедините наконечник троса от разжимного рычага задней колодки тормозного механизма (см. «Замена тормозных колодок тормозного механизма заднего колеса»).



ПРИМЕЧАНИЕ





Оболочка 3 троса привода стояночного тормоза крепится к кронштейну 2 тормозного щита с помощью фиксатора 1.






4. Снимите фиксатор крепления оболочки троса к кронштейну щита тормозного механизма заднего колеса…




5. …выверните болты крепления кронштейнов оболочки троса к продольному рычагу задней подвески…




6. …и к лонжерону кузова.




7. Извлеките оболочку троса из кронштейна кузова.

8. Снимите заднее сиденье, извлеките три пистона крепления коврика салона к панели кузова и отведите коврик в сторону (см. «Снятие и установка заднего сиденья»).




9. Выверните два болта крепления кронштейна облицовки тоннеля пола к кузову.




10. Отверните регулировочную гайку…




11. …и извлеките из уравнителя тросов тягу рычага и втулку.


ПРИМЕЧАНИЕ




Детали уравнителя тросов привода стояноч5 ного тормоза в порядке их установки на авто5 мобиль: 1 – тяга рычага привода стояночного тормоза; 2 – скоба; 3 – втулка; 4 – уравни5 тель; 5 – регулировочная гайка.




12. Выверните болт крепления кронштейна оболочки троса к панели пола…




13. …и извлеките наконечник троса из уравнителя.




14. Выведите трос из кронштейна кузова…




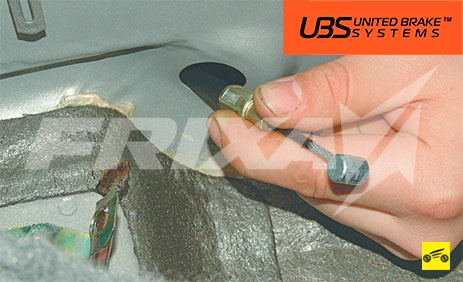

15. …и снимите трос, вытянув его через отверстие в панели кузова.

16. Аналогично снимите правый трос привода стояночной тормозной системы.

17. Установите детали в порядке, обратом снятию.


ПОЛЕЗНЫЙ СОВЕТ

Перед сборкой смажьте уравнитель троса.


18. Отрегулируйте стояночную тормозную
систему (см. «Регулировка привода стояночного тормоза»).
