Руководства по ремонту Hyundai Accent: замена тормозных колодок тормозного механизма заднего колеса

ПРИМЕЧАНИЕ

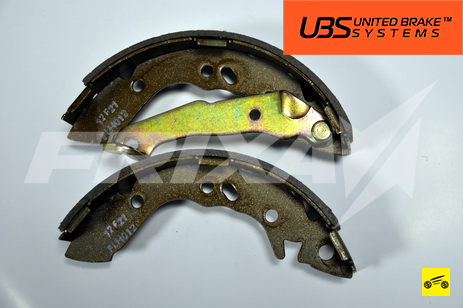

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Huyndai Accent имеют маркировку FLH012.




Детали заднего тормозного механизма можно снять при разборке тормозного механизма и заменить новыми. Исключение составляет рабочий цилиндр. Как показывает практика, переборка его в гаражных условиях в большинстве случаев не приводит к желаемому результату. Поэтому в случае неисправности рекомендуем заменять рабочий цилиндр в сборе.

Минимально допустимая толщина фрикционных накладок тормозных колодок задних тормозных механизмов составляет 1,5 мм. Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок меньше допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– на накладках глубокие борозды и сколы.


ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом — это может привести к неравномерному торможению.


Вам потребуются: ключ для гаек колес, пассатижи или отвертка с плоским лезвием, отвертка с крестообразным лезвием, раздвижные пассатижи.



1. Включите I передачу и установите упорные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на верхней метке или приближается к ней, откачайте из бачка часть жидкости.

5. Снимите тормозной барабан (см. «Замена тормозного барабана»).

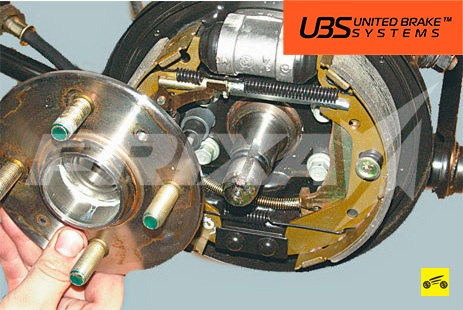

6. Снимите ступицу заднего колеса (см. «Замена задней ступицы»).

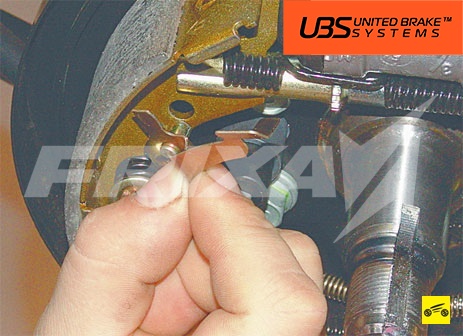

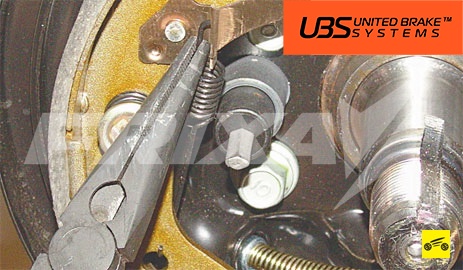

7. Снимите пружину с рычага механизма автоматической регулировки зазора и отсоедините пружину от тормозной колодки.




8. Снимите с тормозной колодки рычаг автоматической регулировки зазора.

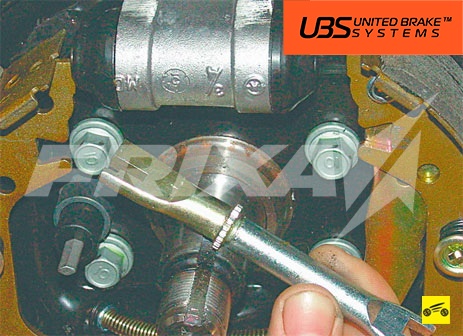

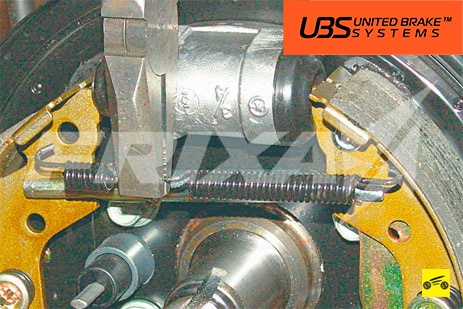

9. Снимите верхнюю стяжную пружину пассатижами или отверткой.


ПРЕДУПРЕЖДЕНИЕ

При пользовании пассатижами или отверткой будьте осторожны. Рекомендуем работать с помощью специальных клещей для снятия стяжных пружин.

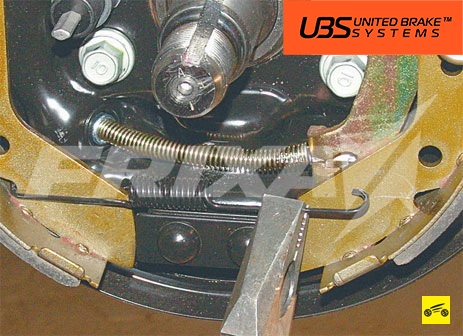

10. Аналогично снимите нижнюю стяжную пружину.




11. Снимите распорную планку в сборе с регулятором зазора.

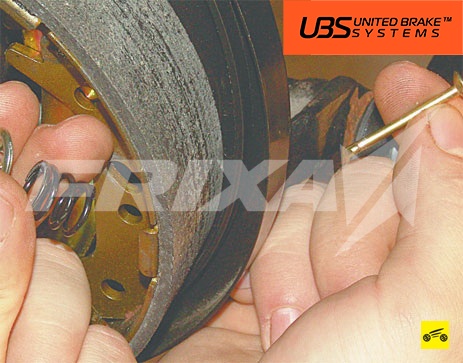

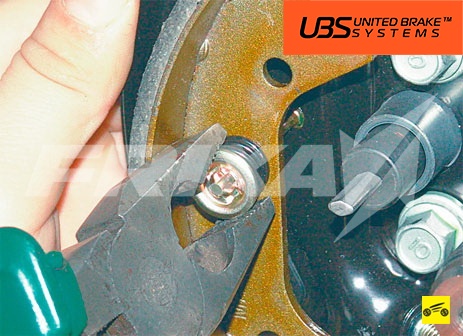

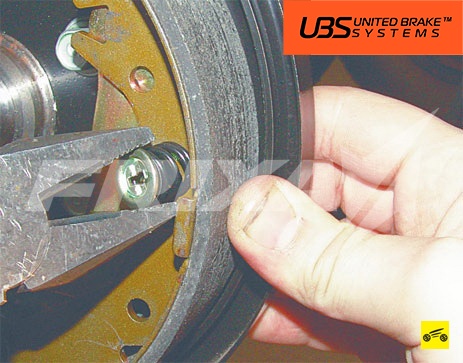

12. Удерживая пассатижами хвостовик опорной стойки, нажмите на шайбу, поверните ее на 1/4 оборота…




13. …и снимите шайбу, а также опорную стойку задней колодки.




14. Снимите переднюю тормозную колодку, аналогичным образом сняв опорную стойку передней тормозной колодки.

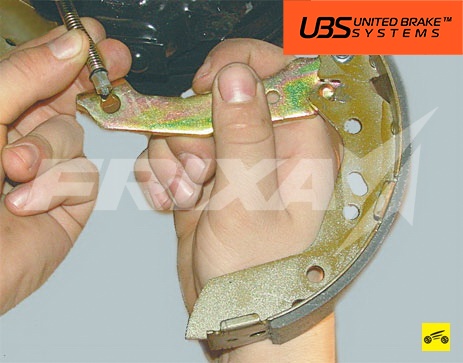

15. Снимите заднюю колодку, отсоединив разжимной рычаг от троса стояночного тормоза.

16. Смажьте резьбу стержня распорной планки специальной высокотемпературной смазкой для тормозных механизмов и навинтите на него до конца гайку, но не затягивайте ее.

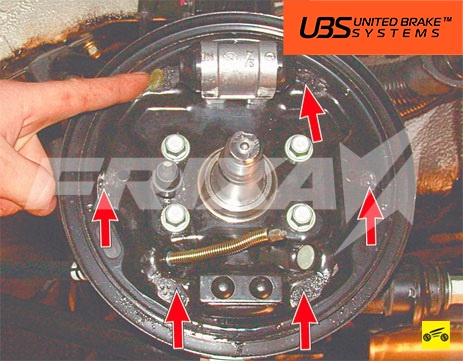

17. На места трения передней и задней тормозных колодок о тормозной щит нанесите тонкий слой тугоплавкой смазки для тормозных механизмов.


ПРЕДУПРЕЖДЕНИЕ

Детали распорной планки и регулятора левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма — не перепутайте их!


18. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в порядке, обратном снятию.


ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.


19. Установите тормозной барабан.

20. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза.

21. Установите на место колесо. Проверьте легкость его вращения.

22. Аналогично замените тормозные колодки тормозного механизма другого колеса.

23. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
