Руководства по ремонту Chevrolet Aveo: замена тормозных колодок тормозного механизма заднего колеса

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки UBS для Chevrolet Aveo имеют маркировку B12-04-003.

Минимально допустимая толщина фрикционных накладок тормозных колодок – 0,5 мм.

Заменяйте колодки в следующих случаях:

  • толщина фрикционных накладок менее допустимой;
  • поверхность накладок замаслена;
  • фрикционная накладка непрочно соединена с основанием;
  • накладки с глубокими бороздами и сколами.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, раздвижные пассатижи.

  1. Включите I передачу и установите упоры под передние колеса.
  2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
  3. Снимите заднее колесо.
  4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

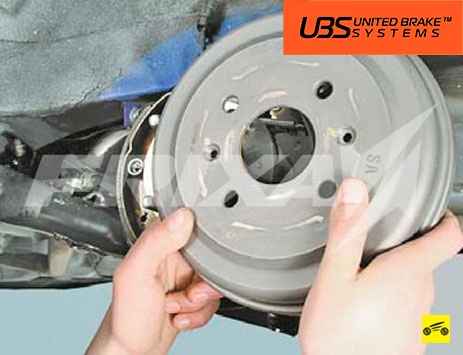

  1. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

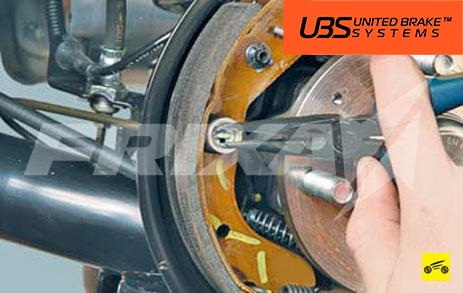

  1. Отцепите пассатижами от серьги регулятора зазора передний конец верхней стяжной пружины...

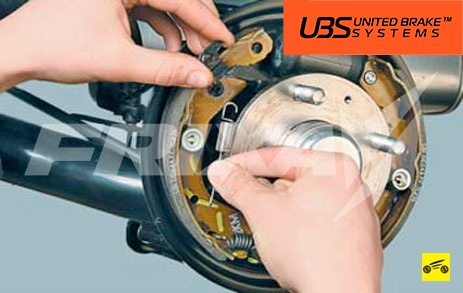

  1. ...извлеките второй конец стяжной пружины из задней колодки и снимите ее.
  1. Снимите серьгу регулятора зазора.
  1. Снимите пружину и рычаг регулятора зазоров.

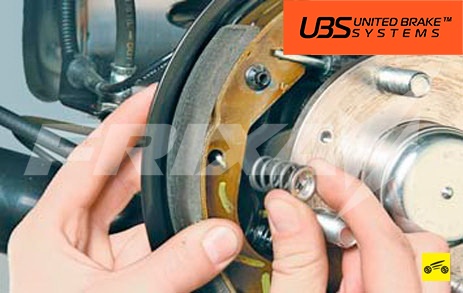

  1. Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота...

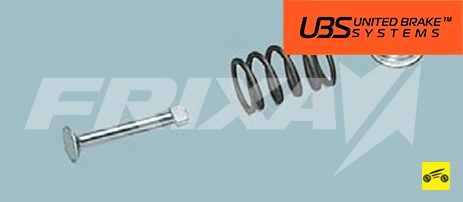

  1. ...и снимите чашку и прижимную пружину.

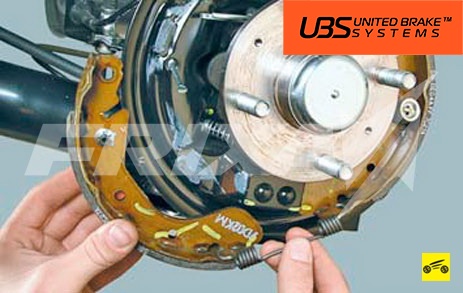

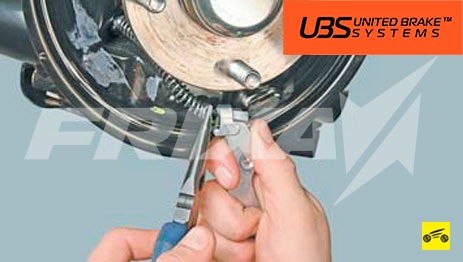

  1. Отведите переднюю колодку, отсоедините нижнюю стяжную пружину от колодок.
  1. Снимите опорную стойку...
  1. ...и распорную планку с регулятором.

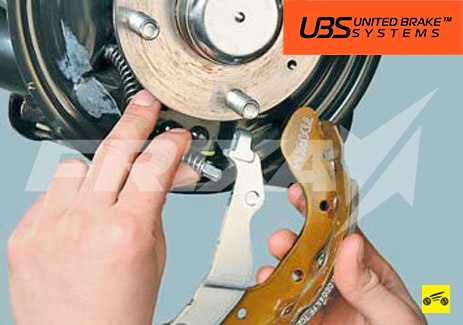

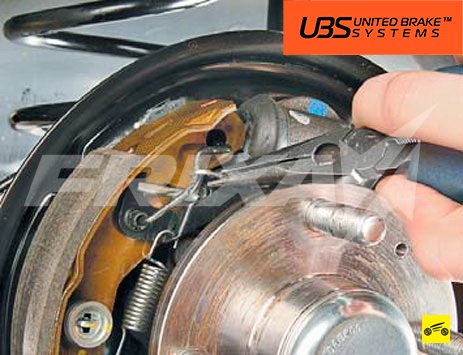

  1. Аналогично снимите чашку и прижимную пружину задней колодки, отведите ее в сторону.

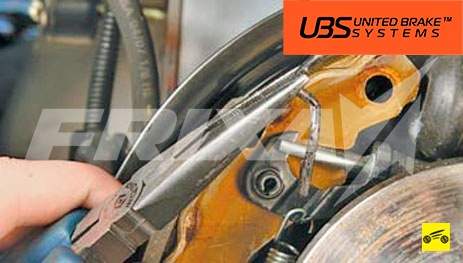

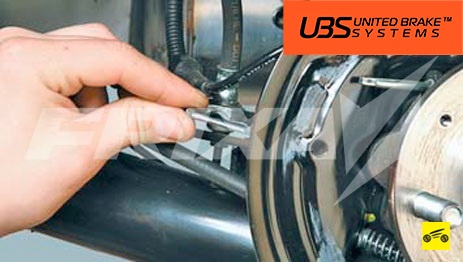

  1. Пассатижами отожмите пружину троса...

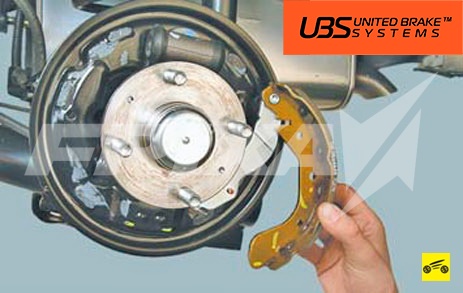

  1. ...отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.

ПРЕДУПРЕЖДЕНИЕ

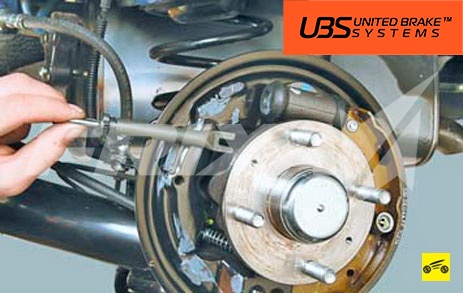

Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

  1. Очистите от загрязнений и осмотрите детали тормозного механизма. Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

ПОЛЕЗНЫЙ СОВЕТ

При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, чашки пружин и опорные стойки.

ПРИМЕЧАНИЯ

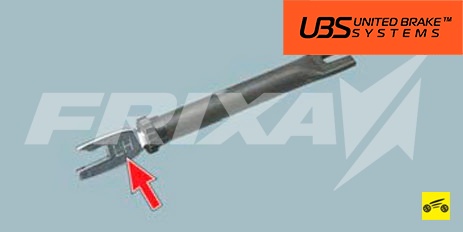

Детали регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма (на левый и правый наконечники регуляторов нанесена маркировка «LH» и «RH» соответственно), не перепутайте их!

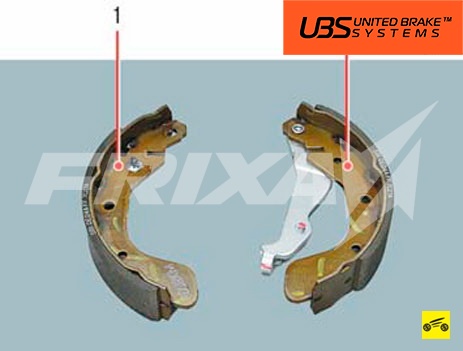

Передняя 1 и задняя 2 колодки заднего тормозного механизма разные по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояночного тормоза). Помимо этого тормозные колодки различаются как левые и правые.

  1. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.

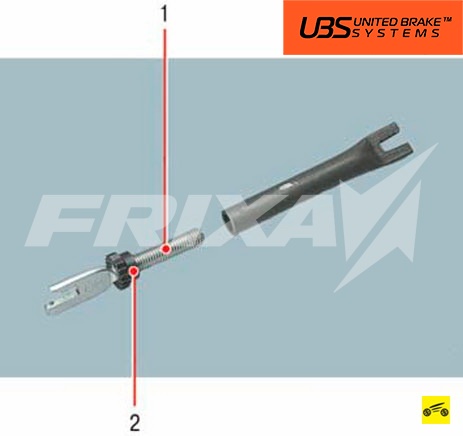

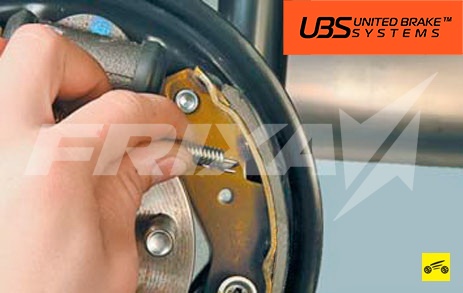

  1. Смажьте резьбу стержня 1 распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку 2, но не затягивайте ее.

ПОЛЕЗНЫЙ СОВЕТ

Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.

  1. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

  1. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»).
  2. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
  3. Установите на место колесо. Проверьте легкость его вращения.
  4. Аналогично замените тормозные колодки тормозного механизма другого колеса.
  5. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»)

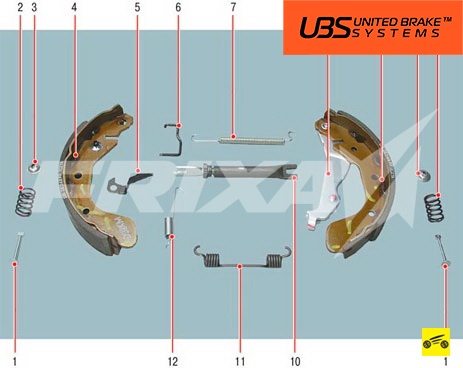

Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны): 1 – опорная стойка; 2 – прижимная пружина; 3 – чашка прижимной пружины; 4 – передняя колодка тормозного механизма заднего колеса; 5 – рычаг регулятора зазоров; 6 – серьга регулятора зазоров; 7 – верхняя стяжная пружина; 8 – разжимной рычаг стояночного тормоза; 9 – задняя колодка тормозного механизма заднего колеса; 10 – распорная планка с регулятором зазоров; 11 – пружина регулятора зазоров; 12 – нижняя стяжная пружина
