Руководства по ремонту Chevrolet Cruze: снятие и установка педали тормоза

Педаль тормоза снимают для замены ее оси или самой педали при поломке или увеличенном люфте, для смазки при появлении скрипа, заедания, а также для замены возвратной пружины при ее повреждении.

ПРИМЕЧАНИЕ

На одном кронштейне с педалью тормоза установлена педаль управления дроссельной заслонкой.

Вам потребуются: торцовая головка «на 17», отвертка с плоским лезвием.

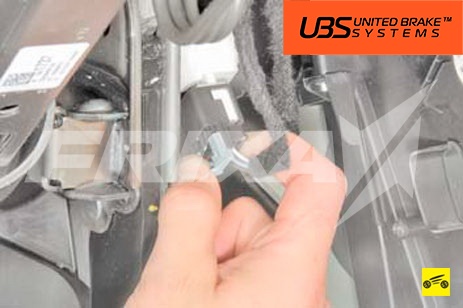

  1. В салоне под панелью приборов отсоедините от педали шток толкателя вакуумного усилителя.

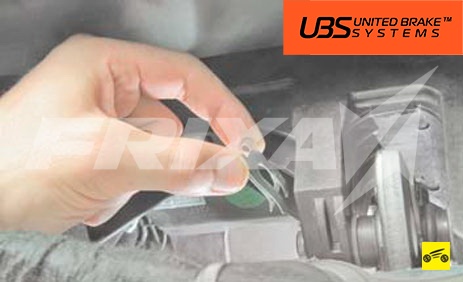

  1. Отведите фиксатор…

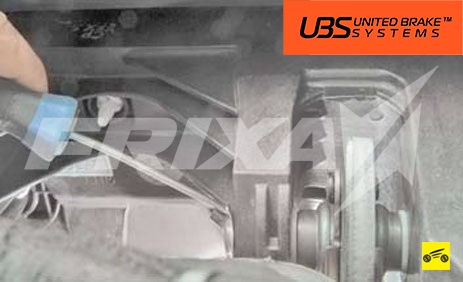

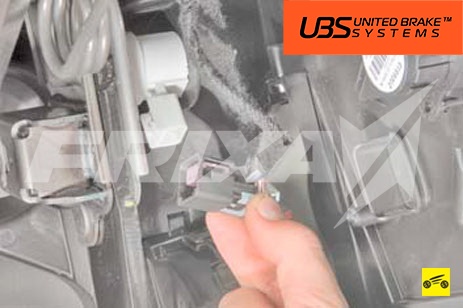

  1. …и отсоедините колодку жгута проводов от выключателя стоп-сигнала.

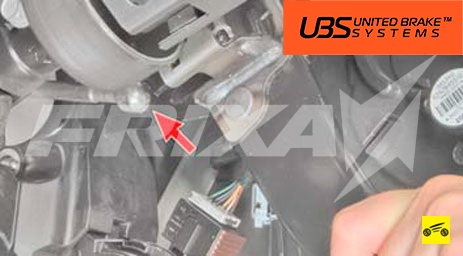

  1. Выверните болт крепления...

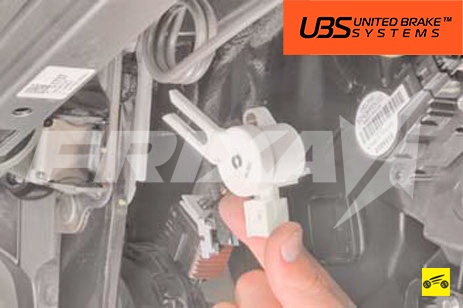

  1. ...и снимите выключатель стоп-сигнала.

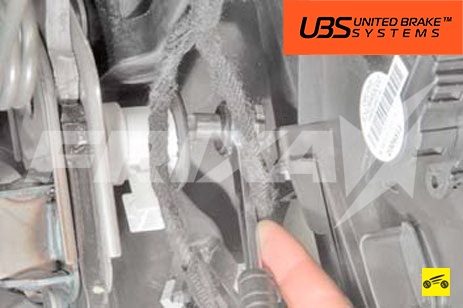

  1. Подденьте отверткой…
  1. ...и снимите фиксатор оси педали тормоза.
  2. Извлеките ось из отверстия педали и кронштейна, снимите педаль.
  3. Осмотрите педаль тормоза. При обнаружении дефектов замените педаль новой.
  4. Установите педаль тормоза и все снятые детали в порядке, обратном снятию. При установке убедитесь, что шток усилителя надежно зафиксировался в упоре педали.
