Руководства по ремонту Дэу Матиз: замена рабочих цилиндров тормозных механизмов задних колес

Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса или заклинило поршни в цилиндре, замените рабочий цилиндр.


Вам потребуются: ключи «на 9», «на 10», специальный ключ «на 10» для гаек трубопроводов, ключ для болтов колес.


1. Включите I передачу и установите упоры под передние колеса.

2. Снимите заднее колесо с соответствующей стороны.

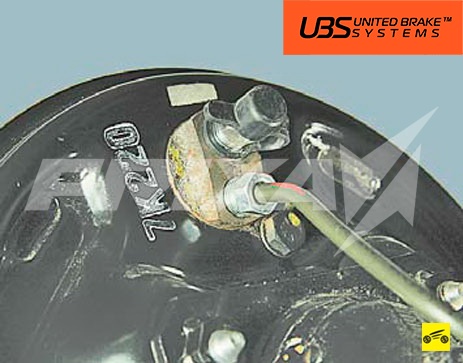

3. Очистите от грязи место крепления тормозной трубки и болты крепления рабочего цилиндра с обратной стороны тормозного щита.

4. Снимите тормозной барабан (см. «Снятие и установка тормозных барабанов»).

5. Поднимите рычаг стояночного тормоза – верхние концы колодок отойдут от упоров поршней.

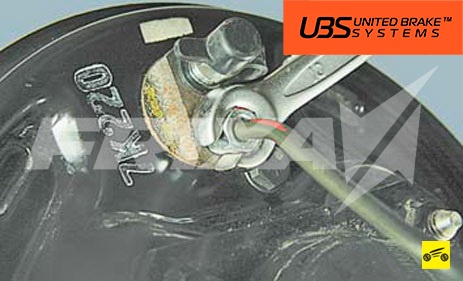

6. Отверните гайку крепления тормозной трубки к рабочему цилиндру и заглушите отверстие трубки, например, колпачком клапана выпуска воздуха.

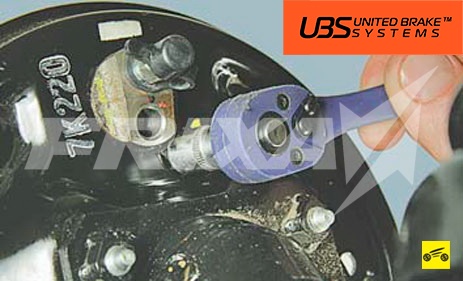

 7. Выверните болт крепления рабочего цилиндра, придерживая цилиндр с другой стороны…

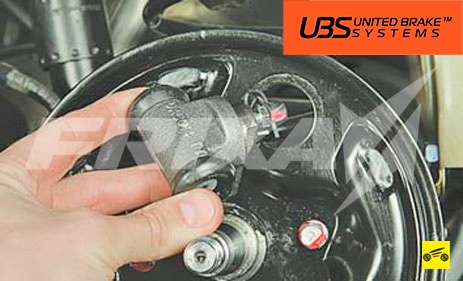

8. …и снимите рабочий цилиндр (для наглядности тормозные колодки сняты).

9. Если на клапане выпуска воздуха нового цилиндра нет защитного колпачка, снимите его со старого клапана.

10. Установите рабочий цилиндр в порядке, обратном снятию.

11. Установите тормозной барабан (см. «Снятие и установка тормозных барабанов»).

12. Отрегулируйте подшипники задней ступицы (см. «Проверка и регулировка подшипников задних колес»).

13. Удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы»).

14. Несколько раз резко нажмите на педаль
тормоза, чтобы подвести тормозные колодки
к барабану.
