Руководства по ремонту Ford Focus II: замена суппорта в сборе с направляющей колодок

Вам потребуются: торцовая головка «на 15»…

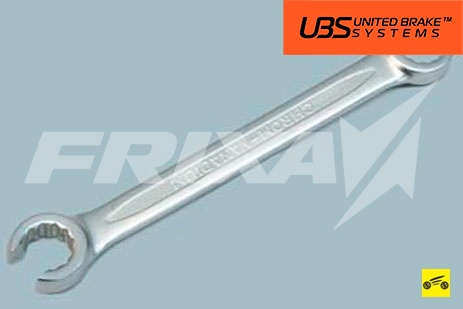

…специальный ключ для тормозных трубопроводов «на 14», ключ для гаек ко­лес, емкость для слива тормозной жид­кости



1. Снимите колесо со стороны заменяемо­го суппорта.

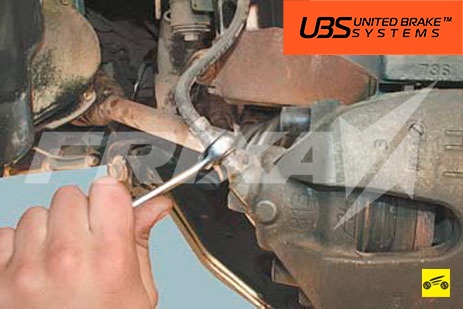

2. Ослабьте затяжку нижнего наконечника тормозного шланга.

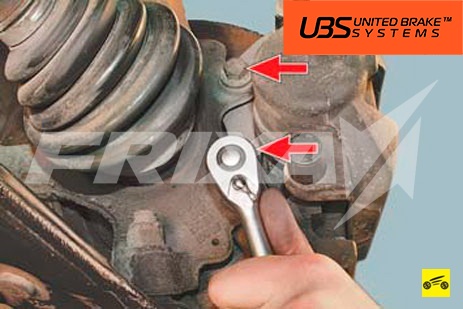

3. Выверните два болта крепления направ­ляющей колодок к поворотному кулаку…

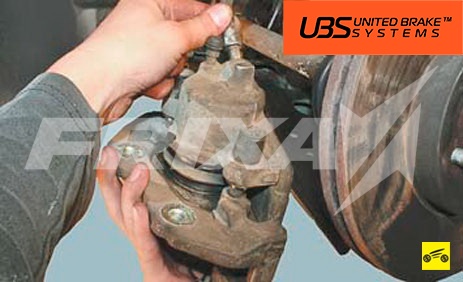

    4. …и отсоедините суппорт от кулака.

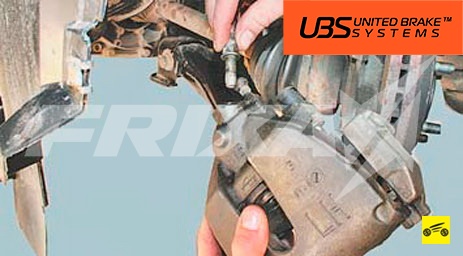

      5. Отсоедините суппорт от тормозного шланга, свинчивая его с наконечника шланга…


      ПОЛЕЗНЫЙ СОВЕТ

      Подставьте емкость для слива остатка тор­мозной жидкости из шланга и рабочего ци­линдра суппорта.

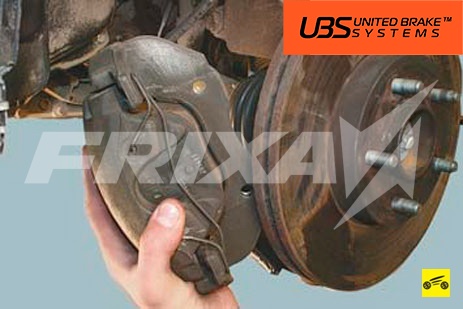

      6. …и снимите суппорт в сборе с направля­ющей колодок.

      7. Установите суппорт в порядке, обратном снятию. Перед установкой болтов крепления направляющей колодок к поворотному кулаку нанесите на резьбу анаэробный фиксатор резьбы. Наконечник тормозного шланга затя­ните полностью до установки суппорта на по-воротный кулак. При установке суппорта про­следите затем, чтобы шланг не был перекру­чен. После установки восстановите уровень тормозной жидкости в бачке главного тормоз­ного цилиндра и удалите воздух из гидропри-вода тормозов (см. «Прокачка гидропривода тормозной системы»).
