Руководства по ремонту Hyundai Getz: замена тормозных трубок

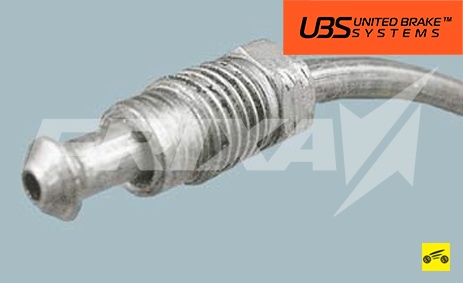

Соединения трубок со всеми узлами тормозной системы и шлангами, а также принципы их замены одинаковы. Все гайки трубок выполнены под ключ «на 11».






Работы показаны на примере трубки, соединяющей задний тормозной шланг с рабочим цилиндром заднего тормозного механизма.






ПОЛЕЗНЫЙ СОВЕТ

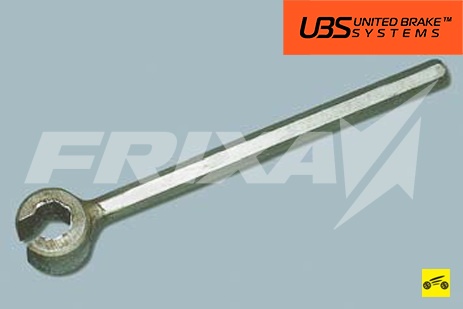

Для отворачивания гаек трубок применяйте специальные ключи: поскольку гайки сильно затянуты и обычно корродированы, при пользовании обычными ключами грани гаек сминаются.

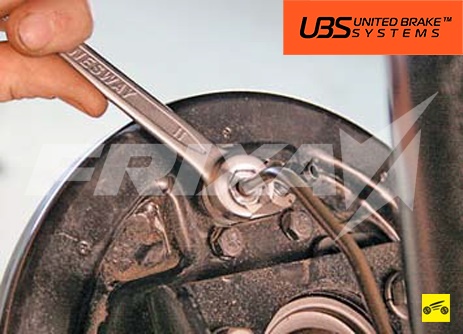

1. Отверните гайку крепления трубки к заднему тормозному цилиндру.

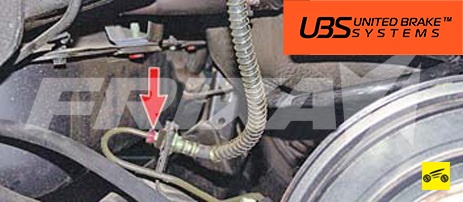

2. Отверните гайку крепления трубки к заднему тормозному шлангу...

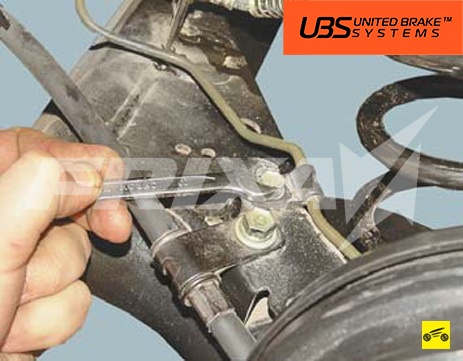

3. ...выверните болт крепления тормозной трубки к кронштейну и снимите трубку.



ПРИМЕЧАНИЕ

Для предотвращения полного вытекания жидкости из гидропривода сразу же заглушите отверстие тормозного шланга любым доступным способом. Очень хорошо подходят для этой цели защитные колпачки клапанов для выпуска воздуха.

4. Установите новую трубку в порядке, обратном снятию.

5. После замены трубки удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы»).
