Руководства по ремонту Лада Гранта: снятие и установка педали тормоза

Вам потребуются: торцовые головки «на 10», «на 13», «на 16», ключ TORX T60, пассатижи с тонкими губками.

Педаль тормоза снимают для ее замены при появлении скрипа, заедания или при увеличенном люфте. Педаль тормоза входит в состав педального узла вместе с педалью сцепления. Для замены или ремонта педали тормоза необходимо снять педальный узел в сборе.


1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.




2. Снимите педаль сцепления (см. «Замена и регулировка троса привода сцепления»).


ПРИМЕЧАНИЕ

Педаль сцепления необходимо снимать потому, что при установленной педали невозможно отсоединить от педального узла трос привода сцепления.




3. Отсоедините колодку жгута проводов от выключателя света заднего хода, нажав на ее фиксатор.




4. Снимите стопорную скобу с пальца педали тормоза.


ПРИМЕЧАНИЕ

Для наглядности показано при снятой рулевой колонке.




5. Извлеките палец из отверстий вилки толкателя вакуумного усилителя тормозов и педали.




6. Отверните четыре гайки крепления кронштейна педального узла к щиту передка… тормозная система


ПРИМЕЧАНИЕ

Двумя правыми гайками крепления педального узла одновременно прикреплен и вакуумный усилитель тормозов.




7. …и снимите педальный узел.




8. При необходимости ослабьте затяжку гаек крепления выключателя стоп-сигнала…




9. …и снимите выключатель стоп-сигнала с кронштейна педального узла.

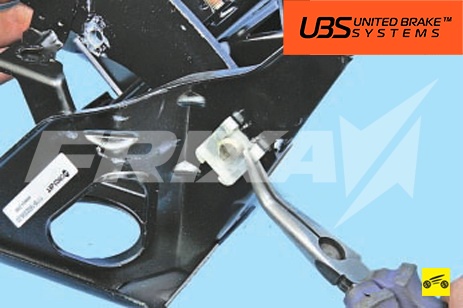

10. Захватив пассатижами край пружинного фиксатора оси педали тормоза…




11. …снимите фиксатор с оси.

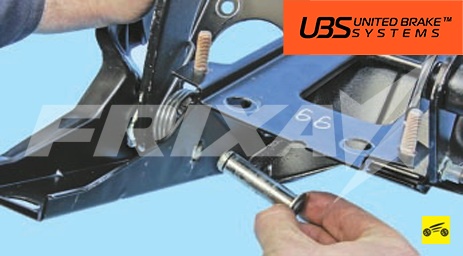

12. Извлеките из отверстий кронштейна и проушины педали тормоза ось…




13. …и снимите педаль.




14. Снимите возвратную пружину.


ПРИМЕЧАНИЕ




Сломанную или потерявшую упругость пружину замените.




15. Извлеките из проушины педали две пластиковые втулки.




16. Осмотрите втулки и замените их, если они изношены или повреждены.

17. Установите втулки в проушину педали, смазав их консистентной смазкой.

18. Соберите педальный узел в порядке, обратном разборке.

19. Установите детали в порядке, обратном снятию.
