Руководства по ремонту Лада Гранта: снятие и установка рычага привода стояночного тормоза

 Вам потребуются: ключ «на 13», торцовая головка «на 13».



1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.




2. Снимите передний термоэкран допол- тормоза… нительного глушителя.




3. Снизу автомобиля отверните контр- тормоза… гайку, а затем регулировочную гайку натяжного устройства.




4. Снимите шайбу и уравнитель тросов, развернув его вниз.




5. Выверните три винта облицовки рычага привода стояночного тормоза…




6. …и снимите облицовку.




7. Выверните винт крепления выключателя сигнализатора включения стояночного тормоза...




8. …извлеките выключатель из гнезда в кронштейне рычага привода стояночного

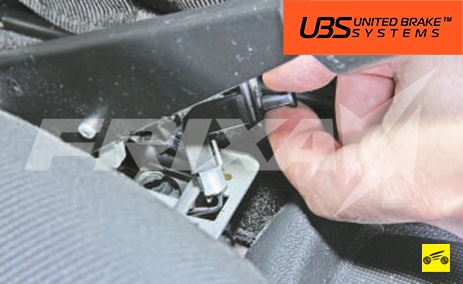

9. …отсоедините от выключателя колодку провода и снимите выключатель.

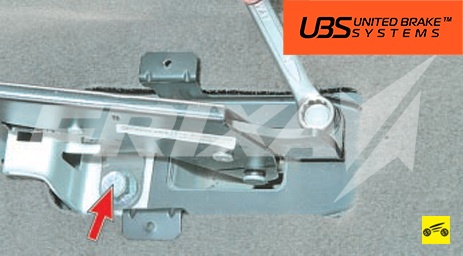

10. Выверните два болта крепления кронштейна рычага привода стояночного тормоза к основанию кузова и снимите рычаг, вынимая его тягу из уплотнителя в основании кузова.

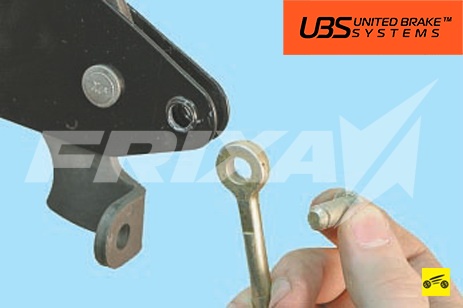

11. Снимите фиксирующую скобу оси. Снимите ось тяги с рычага и выньте из рычага тягу привода.

12. Соберите и установите рычаг привода стояночного тормоза в порядке, обратном разборке.

13. Отрегулируйте стояночный тормоз (см. «Регулировка привода стояночного тормоза»).
