Руководства по ремонту Hyundai i20: замена рычага привода стояночного тормоза

Рычаг в сборе заменяйте при износе или повреждении зубчатого сектора либо собачки.

Вам потребуется ключ «на 12».






1. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки пола»).

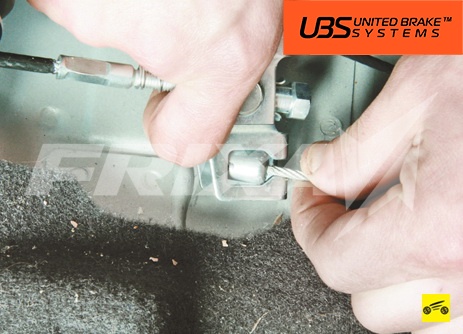

2. Отсоедините от рычага наконечники тросов привода стояночного тормоза (см. «Замена тросов привода стояночного тормоза»).

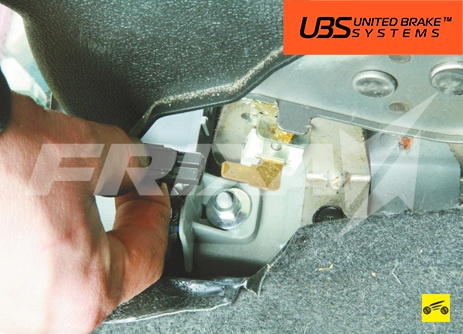

3. Отсоедините колодку провода от выключателя сигнализатора включения стояночного тормоза.






4. Выверните два болта крепления рычага привода стояночного тормоза к кузову…






5. …и снимите рычаг.

6. Перед установкой рычага на автомобил смажьте консистентной смазкой его зубчатый сектор, а перед присоединением к нему переднего троса – резьбу его наконечника.

7. Установите рычаг и все снятые детали в порядке, обратном снятию, и отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
