Руководства по ремонту Hyundai i30: замена тросов привода стояночного тормоза

Тросы привода стояночного тормоза заменяйте при их чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях и потере подвижности в оболочке.

Вам потребуются: ключ «на 12», торцовые головки «на 10», «на 12», пассатижи.






1. Ослабьте затяжку регулировочной гайки механизма стояночного тормоза (см. «Регулировка привода стояночного тормоза»).

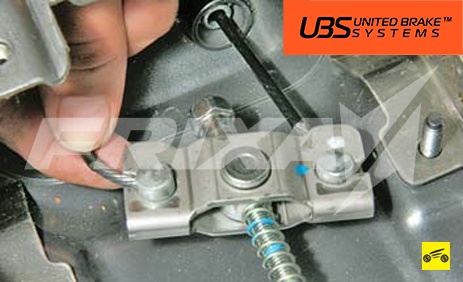

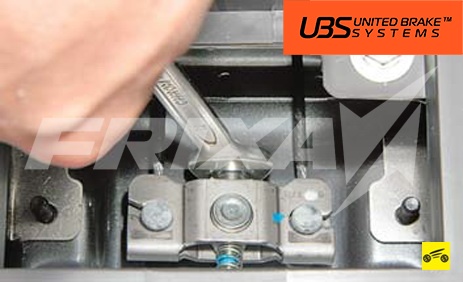

2. Разверните уравнитель, выведите трос из прорези и отсоедините наконечник троса от уравнителя.

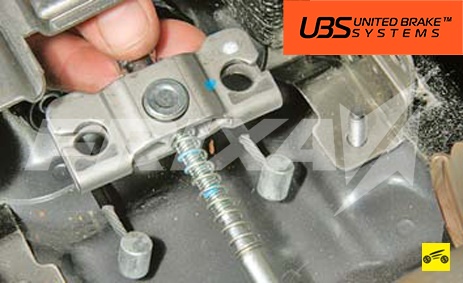

3. Аналогично отсоедините от уравнителя наконечник второго троса.

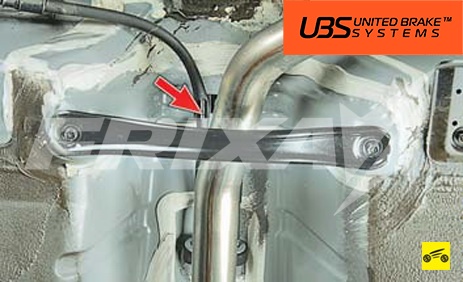

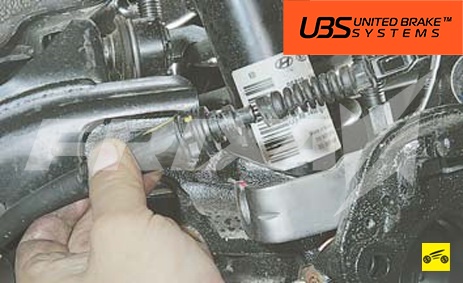

4. Выньте оболочки тросов из отверстия в кузове и из кронштейна над глушителем.

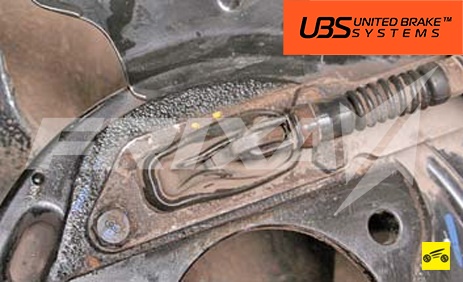

5. Отсоедините трос привода стояночной тормозной системы, выведя его наконечник из зацепления с рычагом разжимного устройства.

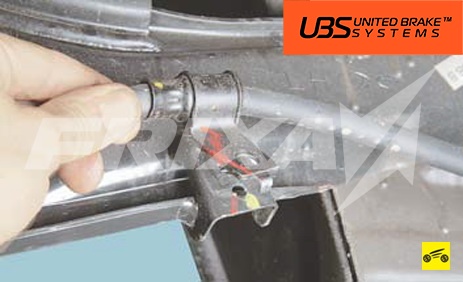

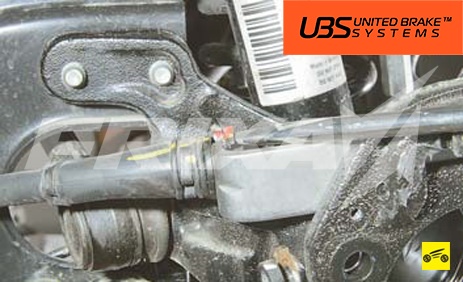

6. Подденьте отверткой фиксирующую скобу кронштейна крепления троса стояночного тормоза…






7. …снимите скобу…






8. …и извлеките оболочку троса из кронштейна его крепления.

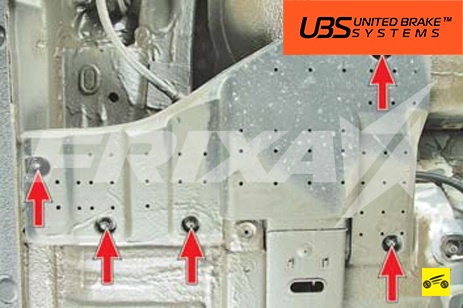

9. Отверните пять гаек шпилек крепления грязезащитного щита с соответствующей стороны…

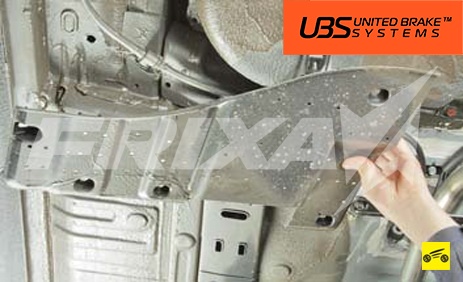

10. …и снимите грязезащитный щит.

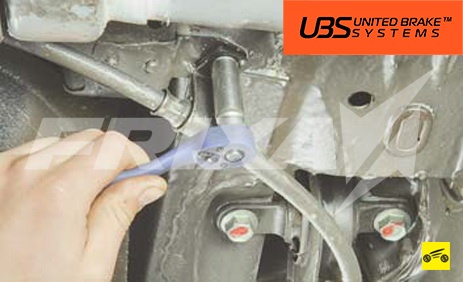

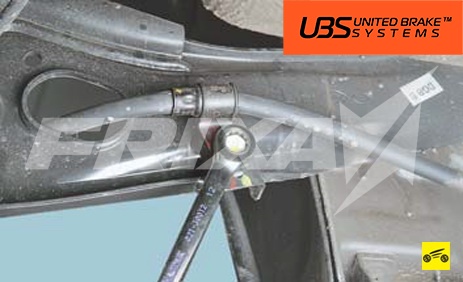

11. Выверните болт крепления кронштейна оболочки троса стояночного тормоза к кузову.

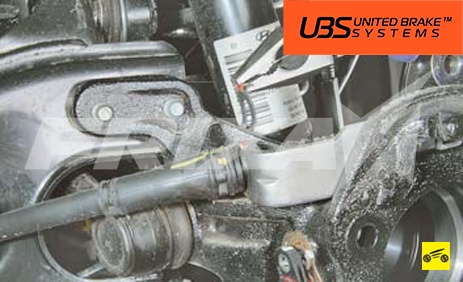

12. Выверните болт крепления кронштейна оболочки троса к продольному рычагу…






13. …отведите кронштейн с тросом от рычага…

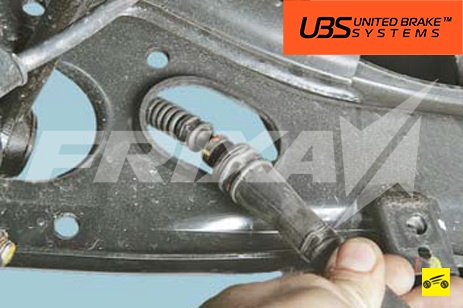

14. …и извлеките трос из отверстия в рычаге.

15. Выполните пп. 5–14 для второго троса.

16. Установите на автомобиль новые тросы привода стояночного тормоза и все снятые детали в порядке, обратном снятию.
