Руководства по ремонту Hyundai i30: замена суппорта тормозного механизма заднего колеса

Вам потребуются: ключи «на 12», «на 17», торцовая головка «на 14».

1. Снимите колесо со стороны заменяемого суппорта.

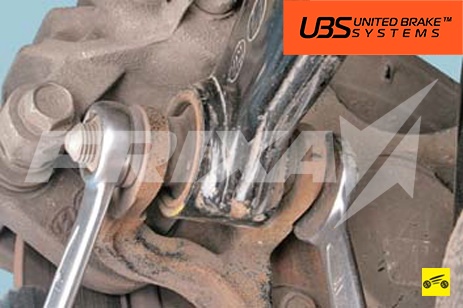

2. Удерживая от проворачивания головку болта крепления верхнего поперечного рычага к кулаку задней подвески, отверните его гайку и извлеките болт.

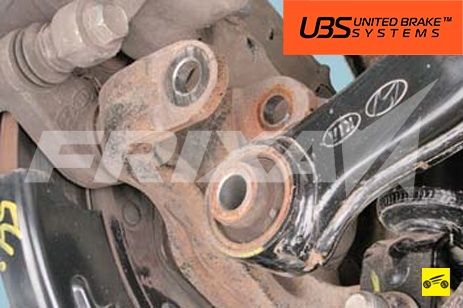

3. Отведите верхний поперечный рычаг от кронштейна кулака задней подвески.

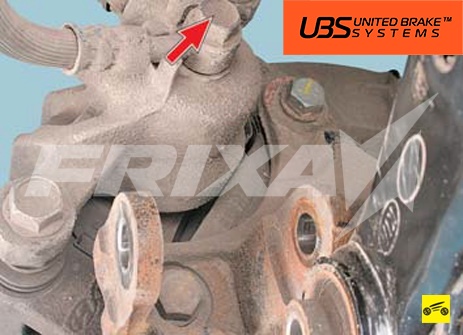

4. Выверните болт штуцер и отсоедините от суппорта тормозной шланг.

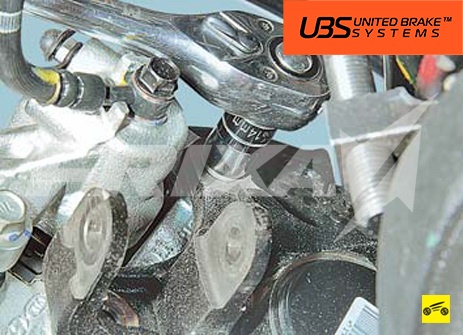

5. Выверните болт нижнего крепления направляющей колодок к кулаку задней подвески.

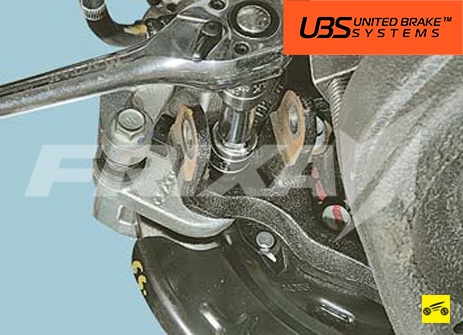

6. Выверните болт верхнего крепления направляющей колодок к кулаку задней подвески…

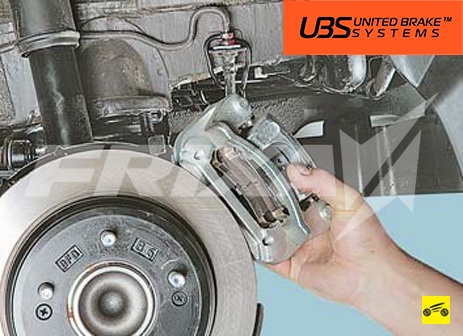

7. …и снимите суппорт в сборе с направляющей тормозных колодок.

8. Установите суппорт и верхний поперечный рычаг в порядке, обратном снятию. При установке тормозного шланга используйте только новые медные шайбы. После установки восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра и удалите воздух из гидропривода тормозов (см. «Прокачка гидропривода тормозной системы»).
