Руководства по ремонту Лада Калина: снятие и установка регулятора давления

Вам потребуются: отвертка с плоским лезвием, ключ «на 13», торцовая головка «на 13», специальный ключ «на 10» для отворачивания гаек тормозных трубок.

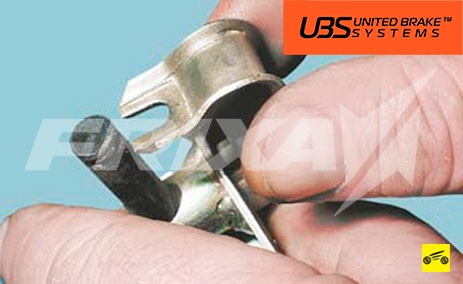

1. Освободите упругий рычаг привода регулятора, подняв скобу вверх. При необходимости с помощью отвертки слегка разожмите скобу серьги.

2. Отсоедините упругий рычаг от серьги и снимите скобу серьги.




3. Отсоедините четыре трубопровода от регулятора, отвернув гайки их крепления. Заглушите отверстия трубопроводов, например, защитными колпачками клапанов прокачки колесных цилиндров. Промаркируйте трубопроводы, чтобы не перепутать их при дальнейшей установке регулятора.




4. Выверните передний болт крепления регулятора к кронштейну.




5. Со стороны кронштейна выверните задний болт крепления регулятора и снимите с автомобиля регулятор в сборе с приводом.

6. При необходимости замены деталей привода выверните болт крепления рычага фиксатора и отсоедините рычаг привода от упругого рычага.




7. При подсоединении рычага привода к упругому рычагу вилка фиксатора должна войти в проточку на упругом рычаге.

8. Установите регулятор давления и все детали в порядке, обратном снятию. Обратите внимание: передний болт крепления длиннее заднего.




9. Может получиться так, что пружина рычага будет мешать установке регулятора. В этом случае сдвиньте максимально вперед рычаг привода за выступ.

10. После установки регулятора обожмите
плоскогубцами скобу серьги. Затем прокачайте тормозную систему и отрегулируйте
привод регулятора давления (см. «Регулировка привода регулятора давления»).
