Руководства по ремонту Лада Калина: замена тормозных колодок тормозного механизма заднего колеса

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.


Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи.


1. Включите I передачу и установите противооткатные упоры («башмаки») под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости.

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса»).

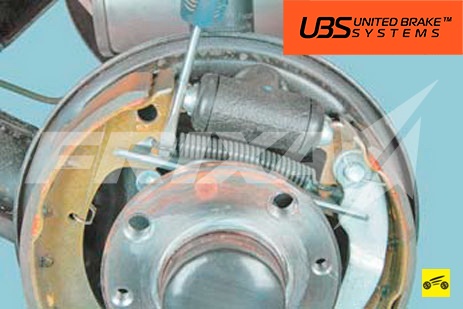

6. Подденьте отверткой и снимите верхнюю…

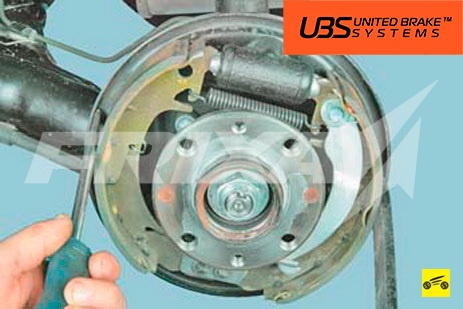

7. …и нижнюю стяжные пружины.

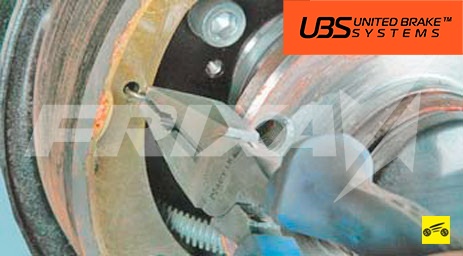

8. Снимите направляющую пружину передней колодки, а затем переднюю колодку.

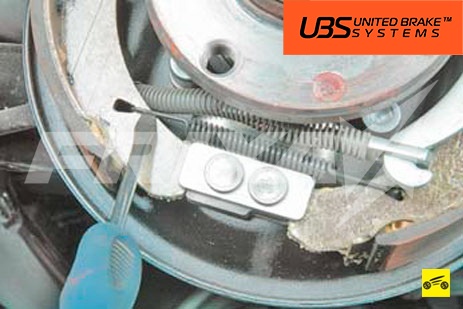

9. Снимите разжимную планку.

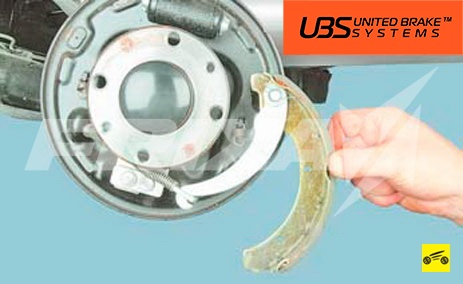

10. Снимите направляющую пружину задней колодки, а затем заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза.

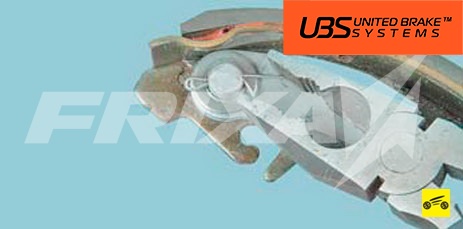

11. Сжав усики пассатижами, выньте шплинт…

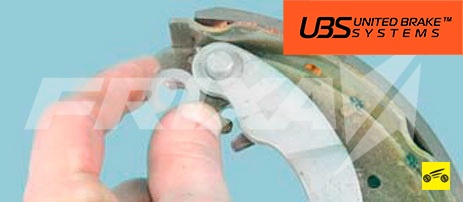

12. …и снимите опорную шайбу с пальца приводного рычага задней колодки. Снимите с колодки приводной рычаг. Выньте палец из колодки.

13. Установите новые колодки и все детали в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршней.




14. Сведите тормозные колодки двумя
монтажными лопатками, чтобы переместить поршни к центру цилиндра. Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы
подвести колодки к барабану.
