Руководства по ремонту Лада Калина: снятие и установка рычага стояночного тормоза, замена тяги его привода

Вам потребуются: ключ «на 13», торцовая головка «на 13».



1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите глушитель с резиновых подушек подвески системы выпуска (см. «Замена подушек подвески системы выпуска отработавших газов двигателя ВАЗ-21114-50»).

3. Отверните четыре гайки крепления заднего
термоэкрана (см. «Снятие и установка термоэкранов автомобиля с двигателем ВАЗ-21114-50») и сдвиньте термоэкран вперед.

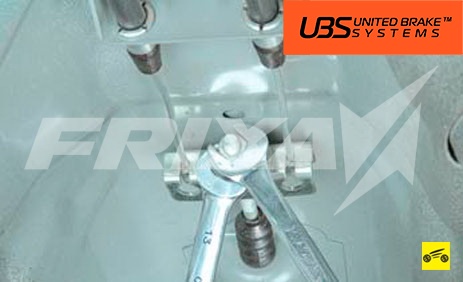

4. Снизу автомобиля отверните контргайку,
а затем регулировочную гайку.

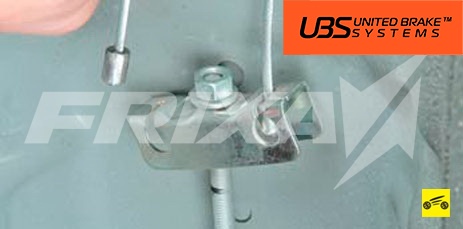

5. Снимите шайбу и уравнитель троса, развернув его вниз.

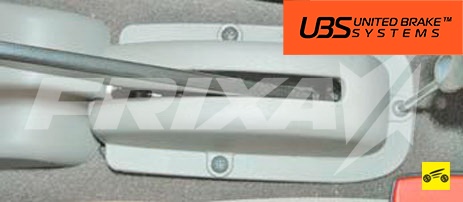

6. Снимите облицовку рычага стояночного
тормоза (см. «Снятие и установка облицовок
тоннеля пола»)
.




7. Выверните два болта крепления кронштейна рычага к полу и снимите рычаг.

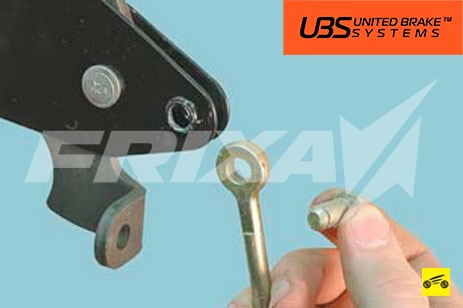

8. Снимите фиксирующую скобу оси. Снимите ось тяги с рычага и выньте из рычага тягу привода.

9. Соберите и установите рычаг стояночного тормоза в порядке, обратном разборке.
После установки рычага отрегулируйте стояночный тормоз (см. «Проверка и регулировка
привода стояночного тормоза»)
.
