Руководства по ремонту Замена суппорта тормозного механизма заднего колеса Киа Спортэйдж

Вам потребуются: торцовые головки «на 14», «на 19», ключи «на 12», «на 19», ключ для гаек колес, емкость для слива тормозной жидкости.


Суппорт тормозного механизма снимают для замены или ремонта и для получения доступа к другим агрегатам.


1. Ослабьте затяжку гаек крепления заднего колеса со стороны заменяемого суппорта, подложите под передние колеса противооткатные упоры («башмаки»). Включите I передачу в механической коробке передач или переведите рычаг селектора автоматической коробки передач в положение «Р» (парковка). Домкратом приподнимите заднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.

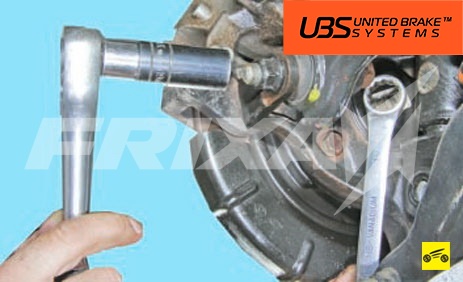

2. Отверните гайку болта крепления верхнего поперечного рычага задней подвески к кулаку.

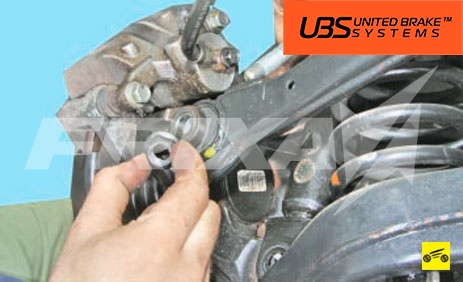

3. Извлеките болт из отверстий рычага и проушины кулака…

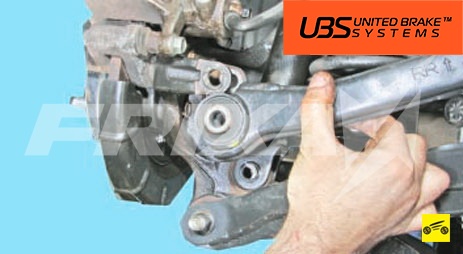

4. …и выведите рычаг из проушины вниз.


ПРИМЕЧАНИЕ

Отсоединять верхний поперечный рычаг от кулака необходимо потому, что нижний болт крепления суппорта тормозного механизма заднего колеса находится внутри проушины для крепления рычага.

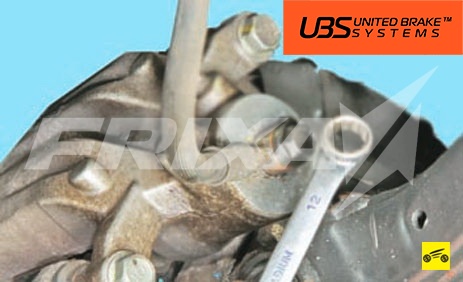

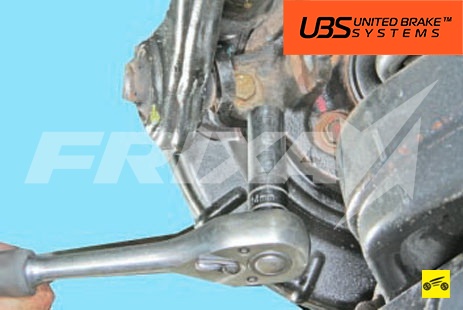

5. Ослабьте затяжку двух болтов крепления суппорта к кулаку.


ПРИМЕЧАНИЕ

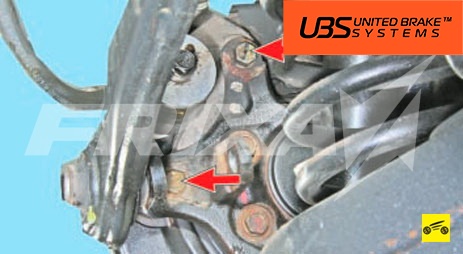

Так расположены болты крепления суппорта тормозного механизма заднего колеса к кулаку задней подвески.

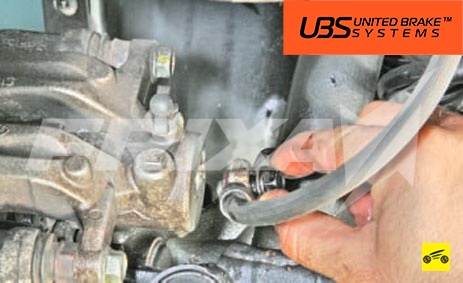

6. Ослабьте затяжку болта-штуцера крепления нижнего наконечника тормозного шланга к суппорту…




7. …выверните болт-штуцер и отсоедините шланг от суппорта.


ПРИМЕЧАНИЕ

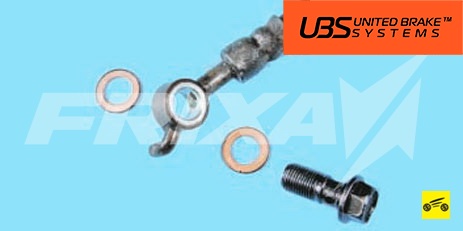

Наконечник шланга с двух сторон уплотнен медными шайбами. При каждой разборке соединения заменяйте шайбы новыми.

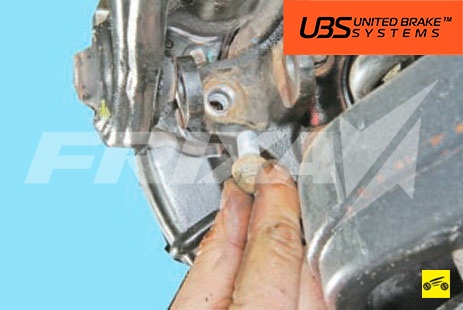

8. Окончательно выверните болты крепления суппорта к кулаку…

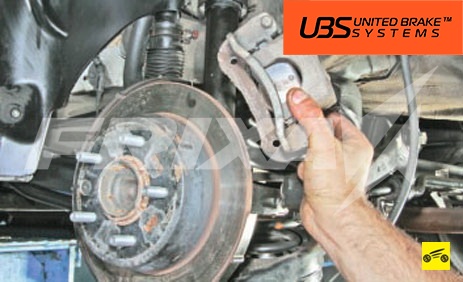

9. …и снимите суппорт.

10. Установите суппорт и все снятые детали в порядке, обратном снятию.

11. Удалите воздух из системы (см. «Прокачка гидропривода тормозной системы»).
