Руководства по ремонту Нива: замена тормозного диска

Вам потребуются: ключи «на 10», «на 14», «на 17», «на 27» (желательно головка с прочным воротком), пассатижи, выколотка, отвертка, зубило, молоток.



1. Снимите колесо.

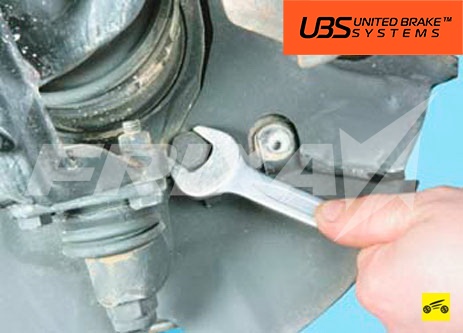

2. Выверните болт крепления нижнего тормозного щита.

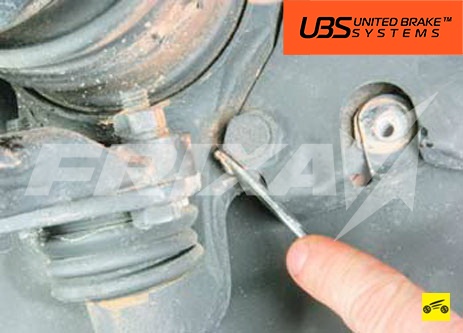

3. Зубилом отогните стопорные усики переднего тормозного щита.

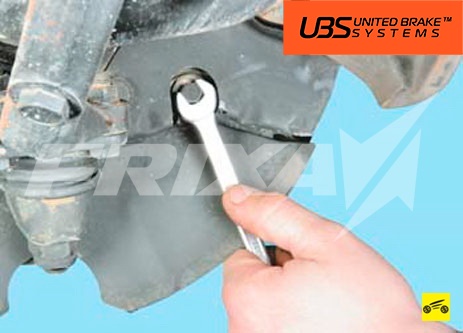

4. Выверните верхний и нижний болты крепления переднего тормозного щита и направляющей тормозных колодок.

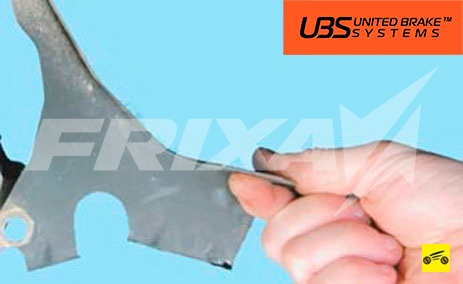

5. Снимите передний тормозной щит.

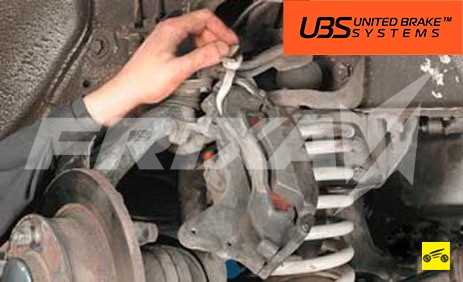

6. Снимите суппорт тормозного механизма в сборе с направляющей…




7. …и подвесьте на проволоке, при этом следите, чтобы тормозные шланги не перекручивались и не были сильно натянуты.

8. Снимите защитный колпак ступицы.

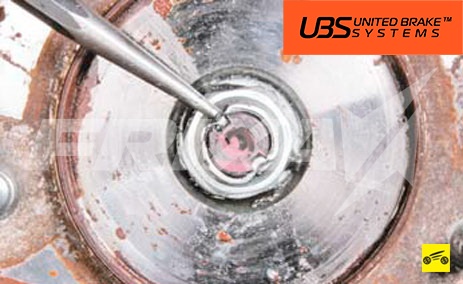

9. Расконтрите гайку ступицы.

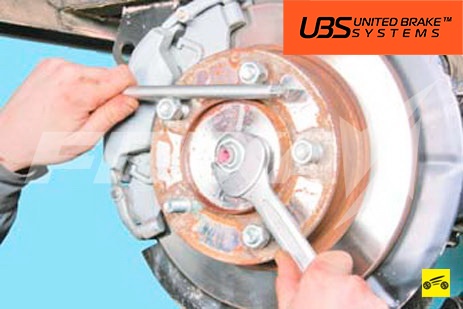

10. Удерживая ступицу подходящим воротком от проворачивания, отверните гайку.

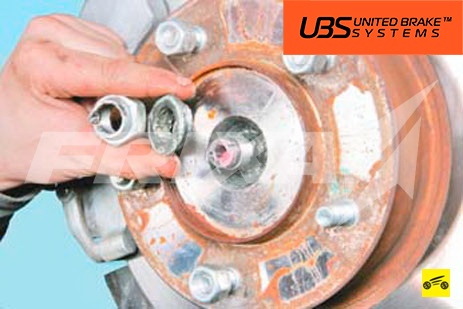

11. Снимите гайку с конусной втулкой.

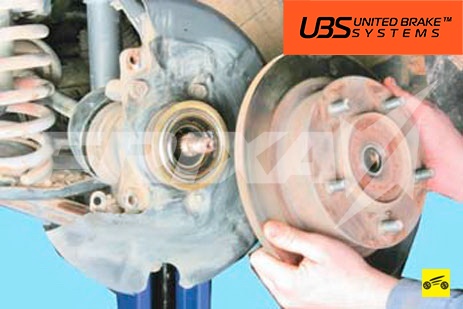

12. Снимите тормозной диск в сборе со ступицей.

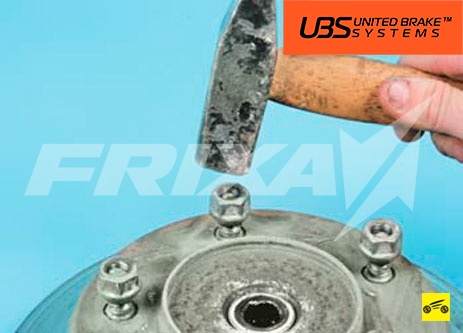

13. Навинтите гайки на шпильки, чтобы не испортить резьбу шпилек, и выбейте шпильки.

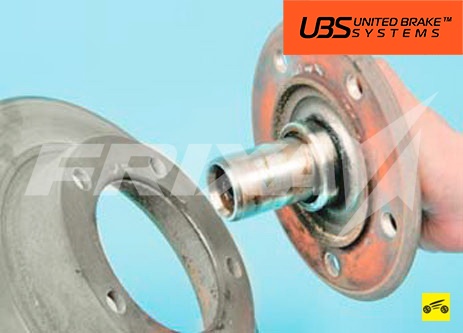

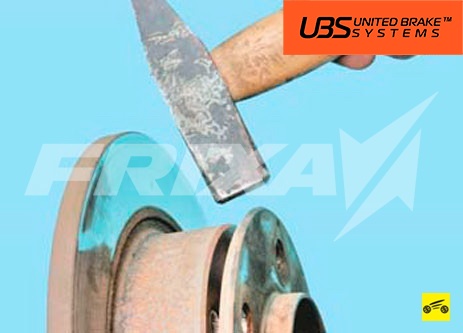

14. Ударами молотка по краю ступицы...




15. ...разъедините ступицу и тормозной диск.

16. Установите новый тормозной диск и снятые детали в порядке, обратном снятию. При этом не забудьте законтрить болты крепления направляющей колодок, загнув стопорные усики кожуха.


ПРИМЕЧАНИЕ

Перед установкой диска тщательно очистите
от ржавчины и окалины привалочные поверх6
ности ступицы и диска, так как даже малейшая частица, зажатая между ними, вызовет
биение диска и вибрации при торможении.



ПОЛЕЗНЫЙ СОВЕТ

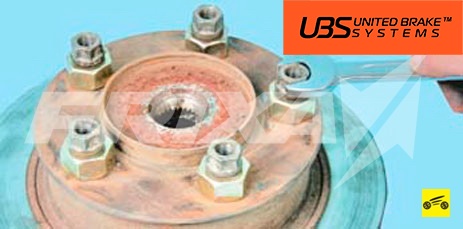

Для обратной запрессовки ранее выпрессованых шпилек можно воспользоваться гайками крепления колеса. Навинтите их на концы шпилек через проставки (можно использовать в качестве проставок гайки большего
размера) и равномерно затягивайте крест накрест до полной запрессовки шпилек
в диск и ступицу.
