Руководства по ремонту Volkswagen Passat B3: регулировка привода стояночного тормоза

ПРИМЕЧАНИЕ

Регулировка стояночного тормоза в про­цессе эксплуатации, как правило, не тре­буется, так как конструкцией предусмот­рена автоматическая регулировка. Регули­ровать стояночный тормоз необходимо только при замене его троса, тормозных колодок, тормозных дисков и суппортов (автомобили с дисковыми тормозами) или барабанов (автомобили с барабан­ными тормозами).

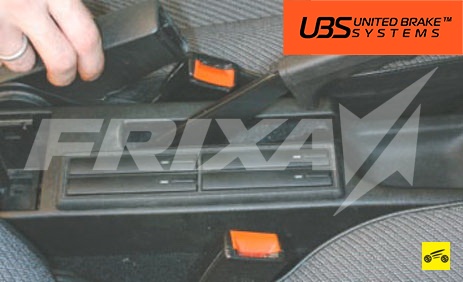

1. Снимите заднюю пепельницу.

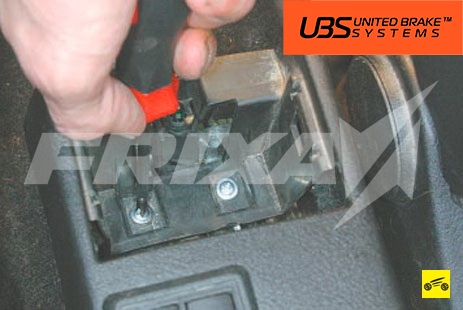

2. Выверните два винта крепления кожуха рычага привода стояночного тормоза.

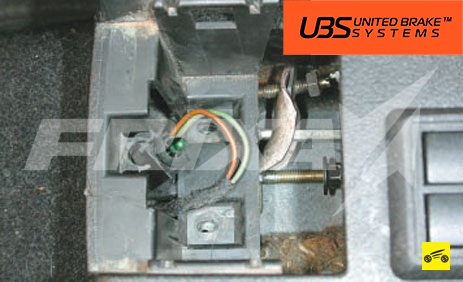

3. Извлеките лампу подсветки пепельницы из фиксатора.

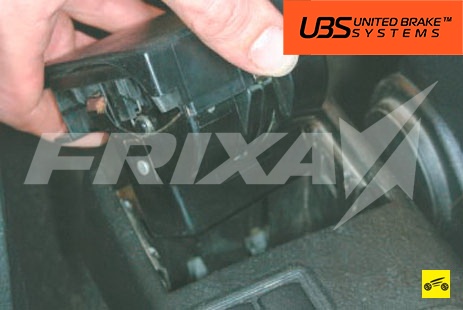

4. Снимите декоративный кожух с рычага привода стояночного тормоза.

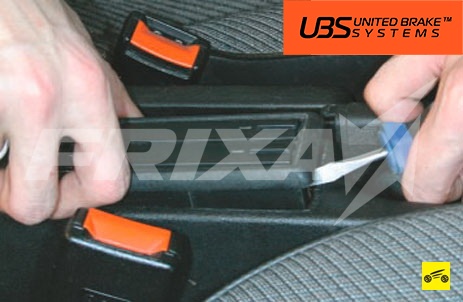

    5. Подденьте отверткой держатель кассет…

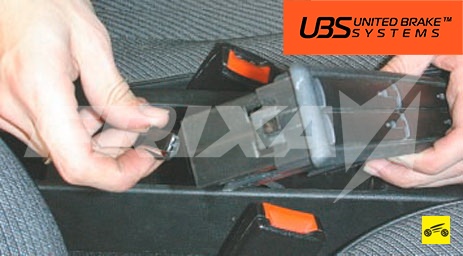

    6. …и снимите его, отсоединив колодку жгу­та проводов.

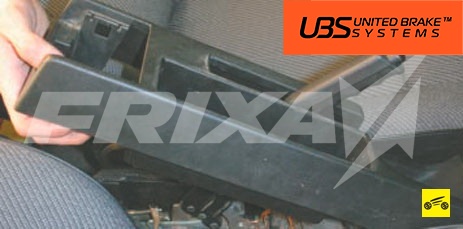

    7. Снимите облицовку тоннеля пола.

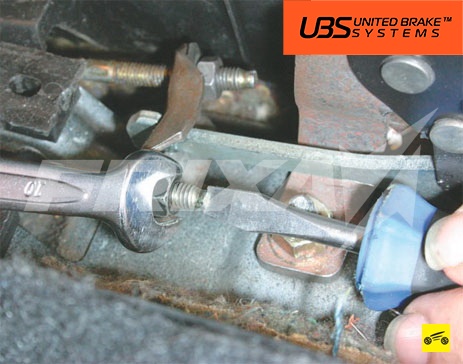

    8.  Удерживая отверткой резьбовой нако­нечник троса, отверните регулировочную гайку.

    Для автомобилей с дисковыми задни­ми тормозными механизмами выполните следующее.

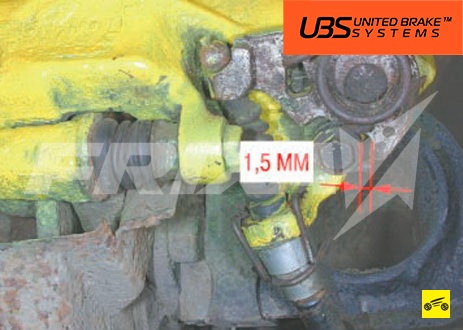

    9.  Регулировочные гайки заверните таким образом, чтобы зазор между рычагом и упором был не более 1,5 мм.

    10.  Поднимите и опустите рычаг привода стояночного тормоза.

    11.  Проверьте, чтобы колеса свободно вра­щались.

    Для автомобилей с барабанными тор­мозными механизмами выполните следу­ющее.

    12.  Максимально ослабьте регулировочные гайки.

    13.   Выжмите педаль тормоза до упора и отпустите ее.

    14.  Поднимите рычаг привода стояночного тормоза на 4–5 щелчков.

    15.   Затяните регулировочные гайки так, чтобы колеса проворачивались от руки с усилием.

    16.   Опустите рычаг привода стояночного тормоза. Проверьте, чтобы колеса враща­лись свободно.

    Для всех автомобилей выполните следу­ющее.

    17. Законтрите регулировочные гайки.

    18.  Установите детали в порядке, обрат­ном снятию.


    ПОЛЕЗНЫЙ СОВЕТ

    В процессе  регулировки  рекомендуем смазать подвижные и трущиеся детали консистентной смазкой.
