Руководства по ремонту Лада Приора: замена тормозных колодок тормозного механизма заднего колеса

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.


Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи.


1. Включите I передачу и установите противооткатные упоры («башмаки») под передние колеса.

2. Проверьте, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо и очистите тормозной механизм от грязи.

4. Если уровень тормозной жидкости
в бачке главного тормозного цилиндра находится на метке «MAX» или приближается
к ней, откачайте из бачка часть жидкости.

 5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса»).

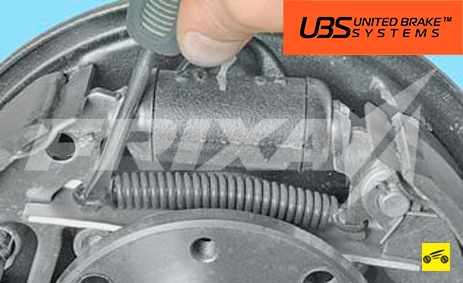

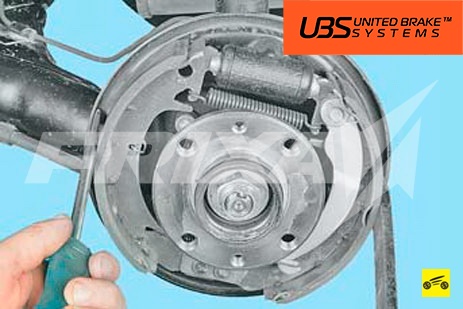

6. Подденьте отверткой и снимите верхнюю…

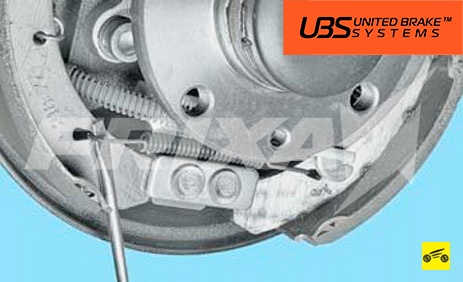

7. …и нижнюю стяжные пружины.

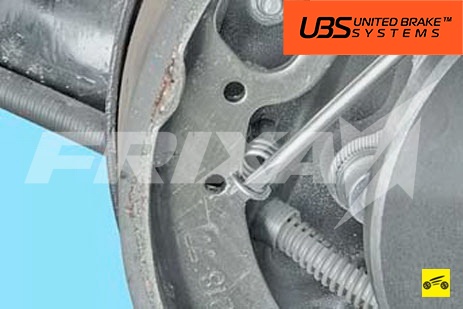

8. Снимите направляющую пружину передней колодки…

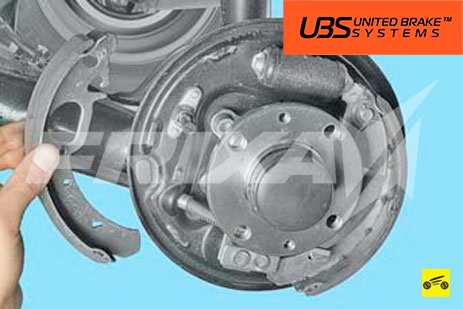

9. …затем переднюю колодку.

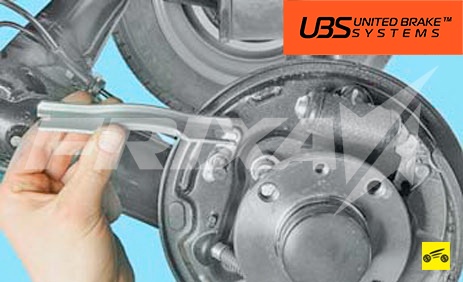

10. Снимите разжимную планку.

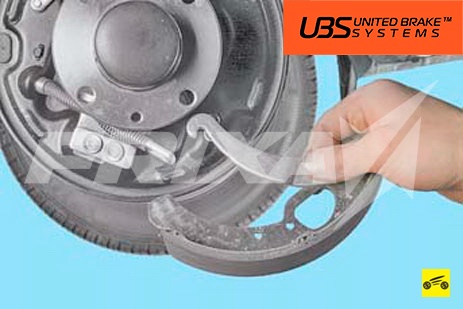

11. Снимите направляющую пружину
задней колодки, а затем заднюю колодку,
отсоединив приводной рычаг от наконечника троса стояночного тормоза.

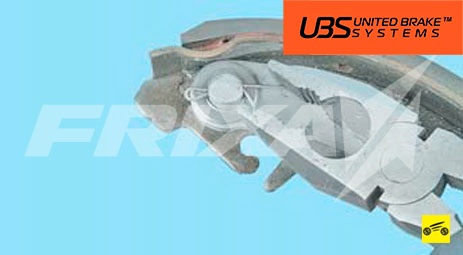

12. Сжав усики пассатижами, выньте
шплинт…

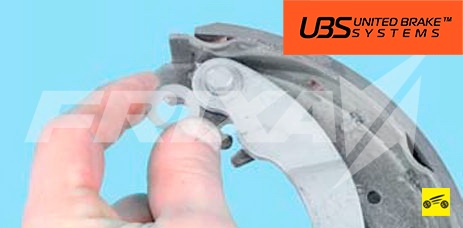

13. …и снимите опорную шайбу с пальца
приводного рычага задней колодки.

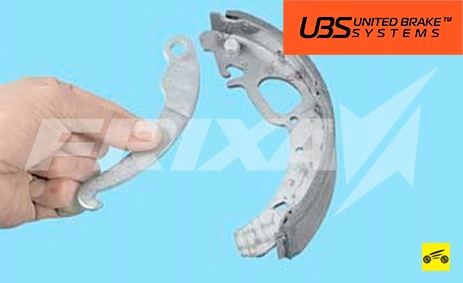

14. Снимите приводной рычаг задней колодки. Выньте палец из колодки.

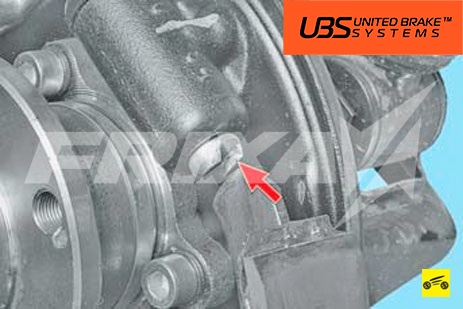

15. Установите новые колодки и все детали в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршней.




16. Сведите тормозные колодки двумя
монтажными лопатками, чтобы переместить поршни к центру цилиндра. Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле
автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки
к барабану.
