Руководства по ремонту Tacuma | Rezzo: замена рабочего цилиндра тормозного механизма заднего колеса

Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса или заклинило поршни в цилиндре, замените рабочий цилиндр.

Вам потребуются: торцовый ключ «на 10»...

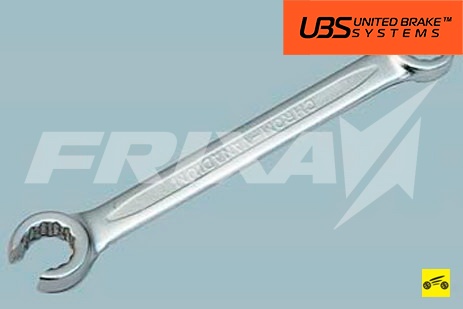

Специальный ключ для гаек трубопроводов.

...и специальный ключ «на 10» для гаек трубопроводов.

  1. Включите I передачу и установите упоры под передние колеса.

ПРИМЕЧАНИЯ

Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен). Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости.

  1. Снимите соответствующее заднее колесо.

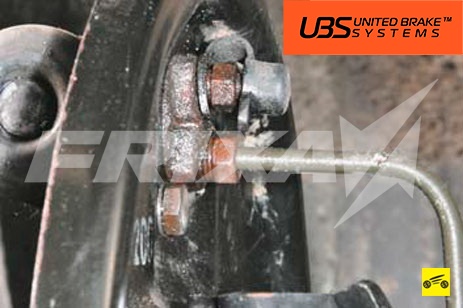

Место крепления тормозной трубки
  1. Очистите от грязи место крепления тормозной трубки и болта крепления рабочего цилиндра с обратной стороны тормозного щита.

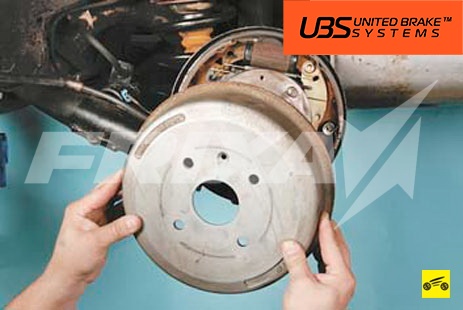

Тормозной барабан
  1. Снимите тормозной барабан (см. «Снятиеи установка тормозного барабана»).

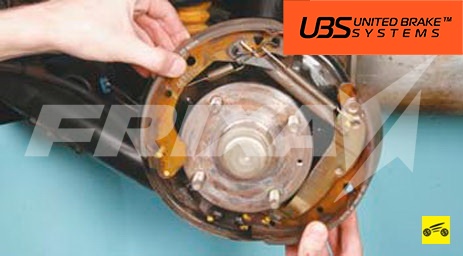

Тормозные колодки заднего колеса
  1. Снимите тормозные колодки заднего колеса (см. «Замена тормозных колодок тормозного механизма заднего колеса»).

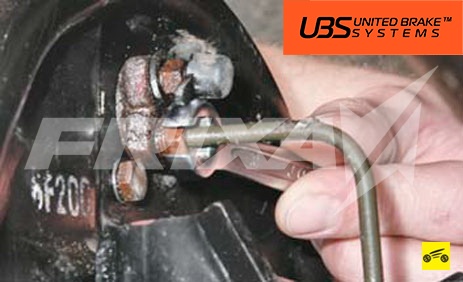

Гайка крепления тормозной трубки
  1. Отверните гайку крепления тормозной трубки к рабочему цилиндру...

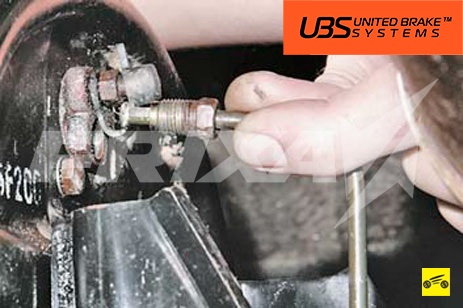

Тормозная трубка
  1. ...отсоедините трубку и заглушите ее отверстие, например, колпачком клапана выпуска воздуха.

ПОЛЕЗНЫЙ СОВЕТ

После длительной эксплуатации гайка тормозной трубки «срастается» с трубкой в одно целое, поэтому при попытке отвернуть гайку трубка скручивается и ломается. В этом случае только немного строньте гайку трубки, затем выверните болт крепления цилиндра и отсоедините его от трубки, свинчивая цилиндр с ее гайки. После отсоединения цилиндра от трубки подвижность освободив шейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гайку ключом попеременно в обе стороны.

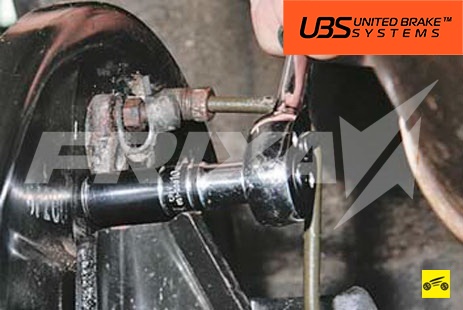

Болт крепления рабочего цилиндра
  1. Выверните болт крепления рабочего цилиндра, придерживая цилиндр с другой стороны...
Рабочий цилиндр
  1. ...и снимите рабочий цилиндр.
  2. Если на клапане выпуска воздуха нового цилиндра нет защитного колпачка, снимите его со старого клапана.
  3. Установите рабочий цилиндр в порядке, обратном снятию.
  4. Установите тормозные колодки (см. «Замена тормозных колодок тормозного механизма заднего колеса»).
  5. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»).
  6. Удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы»).
  7. Несколько раз резко нажмите на педаль тормоза, чтобы подвести тормозные колодки к барабану.
