Руководства по ремонту Tacuma | Rezzo: замена тормозных колодок тормозного механизма заднего колеса

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки UBS для Chevrolet Rezzo имеют маркировку B1204004.

  Минимально допустимая толщина

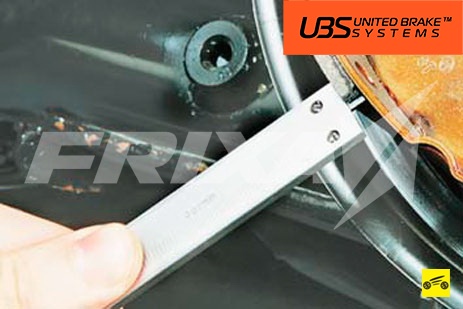

Минимально допустимая толщина фрикционных накладок тормозных колодок - 1,0 мм

Заменяйте колодки в следующих случаях:

  • толщина фрикционных накладок меньше предельно допустимого значения.
  • поверхность накладок замаслена
  • фрикционная накладка непрочно соединена с основанием.
  • накладки с глубокими бороздами и сколами.

Вам потребуются: ключ для гаек колес, пассатижи или отвертка с плоским лезвием, раздвижные пассатижи.

  1. Включите I передачу и установите упоры под передние колеса.
  2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
  3. Снимите заднее левое колесо.
  4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

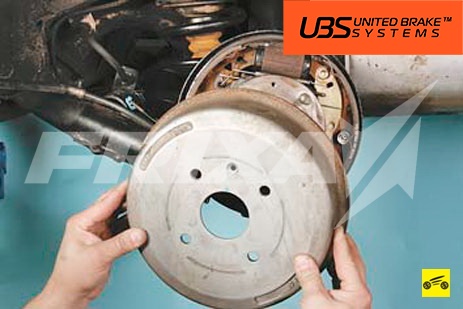

Тормозной барабан
  1. Снимите тормозной барабан (см. «Снятие иустановка тормозного барабана»).

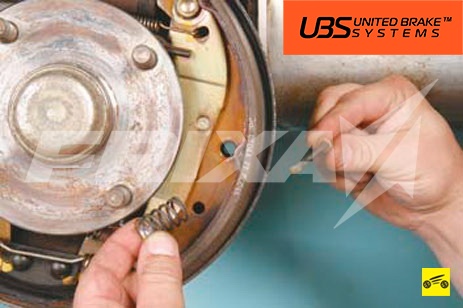

Пружина и чашка крепления прижимной пружины

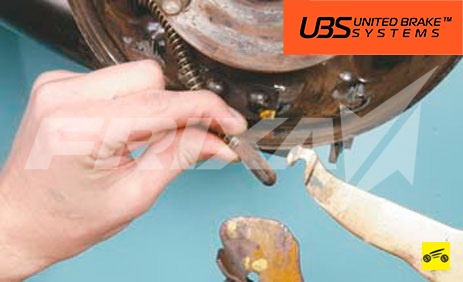

  1. Прижмите пассатижами пружину и чашку крепления прижимной пружины к задней тормозной колодке, поверните на четверть оборота опорную стойку.
Чашка крепления прижимной пружины, прижимная пружина и опорная стойка
  1. ...и снимите чашку крепления прижимной пружины, прижимную пружину и опорную стойку задней тормозной колодки.

ПРИМЕЧАНИЕ

Аналогично снимите чашку крепления прижимной пружины, прижимную пружину и опорную стойку передней тормозной колодки заднего колеса.

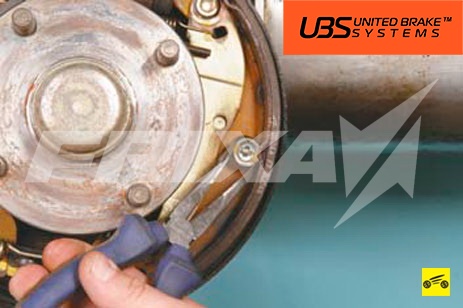

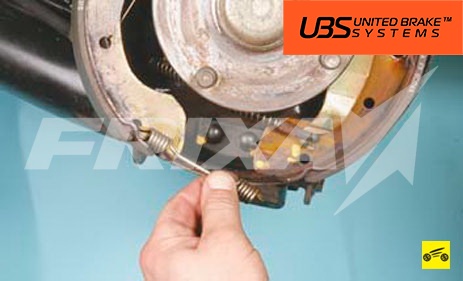

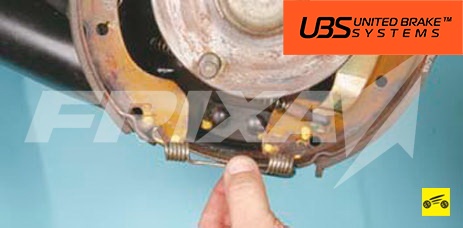

  1. Отсоедините нижнюю стяжную пружину от задней и передней колодок тормозного механизма заднего колеса...
Стяжная пружина
  1. ...и снимите ее.

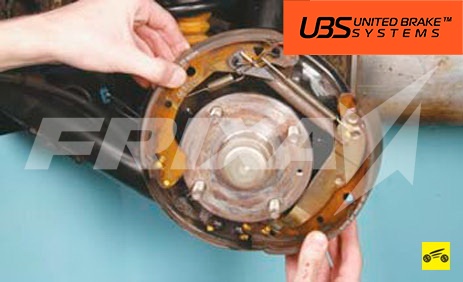

Тормозной механизм
  1. Снимите тормозной механизм заднего колеса в сборе с передней и задней колодками и регулировочным механизмом...
Наконечник троса стояночного тормоза
  1. ...отсоедините наконечник троса стояночного тормоза от разжимного рычага.

ПРЕДУПРЕЖДЕНИЕ

Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

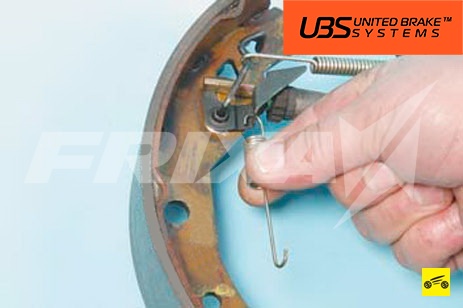

Рычаг регулятора зазоров
  1. Снимите пружину с рычага регулятора зазоров.

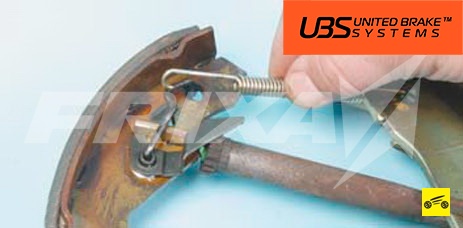

Серьга регулятора зазора

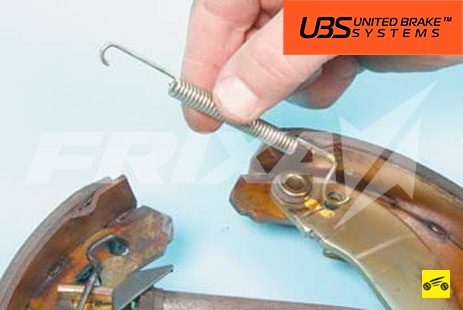

  1. Отсоедините от серьги регулятора зазора передний конец верхней стяжной пружины, извлеките второй конец стяжной пружины из задней колодки...
Пружина
  1. ...и снимите ее.

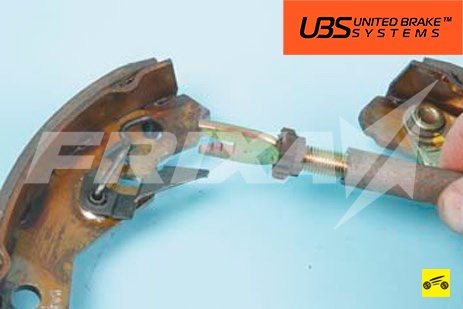

Распорная планка с регулятором

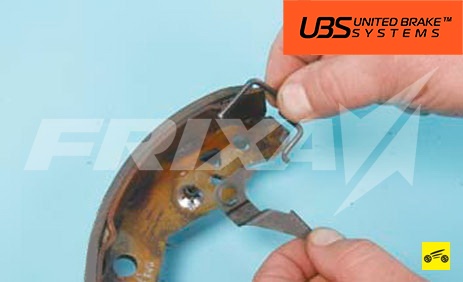

  1. Снимите с передней тормозной колодки распорную планку с регулятором...
Серьга регулятора
  1. ...и серьгу регулятора зазоров с рычагом регулятора зазоров
  2. Очистите от загрязнений и осмотрите детали тормозного механизма. Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

ПОЛЕЗНЫЙ СОВЕТ

При каждой разборке тормозного механизма заменяйте новыми прижимные пружины 2 (см. рис. 9.4), чашки 3 пружин и опорные стойки 1.

ПРИМЕЧАНИЯ

Детали регулятора зазоров

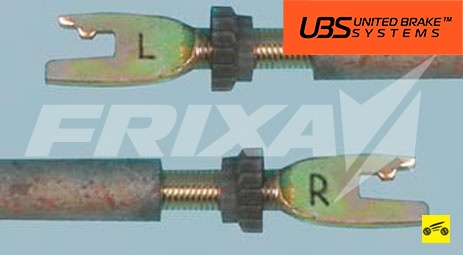

Детали регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма (на левый и правый наконечники регуляторов нанесена маркировка соответственно «L» и «R»), не перепутайте их! Передняя 4 и задняя 9 колодки заднего тормозного механизма различаются по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояночного тормоза). Помимо этого тормозные колодки различаются как левые и правые.

Детали тормозного механизма

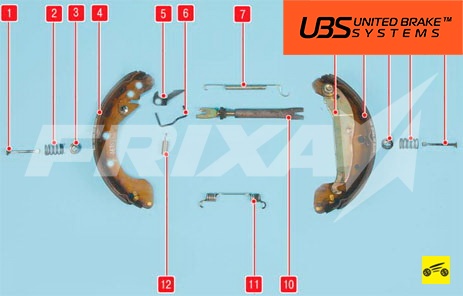

Рис. Детали тормозного механизма заднего колеса (вид с левой стороны): 1- опорная стойка; 2 - прижимная пружина; 3 - чашка прижимной пружины; 4 - передняя колодка тормозного механизма заднего колеса; 5 - рычаг регулятора зазора; 6 - серьга регулятора зазора; 7 - верхняя стяжная пружина; 8 - разжимной рычаг стояночного тормоза; 9 - задняя колодка тормозного механизма заднего колеса; 10 - распорная планка с регулятором зазора; 11 - нижняя стяжная пружина; 12 - пружина регулятора зазоров.

  1. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.
Резьба стержня

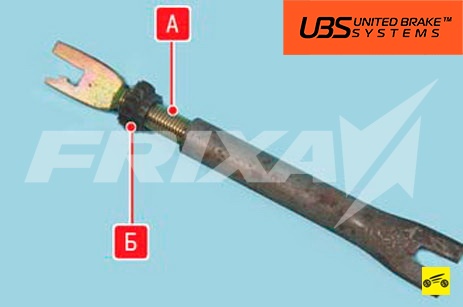

  1. Смажьте резьбу стержня А распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку Б, но не затягивайте ее.

ПОЛЕЗНЫЙ СОВЕТ

Рекомендуем при замене тормозных колодок заменять и распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.

  1. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите их раздвижными пассатижами и установите тормозные колодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

  1. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»).
  2. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен
  3. Установите колесо на место и проверьте легкость его вращения
  4. Аналогично замените тормозные колодки тормозного механизма правого колеса.
  5. После установки тормозных колодок отрегулируйте стояночную тормозную систему >(см. «Регулировка привода стояночного тормоза»).
