Руководства по ремонту Киа Рио III: замена тормозных колодок тормозных механизмов передних колес

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки для Kia Rio III имеют маркировку FPH27.

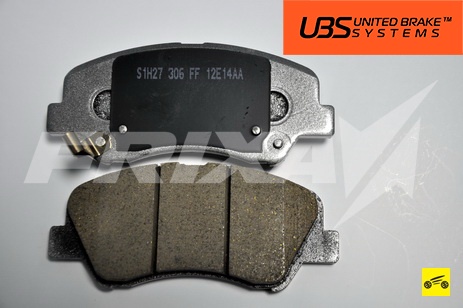

Передние колодки тюнинговой серии S1 для Kia Rio III имеют маркировку

S1H27.




Проверяйте состояние тормозных колодок при каждом техническом обслуживании (см. «Проверка степени износа тормозных колодок, дисков»).

Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок – 2 мм), при непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.


ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости, так как после замены изношенных колодок новыми уровень поднимется.


Вам потребуются: ключи «на 14», «на 17».



1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

2. Ослабьте затяжку гаек крепления колес.

3. Поднимите и установите переднюю часть автомобиля на опоры. Окончательно отверните гайки крепления и снимите колеса.

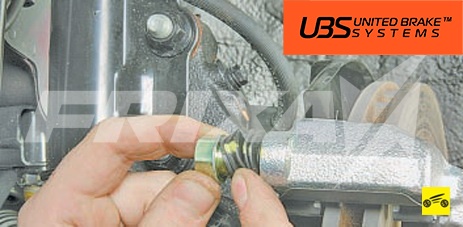

4. Удерживая направляющие пальцы ключом от проворачивания, выверните болты крепления подвижной скобы.




5. Снимите подвижную скобу тормозного суппорта.




6. Подвесьте скобу на веревке или проволоке к деталям передней подвески. Следите за тем, чтобы тормозной шланг не перекручивался и не был сильно натянут.




7. Снимите с направляющей колодок наружную…




8. …и внутреннюю тормозные колодки.


ПРИМЕЧАНИЕ




При каждой замене тормозных колодок в обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и перемещение подвижной скобы относительно направляющей тормозных колодок.




Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.





9. Установите на подвижную скобу специальное приспособление А и, вращая винт, утопите поршень в рабочий цилиндр.

10. При отсутствии приспособления можно вдавить поршень с помощью раздвижных пассатижей. Соблюдайте осторожность, чтобы не повредить пыльник поршня.




11. Установите в направляющую внутреннюю Б и наружную А тормозные колодки.

12. Установите подвижную скобу в порядке, обратном снятию. Для исключения самовыворачивания болтов крепления направляющих пальцев суппорта смажьте перед установкой их резьбу анаэробным фиксатором резьбы.

13. Аналогично замените тормозные колодки тормозного механизма другого переднего колеса.

14. Обязательно несколько раз нажмите на педаль тормоза для того, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры.

15. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.


ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.
