Руководства по ремонту Киа Рио: замена рабочего цилиндра тормозного механизма заднего колеса

Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса или заклинило поршни в цилиндре, замените ра­бочий цилиндр.


Вам потребуются: ключ «на 10»...

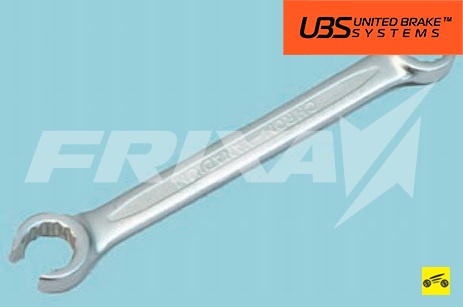

...и специальный ключ «на 11» для гаек трубопроводов.


1. Ослабьте затяжку гаек крепления задне­го колеса со стороны заменяемого цилиндра подложите под передние колеса противоот-катные упоры («башмаки»). Включите I пере­дачу. С помощью домкрата приподнимите заднюю часть автомобиля и установите на на­дежные опоры.

2. Проверьте,  чтобы рычаг стояночного тормоза был опущен до упора вниз (автомо­биль расторможен).

3. Снимите заднее колесо.

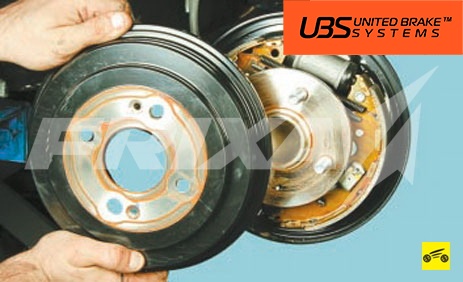

4.  Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

5.  Снимите тормозные колодки заднего ко­леса (см. «Замена тормозных колодок тормозного механизма заднего колеса»).

6.  Очистите от грязи место крепления тор­мозной трубки и болты крепления рабочего ци­линдра с обратной стороны тормозного щита.

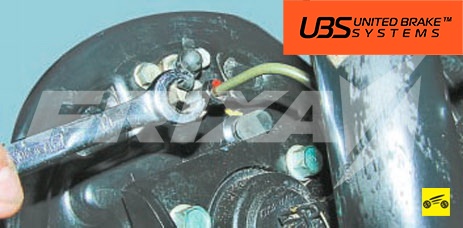

7.  Отверните гайку крепления тормозной трубки к рабочему цилиндру...

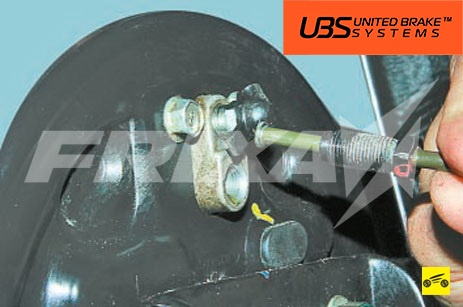

8.  ...сдвиньте гайку по трубопроводу отсое­дините трубку и заглушите ее отверстие, на­пример, колпачком клапана выпуска воздуха.


ПОЛЕЗНЫЙ СОВЕТ

После длительной эксплуатации гайка тор­мозной трубки «срастается» с трубкой в одно целое, поэтому при попытке отвернуть гайку трубка скручивается и ломается. В этом слу­чае только немного строньте гайку трубки, затем выверните болты крепления цилиндра и отсоедините его от трубки, свинчивая ци­линдр с ее гайки. После отсоединения ци­линдра от трубки подвижность освободив­шейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гай­ку ключом попеременно в обе стороны.

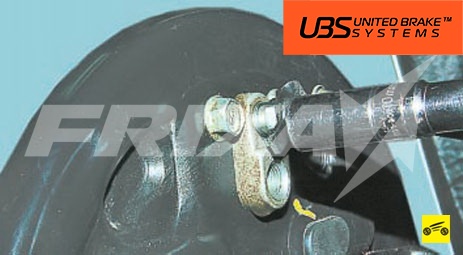

9.  Выверните болты крепления рабочего цилиндра к тормозному щиту придерживая цилиндр с другой стороны.

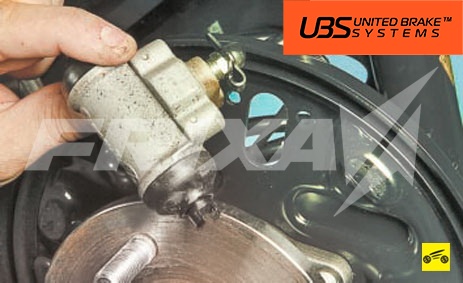

10. ...и снимите рабочий цилиндр.

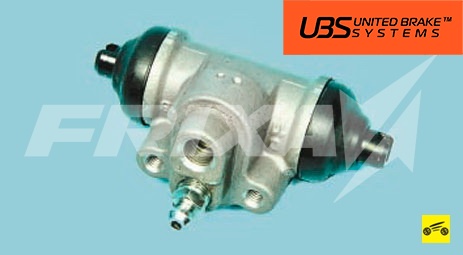

11. Если на клапане выпуска воздуха ново­го цилиндра нет защитного колпачка, снимите его со старого клапана.




12. Установите рабочий цилиндр в порядке обратном снятию.

13. Установите тормозные колодки.

14. Установите тормозной барабан.

15. Удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы»).

16. Несколько раз резко нажмите на педаль тормоза, чтобы подвести тормозные колодки к барабану.
