Руководства по ремонту Замена суппорта дискового тормозного механизма заднего колеса Элантра III

Суппорт тормозного механизма снимают для замены или ремонта, а также для получения доступа к другим агрегатам.


Вам потребуются: торцовые головки «на 12» и «на 14», ключ для гаек колес, пассатижи, емкость для слива тормозной жидкости.


1. Ослабьте затяжку гаек крепления заднего колеса со стороны заменяемого суппорта, подложите под передние колеса противооткатные упоры «башмаки». Включите 1 -ю передачу в механической коробке передач или переведите рычаг селектора автоматической коробки передач в положение «Р» (парковка). При помощи домкрата приподнимите заднюю часть автомобиля, установите на надежные опоры, снимите колесо.

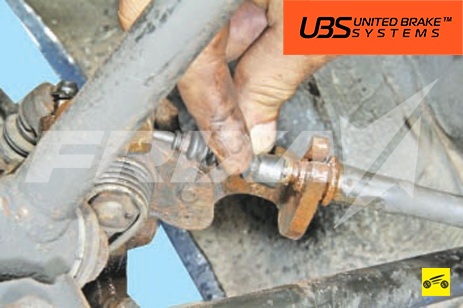

2. Выверните болт-штуцер крепления нижнего наконечника шланга к суппорту тормозного механизма и отсоедините шланг от суппорта.


ПРИМЕЧАНИЯ

Наконечник шланга с двух сторон уплотнен медными шайбами. При каждой разборке соединения заменяйте шайбы новыми. Заглушите отверстия наконечника шланга любым доступным способом, чтобы предотвратить вытекание тормозной жидкости.

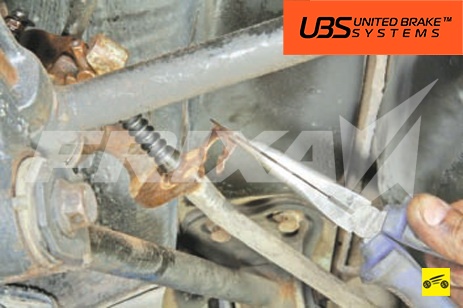

3. Захватите пассатижами отогнутый край пружинной скобы крепления оболочки троса привода стояночного тормоза и снимите скобу.

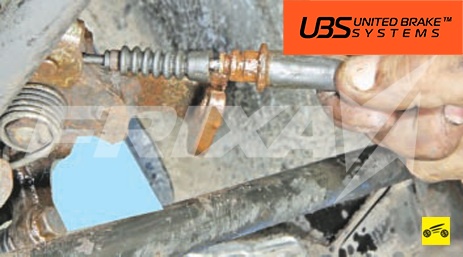

4. Снимите с наконечника оболочки защитный чехол и сдвиньте его назад по тросу.

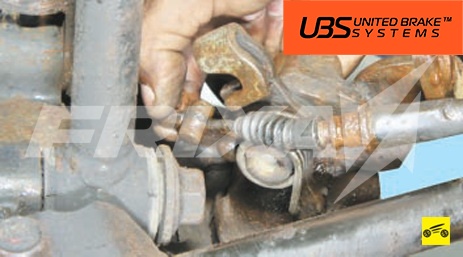

5. Извлеките из кронштейна на суппорте заднего тормозного механизма наконечник оболочки троса...

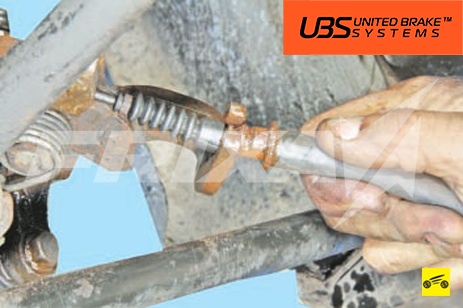

6. ...и отсоедините трос от кронштейна, вынимая его через прорезь в кронштейне.




7. Переместите назад наконечник троса...

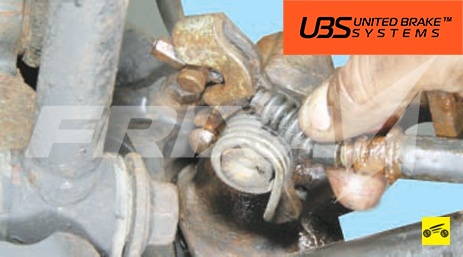

8. ...и отсоедините его от рычага механизма привода стояночного тормоза.

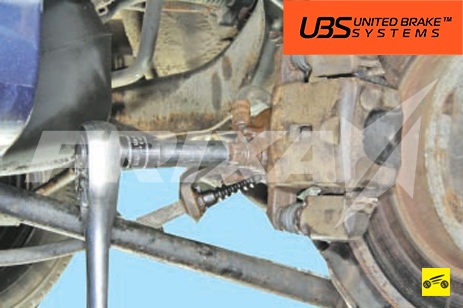

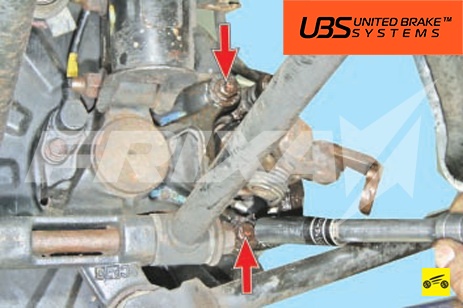

9. Выверните два болта крепления суппорта к кулаку задней подвески...

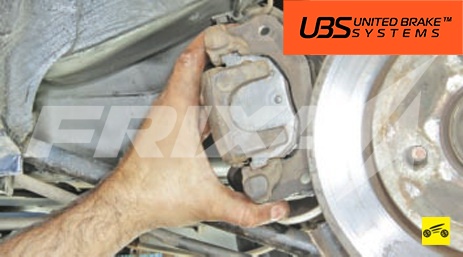

10. ...и снимите суппорт.

11. Суппорт второго колеса снимают аналогично.

12. Установите суппорт в порядке, обратном снятию. Перед установкой болтов крепления суппорта нанесите на резьбу анаэробный фиксатор резьбы.

13. После установки восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра и удалите воздух из гидропривода тормозов (см. «Прокачка гидропривода тормозной системы»).

14. Отрегулируйте привод стояночного тормоза (см. «Регулировка привода стояночного тормоза»).
