Руководства по ремонту Hyundai Solaris: замена тормозных колодок тормозных механизмов задних колес
ПРИМЕЧАНИЕ

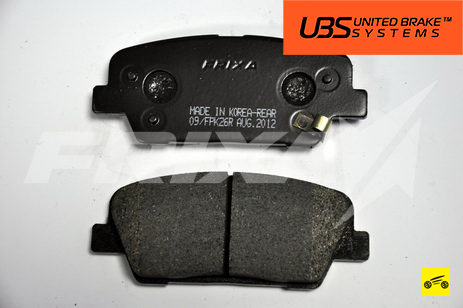

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки для Hyundai Solaris имеют маркировку FPH26R.
Для замены колодок дискового тормозного механизма заднего колеса выполните следующее.
ПРЕДУПРЕЖДЕНИЯ
Заменяйте тормозные колодки задних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости, так как после замены изношенных колодок новыми уровень поднимется.
1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.
2. Ослабьте затяжку гаек заднего колеса со стороны заменяемых колодок.
3. Поднимите и установите заднюю часть автомобиля на опоры. Окончательно отверните гайки крепления и снимите колесо.

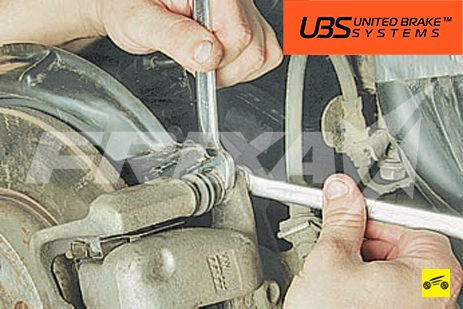

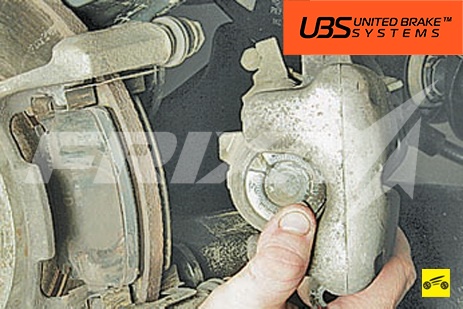

4. Выверните верхний и нижний болты направляющих пальцев суппорта, удерживая пальцы от проворачивания вторым ключом.
5. Снимите подвижную скобу с диска, не отсоединяя тормозной шланг, и закрепите скобу проволокой на элементах подвески, не допуская скручивания или натяжения шланга.

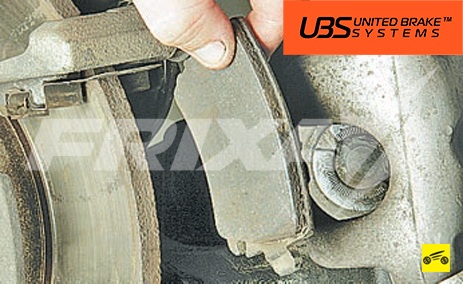

6. Снимите с направляющей колодок наружную…

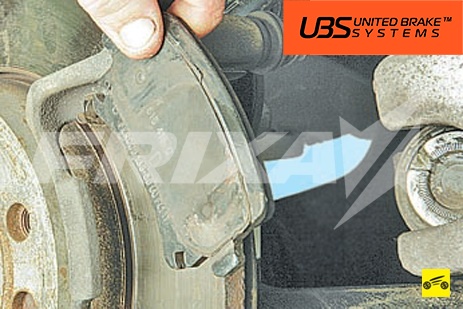

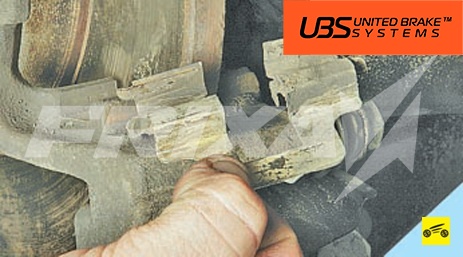

7. …и внутреннюю тормозные колодки.

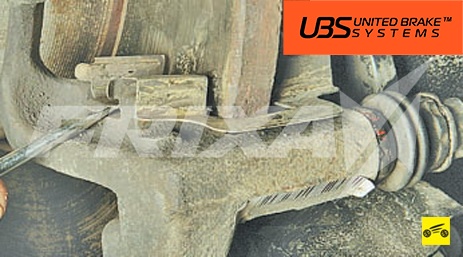

8. Подденьте отверткой…
9. …и снимите с направляющих колодок нижнюю и верхнюю удерживающие пластины.
ПОЛЕЗНЫЙ СОВЕТ
При каждой замене тормозных колодок в обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и легкость перемещения суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющий палец и его чехол.

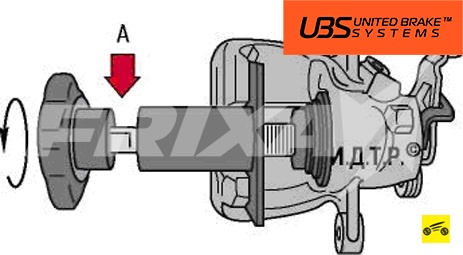

10. Установите на суппорт специальное приспособление и, вращая винт А, утопите поршень в рабочий цилиндр.
11. При отсутствии приспособления можно вдавить поршень с помощью раздвижных пассатижей. Соблюдайте осторожность, чтобы не повредить пыльник поршня.
12.Установите удерживающие пластины в порядке, обратном снятию. Для исключения самовыворачивания болтов крепления направляющих пальцев суппорта смажьте их резьбу перед установкой анаэробным фиксатором резьбы.
13. Несколько раз нажмите до упора на педаль тормоза, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры.
14. Установите колесо.
15. Аналогично замените тормозные колодки тормозного механизма другого заднего колеса.
16. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.
ПОЛЕЗНЫЕ СОВЕТЫ
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.
Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработанных колодок верхний слой их накладок подгорает и тормоза долго не будут максимально эффективными.
Для замены колодок барабанного тормозного механизма заднего колеса выполните следующее.

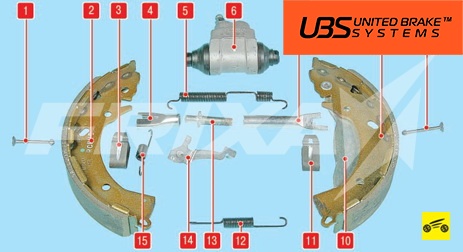

Рис. 9.7. Детали барабанного тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны): 1, 9 – стержни опорных стоек колодок; 2 – передняя колодка тормозного механизма; 3, 11 – пружинные пластины; 4 – передняя часть распорной планки; 5 – верхняя стяжная пружина колодок; 6 – рабочий тормозной цилиндр; 7 – задняя часть распорной планки; 8 – задняя колодка тормозного механизма; 10 – разжимной рычаг привода стояночного тормозного механизма; 12 – нижняя стяжная пружина; 13 – регулятор зазора; 14 – рычаг регулятора зазора; 15 – пружина рычага регулятора зазора
ПОЛЕЗНЫЕ СОВЕТЫ
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные барабаны (и диски) тоже изнашиваются, и новые колодки касаются их только не всей плоскостью, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.
Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.
ПРЕДУПРЕЖДЕНИЯ
Заменяйте тормозные колодки задних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости, так как после замены изношенных колодок новыми уровень поднимется.
Вам потребуются: отвертки с крестообразным и плоским лезвием, пассатижи.
1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.
2. Ослабьте затяжку гаек крепления заднего колеса со стороны заменяемых колодок.
3. Поднимите и установите заднюю часть пружины… автомобиля на опоры. Окончательно отверните гайки крепления и снимите колесо.

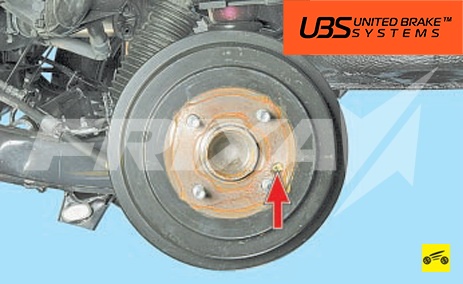

4. Выверните винт крепления…

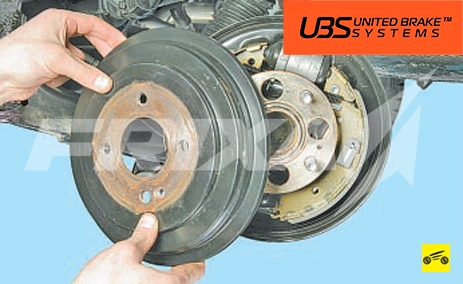

5. …и снимите тормозной барабан.

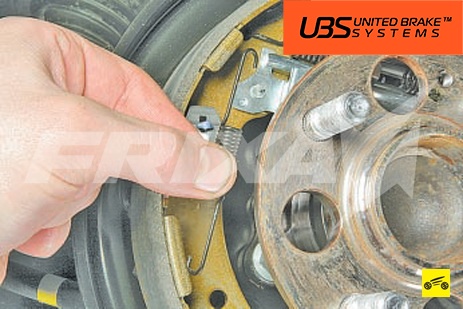

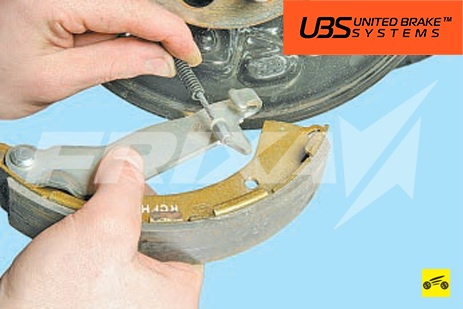

6. Извлеките конец пружины рычага регулятора зазора из передней колодки...
7. …и снимите пружину.

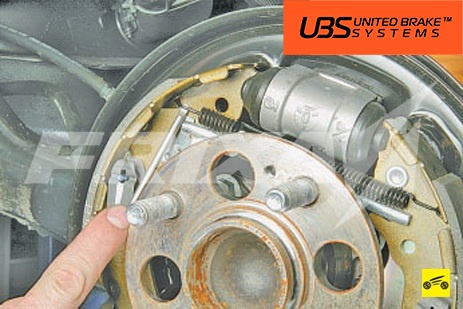

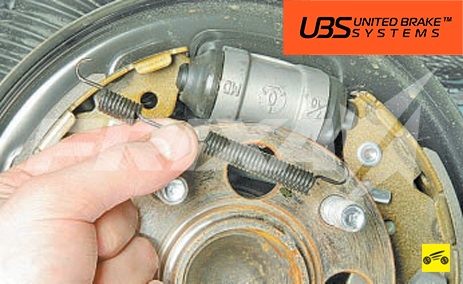

8. Отцепите отверткой от передней колодки отогнутый конец верхней стяжной пружины…
9. …и снимите пружину.

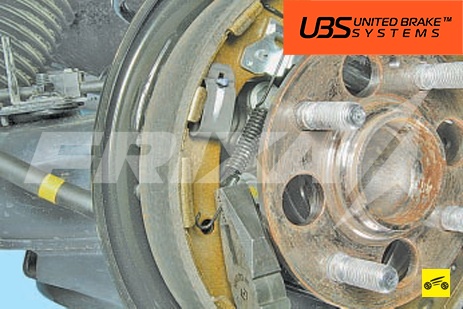

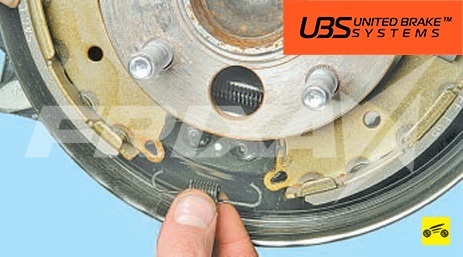

10. Отцепите концы и снимите нижнюю стяжную пружину.
11. Снимите рычаг регулятора зазора.

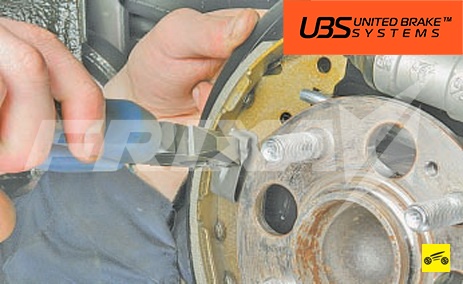

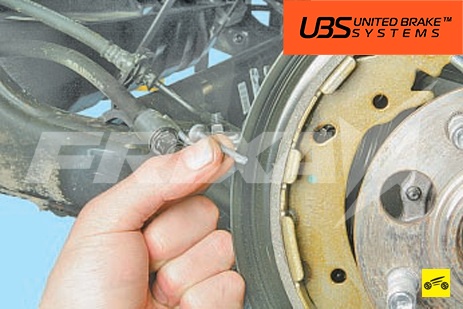

12. Нажмите на пружинную пластину и поверните стержень опорной стойки на четверть оборота.

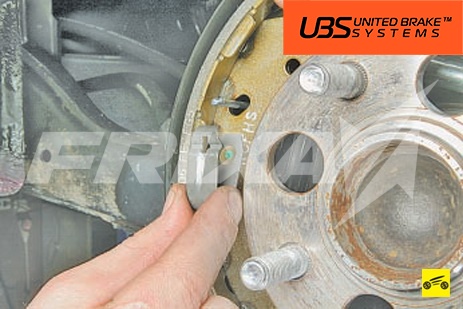

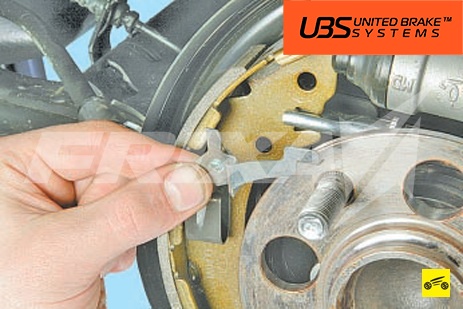

13. Снимите пружинную пластину…
14. …и стержень опорной стойки.

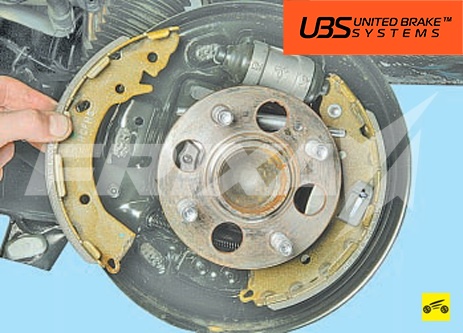

15. Снимите переднюю колодку тормозного механизма.
16. Снимите распорную планку в сборе с регулятором зазора.
17. Снимите заднюю колодку тормозного механизма аналогично снятию передней колодки и отсоедините от разжимного рычага наконечник троса привода стояночного тормоза.
18. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.7). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.
19. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.
ПОЛЕЗНЫЙ СОВЕТ
Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.
20. Сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЕ
Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.
21. Установите тормозной барабан (см.«Замена тормозного барабана тормозного механизма заднего колеса»).
22. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
23. Установите на место колесо. Проверьте легкость его вращения.
24. Аналогично замените тормозные колодки тормозного механизма другого колеса.
25. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
