Руководства по ремонту Hyundai Sonata: регулировка привода стояночного тормоза

Вам потребуются: ключ «на 12», отвертка с плоским лезвием.

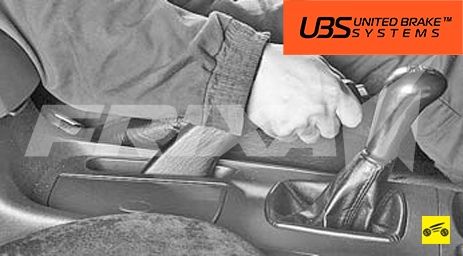

1. Поднимите рычаг стояночного тормоза вверх до упора, при этом рычаг должен подняться на 6–9 зубцов (щелчков) храпового устройства. Если количество щелчков не соответствует этому значению или автомобиль не удерживается стояночным тормозом (см. «Проверка стояночного тормоза»), отрегулируйте привод. Для этого выполните следующие операции.






2. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).



ПРИМЕЧАНИЕ






Так расположена регулировочная гайка привода стояночного тормоза.

3. Опустите рычаг привода до упора вниз.






4. Вращением регулировочной гайки механизма стояночного тормоза добейтесь нужной высоты подъема рычага.

5. Если регулировкой троса не удается добиться нужной высоты, значит, необходимо отрегулировать непосредственно сами колесные механизмы стояночного тормоза. Для этого поднимите заднюю часть автомобиля, установите ее на опоры и снимите задние колеса.






6. Выньте заглушки из отверстий для регулировки стояночного тормоза в дисках задних тормозных механизмов.

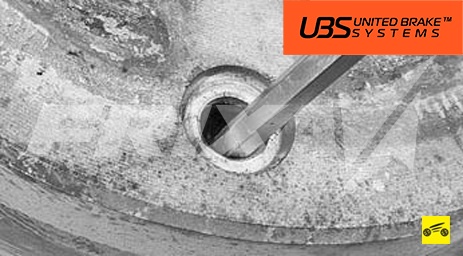

7. Вставьте отвертку с плоским лезвием в отверстие тормозного диска…

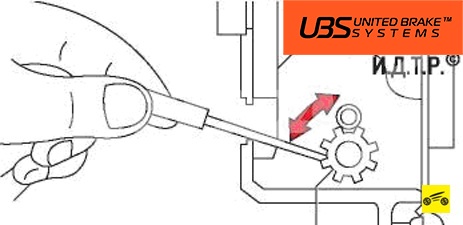

8. …и вращайте гайку А регулировочного устройства стояночного тормоза вверх до полного затормаживания тормозного диска колодками стояночного.

9. Отверните гайку регулировочного устройства на 5 щелчков в обратную сторону.






10. Аналогично отрегулируйте механизм стояночного тормоза второго заднего колеса.

11. Снова отрегулируйте высоту подъема рычага стояночного тормоза, вращая регулировочную гайку наконечника троса.

12. Проверните тормозные диски рукой. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.

13. Установите все детали в порядке, обратном снятию.
