Руководства по ремонту Hyundai Sonata: замена рычага привода стояночного тормоза

Рычаг в сборе заменяйте при износе или повреждении зубчатого сектора либо собачки.

Вам потребуются: ключи «на 10», «на 12».

1. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).

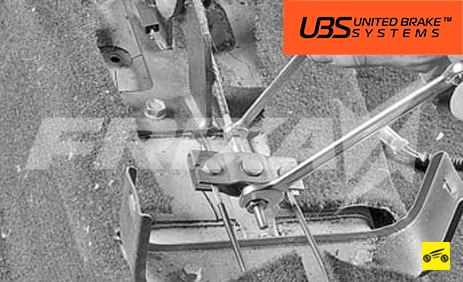

2. Отверните регулировочную гайку резьбового заднего наконечника переднего троса и выньте наконечник троса.

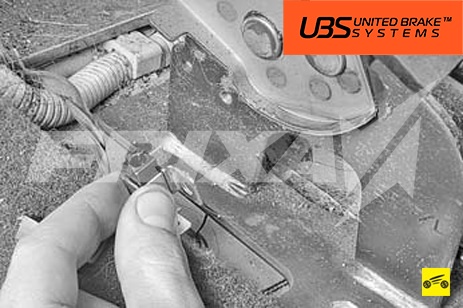

3. Отсоедините колодку провода от выключателя сигнализатора включения стояночного тормоза.

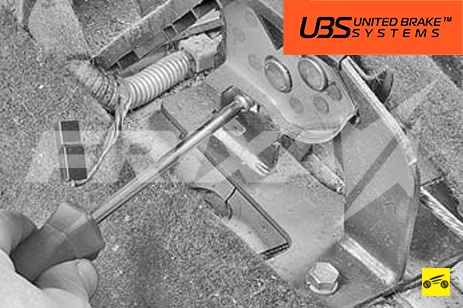

4. Выверните винт крепления выключателя к основанию рычага…

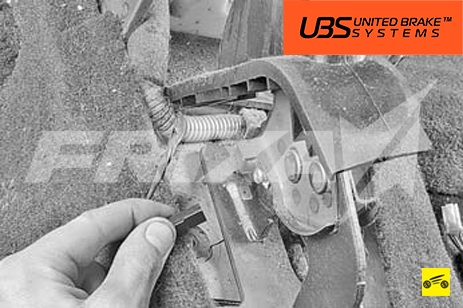

5. …и снимите выключатель.

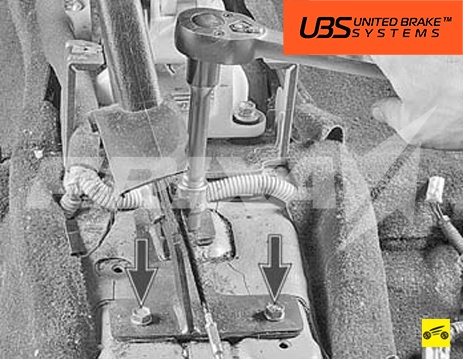

6. Выверните три болта крепления рычага привода стояночного тормоза к основанию кузова…

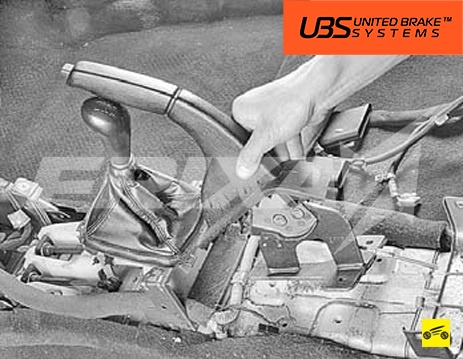

7. …и снимите рычаг привода стояночного тормоза.

8. Перед установкой рычага на автомобиль смажьте консистентной смазкой его зубчатый сектор, а перед присоединением к нему переднего троса – резьбу его наконечника.

9. Установите рычаг и другие детали в порядке, обратном снятию, и отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
