Руководства по ремонту Hyundai Sonata: замена задних тросов привода стояночного тормоза

Задние тросы привода стояночного тормоза заменяйте при их чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях и потере подвижности в оболочке.


Вам потребуются: ключ «на 12», пассатижи.


1. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).






2. Ослабьте регулировочную гайку резьбового заднего наконечника переднего троса.






3. Выведите наконечник заднего троса из прорези и отсоедините его от уравнителя. Аналогично извлеките из уравнителя наконечник второго заднего троса.






4. Выведите из зацепления с разжимным рычагом трос привода стояночного тормоза (см. «Замена тормозных колодок тормозных механизмов задних колес»).






5. Снимите фиксирующую скобу…






6. …и извлеките трос из отверстия в щите тормозного механизма.






7. Выверните болт крепления кронштейна оболочки троса стояночного тормоза к кузову…






8. …и отведите трос с кронштейном в сторону.



ПРИМЕЧАНИЕ

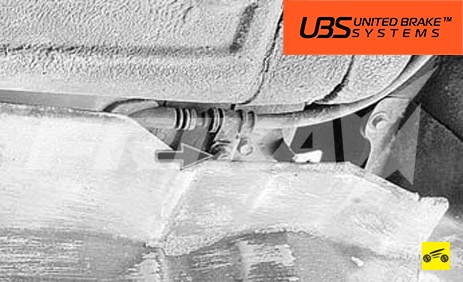

Так расположены болты крепления кронштейнов оболочки тросов к днищу кузова автомобиля.

9. Аналогично снимите остальные кронштейны крепления оболочки троса к кузову автомобиля.

10. Снимите основной глушитель (см. «Снятие и установка основного глушителя»).






11. Снимите термоэкран (см. «Снятие и установка термоэкранов»).






12. Выверните два болта крепления кронштейна оболочки троса стояночного тормоза к кузову.






13. Подденьте отверткой резиновую заглушку и вытяните наружу стояночный трос.

14. Аналогично вытяните трос привода стояночного тормоза с другой стороны.

15. Установите трос в порядке, обратном снятию.
