Руководства по ремонту Шевроле Спарк: замена тормозных колодок тормозных механизмов задних колес

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Chevrolet SPARK имеют маркировку FLD01




Минимально допустимая толщина фрикционных накладок тормозных колодок – 0,5 мм.

Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок меньше допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки с глубокими бороздами и сколами.


Вам потребуются: ключ для болтов ко лес, пассатижи или отвертка с плоским лезвием, раздвижные пассатижи.


1. Включите I передачу и установите упоры под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо (см. «Замена колеса») и установите автомобиль на опору.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Замена тормозного барабана»).




6. Отцепите пассатижами от передней колодки отогнутый конец верхней стяжной пружины...


ПРЕДУПРЕЖДЕНИЕ

При работе пассатижами или отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.




7. ...и, повернув второй конец пружины в отверстии задней колодки, снимите пружину.




8. Снимите с передней тормозной колодки серьгу регулятора зазоров...




9. ...прижимную пружину регулятора зазоров...




10. ...и рычаг регулятора зазоров.




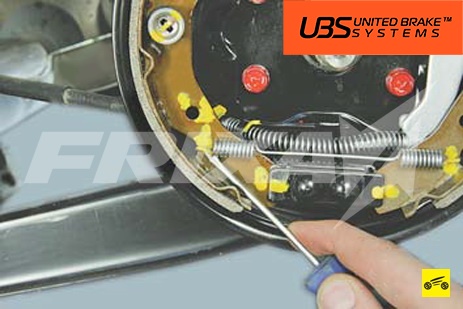

11. Подденьте нижнюю стяжную пружину...




12. ...и снимите ее.




13. Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота...




14. ...и снимите чашку и пружину.




15. Снимите с опорной стойки переднюю тормозную колодку и извлеките опорную стойку из тормозного щита.




16. Снимите распорную планку в сборе с регулятором зазора.

17. Снимите прижимную пружину и опорную стойку передней колодки так же, как это делали для задней колодки (пп. 13, 14).




18. Отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.


ПРЕДУПРЕЖДЕНИЕ

Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.


19. Очистите от загрязнений и осмотрите детали тормозного механизма. Замените деформированные или сильно корродированные детали. Замените сильно растянутые, потерявшие упругость и искривленные пружины.


ПОЛЕЗНЫЙ СОВЕТ

При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, чашки пружин и опорные стойки.


ПРИМЕЧАНИЯ

Детали регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма (на левый и правый наконечники регуляторов нанесена маркировка «LH» и «RH» соответственно), не перепутайте их! Передняя и задняя колодки заднего тормозного механизма разные по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояночного тормоза). Помимо этого тормозные колодки различаются как левые и правые.


20. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.

21. Смажьте резьбу стержня распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку, но не затягивайте ее.


ПОЛЕЗНЫЙ СОВЕТ

Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.


22. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.


ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.


23. Установите тормозной барабан (см. «Замена тормозного барабана»).

24. Отрегулируйте подшипники задней ступицы (см. «Проверка и регулировка подшипников задних колес»).

25. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.

26. Установите на место колесо. Проверьте легкость его вращения.

27. Аналогично замените тормозные колодки тормозного механизма другого колеса.

28. После установки тормозных колодок отрегулируйте стояночную тормозную систему.




Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой
стороны):
1 – прижимные пружины; 2 – опорные стойки; 3 – чашки прижимных пружин; 4 – рычаг регулятора зазоров; 5 – серьга регулятора зазоров; 6 – передняя колодка тормозного механизма заднего колеса; 7 – прижимная пружина серьги регулятора зазоров; 8 – верхняя стяжная пружина; 9 – распорная планка с регулятором зазоров; 10 – нижняя стяжная пружина; 11 – разжимной рычаг стояночного тормоза; 12 – задняя колодка тормозного механизма заднего колеса
