Руководства по ремонту Ваз 2108: ремонт рычага стояночного тормоза

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

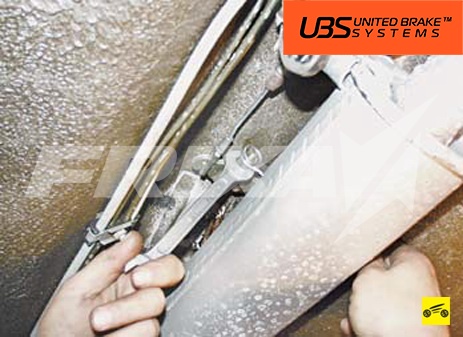

2. Снизу автомобиля отверните контргайку и регулировочную гайку уравнителя.

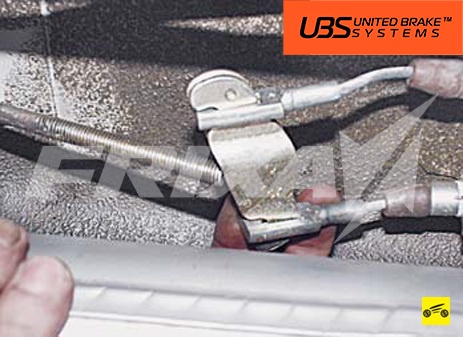

3. Снимите уравнитель с тяги рычага.

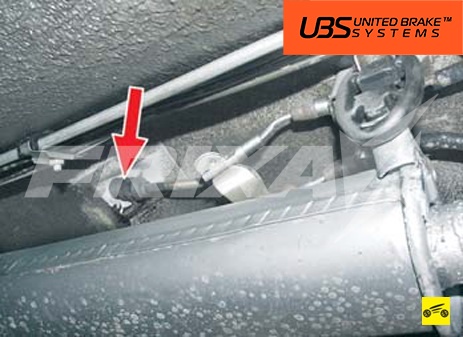

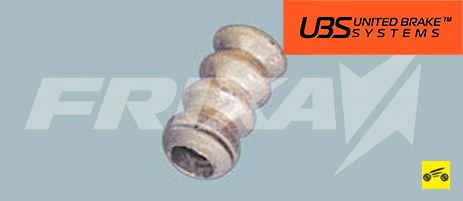

4. Затем снимите защитный чехол.


ПРИМЕЧАНИЕ






Замените рваный или потерявший упругость защитный чехол.

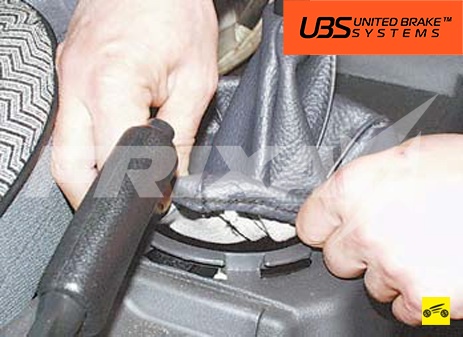

5. Снимите защитный чехол рычага переключения передач с облицовки туннеля пола.

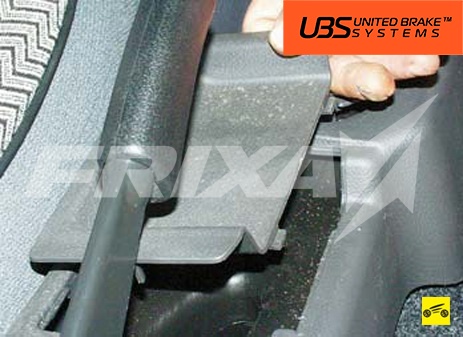

6. Снимите накладку облицовки туннеля пола.

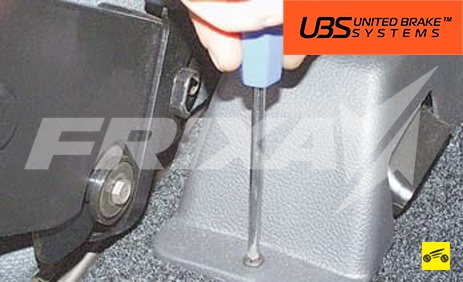

7. Отверните винт крепления облицовки туннеля пола в задней части.

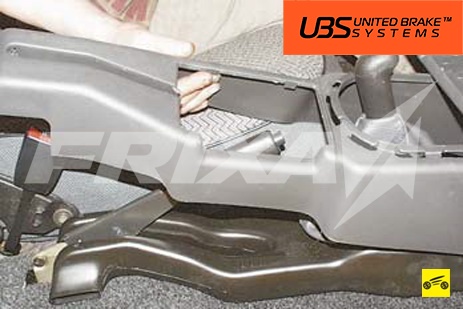

8. Снимите облицовку туннеля пола, сдвинув ее назад.

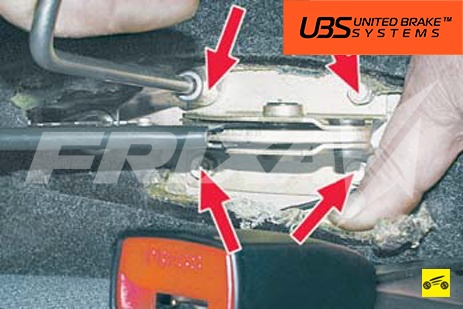

9. Отверните четыре болта крепления и снимите рычаг.

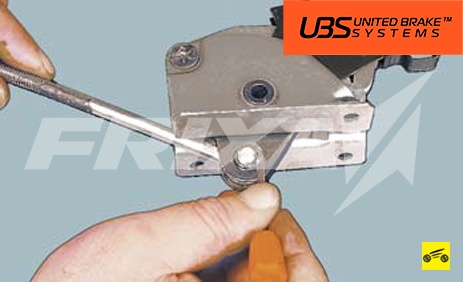

10. Снимите стопорное кольцо, выньте ось и отсоедините тягу от рычага.


ПРИМЕЧАНИЕ

Рычаг стояночного тормоза неразборной конструкции. Заменить в нем можно только пружину собачки.

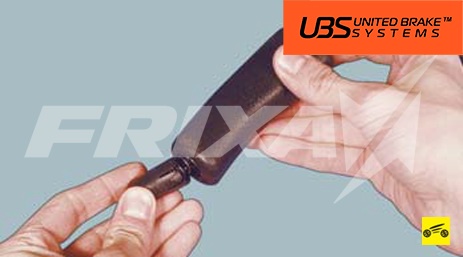

11. Отверните кнопку и выньте пружину собачки. Делайте это осторожно, так как на кнопку действует усилие сжатой пружины.

12. Установите рычаг в порядке, обратном
снятию. Затем отрегулируйте стояночный
тормоз.
