Руководства по ремонту Ваз 2110: замена тормозных колодок заднего тормозного механизма

Минимально допустимая толщина фрикционных накладок тормозных колодок –1,5 мм.

Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок менее допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– на накладках глубокие борозды и сколы.


ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Заменяйте колодки одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.


Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, пассатижи.


1. Включите I передачу и установите противооткатные упоры под передние колеса.

2. Убедитесь, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо и очистите тормозной механизм от грязи.

4. Если уровень тормозной жидкости
в бачке главного тормозного цилиндра находится на метке «MAX» или приближается
к ней, откачайте из бачка часть жидкости.
Иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»)

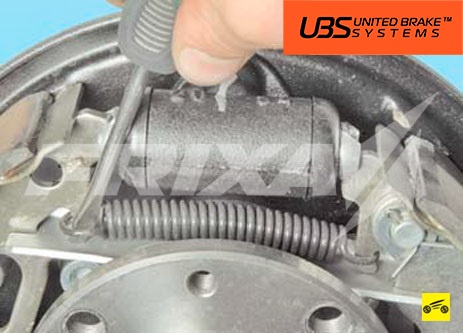

6. Отверткой или плоскогубцами снимите
верхнюю стяжную пружину.

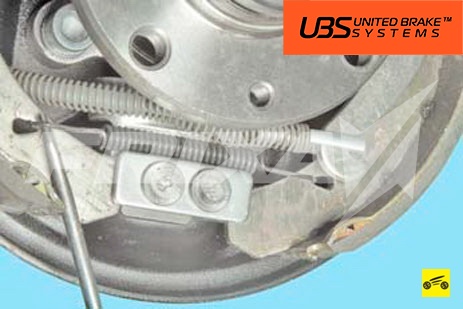

7. Аналогично снимите нижнюю стяжную
пружину.

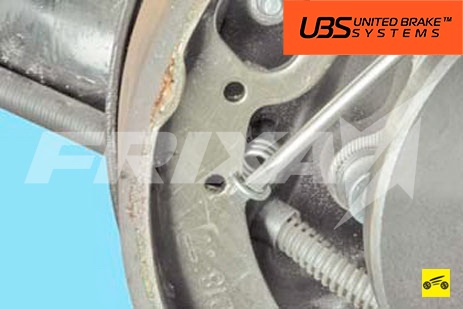

8. Снимите направляющую пружину передней колодки, а затем переднюю колодку.




9. Снимите разжимную планку.

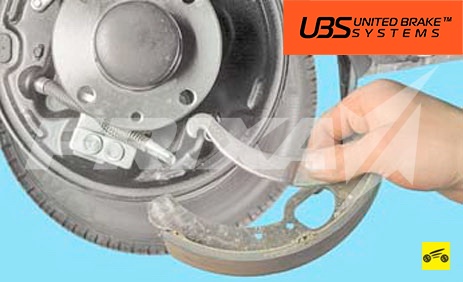

10. Снимите направляющую пружину задней колодки, а затем заднюю колодку, отсоединив приводной рычаг от наконечника троса
стояночного тормоза.

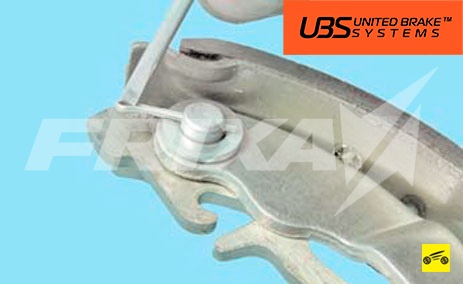

11. Выньте шплинт.

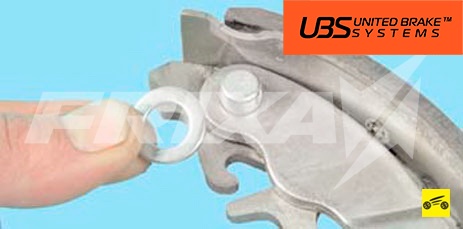

12. Снимите опорную шайбу с пальца приводного рычага задней колодки.

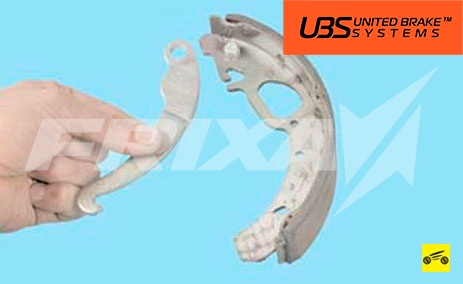

13. Нажмите на палец и снимите с колодки
приводной рычаг. Выньте палец из колодки.




14. Установите новые колодки в порядке,
обратном снятию. При установке вставьте
верхние концы колодок в пазы поршней.

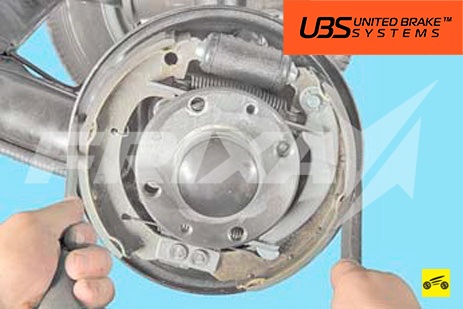

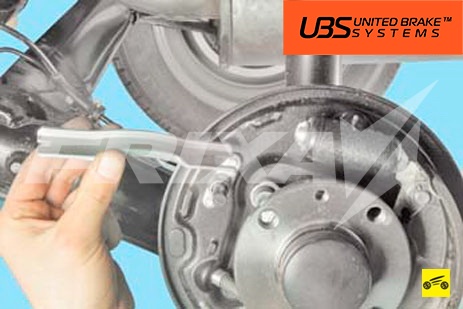

15. Сведите тормозные колодки двумя монтажными лопатками, чтобы переместить поршни к центру цилиндра.

16. Установите тормозной барабан в порядке, обратном снятию.

17. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы
подвести колодки к барабану.
