Руководства по ремонту Ваз 2115: замена тормозного барабана

Предельно допустимый диаметр рабочей поверхности барабана составляет 201,5 мм. Замените барабан, если его диаметр превышает или равен предельно допустимому. На рабочей поверхности барабана не должно быть задиров или глубоких рисок. В противном случае замените барабан или проточите его рабочую поверхность на токарном станке. После проточки прошлифуйте поверхность мелкозернистыми абразивными брусками, диаметр барабана не должен превышать 201 мм. Замените барабан, если в нем обнаружены трещины.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо и очистите тормозной механизм от грязи.

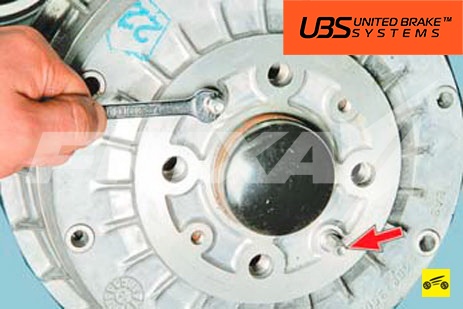

4. Выверните два установочных штифта.

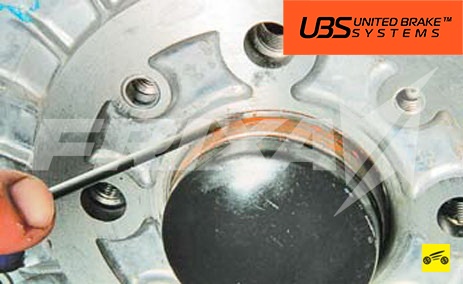

5. Очистите от грязи и ржавчины поясок ступицы тормозного барабана.

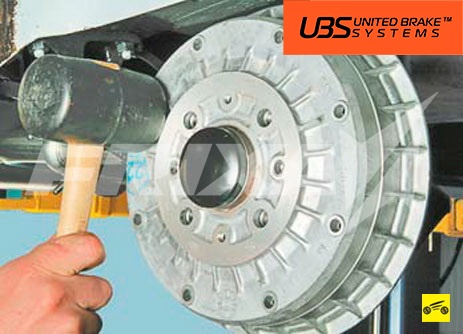

6. Строньте барабан со ступицы ударами резинового или полимерного молотка.

7. Снимите барабан со ступицы.

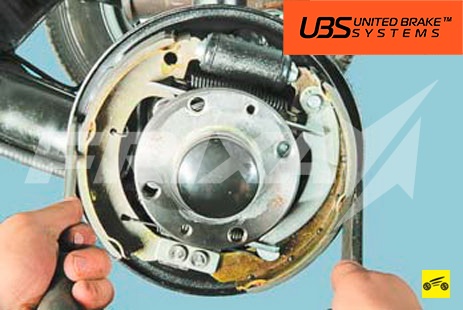

8. Установите барабан в порядке, обратном снятию. Предварительно смажьте посадочный поясок ступицы графитовой смазкой или смазкой ЛСЦ-15 и сведите колодки с помощью двух монтажных лопаток.

9. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.

10. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы
подвести колодки к барабану.
