Руководства по ремонту Заз Шанс: замена рабочего цилиндра тормозного механизма заднего колеса

Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса или заклинило поршни в цилиндре, замените ра­бочий цилиндр.


Вам потребуются: ключи «на 9», «на 10», специальный ключ «на 10» для гаек трубо­проводов, ключ для болтов колес.



1. Включите I передачу и установите упоры под передние колеса.

2. Снимите соответствующее заднее колесо.

3. Очистите от грязи место крепления тор­мозной трубки и болты крепления рабочего ци­линдра с обратной стороны тормозного щита.

4. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

5. Поднимите рычаг стояночного тормоза -верхние концы колодок отойдут от упоров поршней.

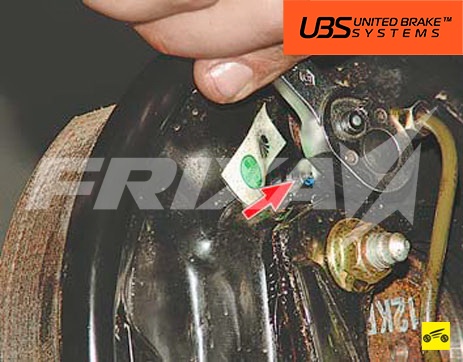

6. Снимите защитный колпачок и выверните клапан для удаления воздуха.




7. Отверните гайку крепления тормозной трубки к рабочему цилиндру и заглушите отверстие трубки, например, колпачком клапа­на выпуска воздуха.


    ПОЛЕЗНЫЙ СОВЕТ

    После длительной эксплуатации гайка тор­мозной трубки «срастается» с трубкой в одно целое, поэтому при попытке отвернуть гайку трубка скручивается и ломается. В этом слу­чае только немного строньте гайку трубки, затем выверните болт крепления цилиндра и отсоедините его от трубки, свинчивая ци­линдр с ее гайки. После отсоединения ци­линдра от трубки подвижность освободив­шейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гай­ку ключом попеременно в обе стороны.





    8. Выверните болт крепления рабочего цилиндра, придерживая цилиндр с другой стороны...




    9. ...и снимите рабочий цилиндр.




    10.  Если на клапане выпуска воздуха нового цилиндра нет защитного колпачка, снимите его со старого клапана.

    11. Установите рабочий цилиндр в порядке обратном снятию.

    12.   Установите тормозной барабан (см. «Снятие и установка  тормозного барабана»).

    13.  Отрегулируйте подшипники задней сту­пицы (см. «Регулировка потшипников в задней ступицы»).

    14.  Удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной сис­темы»).

    15.  Несколько раз резко нажмите на педаль тормоза, чтобы подвести тормозные колодки к барабану.
