Руководства по ремонту Киа Церато: замена тормозных колодок тормозных механизмов задних колес

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Kia Cerato имеют маркировку FPK01NR.




Проверяйте состояние тормозных колодок при каждом техническом обслуживании (см. «Проверка степени износа тормозных колодок и дисков»). Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок – 2,0 мм), при непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.


ПРЕДУПРЕЖДЕНИЯ

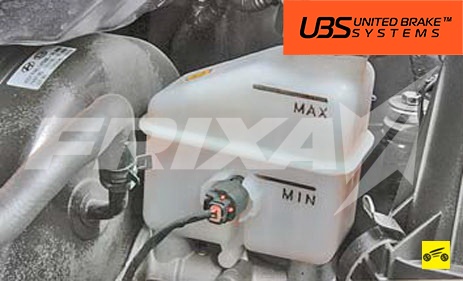

Заменяйте тормозные колодки задних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости, так как после замены изношенных колодок новыми уровень поднимется.


Вам потребуются: ключ «на 14», отвертка с плоским лезвием и раздвижные пассатижи.



1. Снимите заднее колесо.

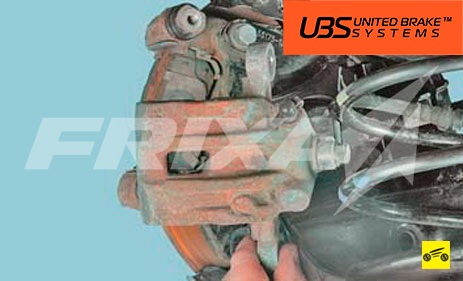

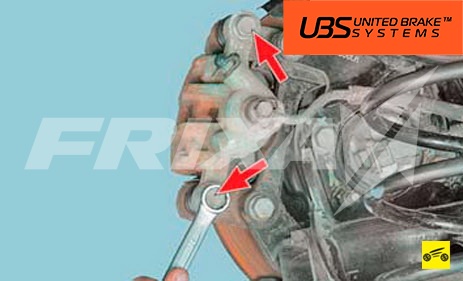

2. Выверните болты направляющих пальцев...




3. ...снимите суппорт с диска, не отсоединяя тормозной шланг от суппорта, и закрепите суппорт проволокой на элементах подвески. При этом тормозные колодки останутся в направляющей тормозных колодок.

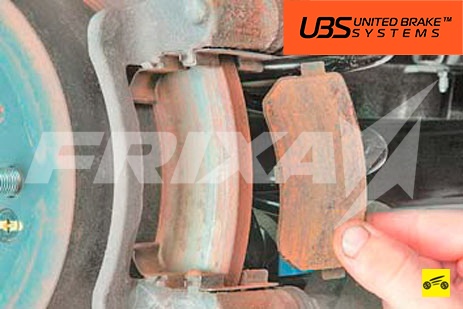

4. Снимите с направляющей наружную...

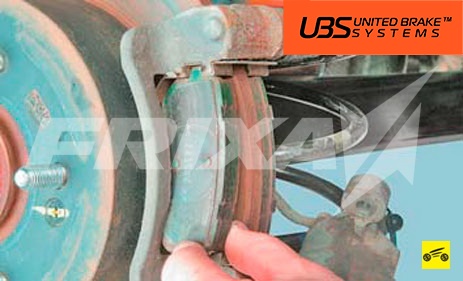

5. ...и внутреннюю тормозные колодки.

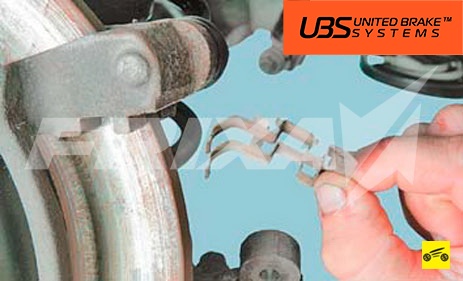

6. Снимите с направляющей колодок нижнюю...

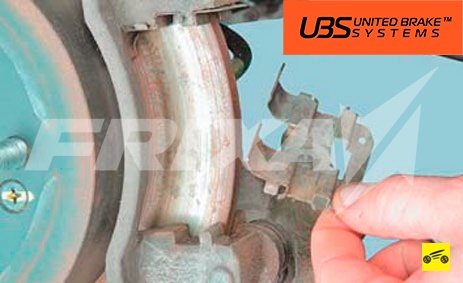

7. ...и верхнюю фиксирующие пружины.



ПРИМЕЧАНИЕ

Для уменьшения вибраций тормозных колодок при вращении колес в пазах направляющей колодок установлены фиксирующие пружины. При замене колодок заменяйте их на новые.


ПОЛЕЗНЫЙ СОВЕТ

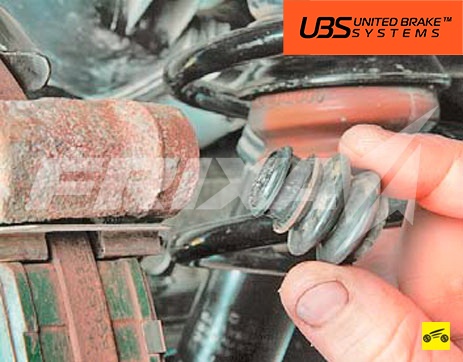

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющих пальцев, а также легкость перемещения суппорта относительно направляющей тормозных колодок. Если перемещение затруднено...

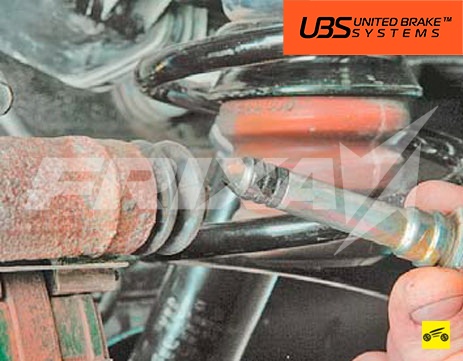

...смажьте консистентной смазкой направляющий палец и его чехол.

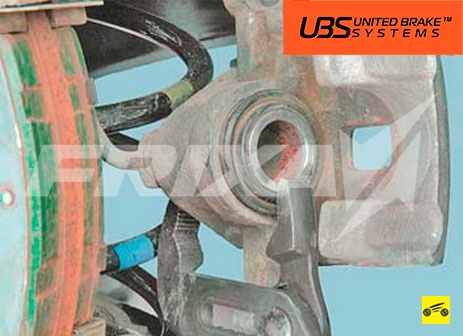

8. С помощью раздвижных пассатижей утопите поршень цилиндра.

9. Установите фиксирующие пружины, тормозные колодки в направляющие и остальные детали в порядке, обратном снятию. Для исключения самоотворачивания болтов крепления направляющих пальцев суппорта смажьте их резьбу перед установкой анаэробным фиксатором резьбы.

10. Аналогично замените тормозные
колодки тормозного механизма правого
колеса.




11. Проверьте и при необходимости восстановите уровень тормозной жидкости
в бачке главного тормозного цилиндра.
