Руководства по ремонту Ниссан Альмера Классик: замена тормозных колодок тормозного механизма заднего колеса

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Nissan Almera Classic имеют маркировку FLS01.


hankook frixa fls01.png


Минимально допустимая толщи­на фрикционных накладок тормоз­ных колодок - 0,5 мм.

Заменяйте колодки в следующих случаях:

-  толщина фрикционных накла­док меньше допустимой;

-  поверхность накладок замас­лена;

-  фрикционная накладка непроч­но соединена с основанием;

-  накладки с глубокими борозда­ми и сколами.


Вам потребуются: ключ для болтов колес, пассатижи или от­вертка с плоским лезвием, раз­движные пассатижи.


1. Включите 1 передачу и устано­вите упоры под передние колеса.

2. Проверьте, чтобы рычаг стоя­ночного тормоза был опущен до упора вниз (автомобиль растор­можен).

3. Снимите заднее колесо.

4. Если уровень тормозной жид­кости в бачке главного тормозного цилиндра   находится  на метке «MAX» или приближается к ней, от­качайте часть жидкости из бачка. Иначе при замене колодок она мо­жет выплеснуться.




5. Снимите тормозной барабан (см. «Замена тормозного барабана»).




6. Отцепите пассатижами от пе­редней колодки отогну­тый конец нижней стяжной пружи­ны, отцепите ее конец от задней колодки и снимите пружину.

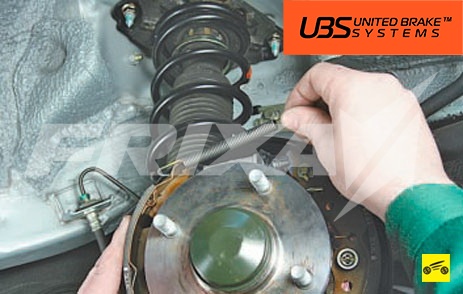

7. Отцепите пассатижами от зад­ней колодки отогнутый конец верх­ней стяжной пружины…




8. …отцепите ее конец от перед­ней колодки и снимите пружину.




9. Удерживая хвостовик опорной стойки, нажмите на тарелку при­жимной пружины, поверните ее на 1/4 оборота…




10. …и снимите тарелку, пружину и опорную стойку задней колодки.

11. Снимите аналогичные детали крепления передней колодки.

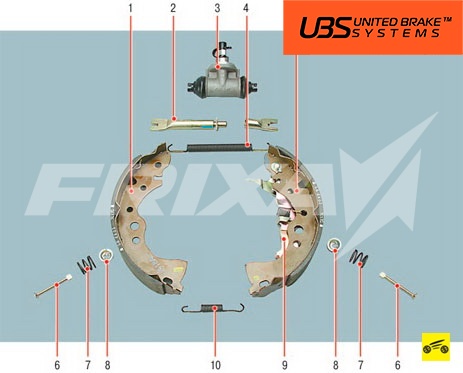

Детали тормозного механизма заднего колеса: 1 - передняя тормозная колодка; 2 - регулятор зазоров между тормозными колодками и барабаном; 3 - рабочий цилиндр; 4 - верхняя стяжная пружина; 5 - задняя тормоз­ная колодка; 6 - опорная стойка тормозной колодки; 7 - прижимная пружина; 8 - тарелка прижимной пружины; 9 - разжимной рычаг; 10 - нижняя стяжная пружина.


12. Снимите переднюю тормоз­ную колодку.

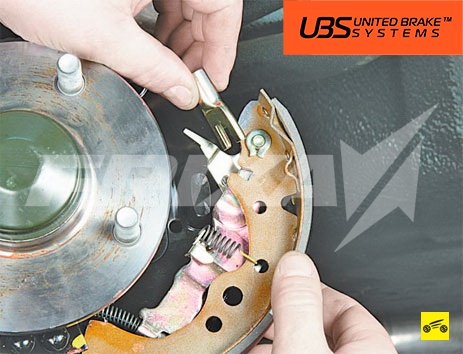

 13. Отсоедините регулятор за­зоров от наконечника задней ко­лодки.




    14. Снимите наконечник регуля­тора с задней колодки.




      15. Отсоедините наконечник тро­са стояночного тормоза от раз­жимного рычага задней колодки…




      16. …и снимите заднюю колодку.




      17. Разожмите стопорное кольцо и отсоедините разжимной рычаг от задней тормозной колодки. При установке разжимного рычага на новую колодку стопорное коль­цо замените новым.

      18. Нанесите на резьбу регулято­ра полибутилкаприсиловую (РВС) или силиконовую смазку.




      19. Нанесите  полибутилкапри­силовую (РВС) или силиконовую смазку на участок скольжения передней тормозной колодки на  грязеотражательном щите и на нижние опорные точки тор­мозных колодок.


      ПРЕДУПРЕЖДЕНИЕ

      Детали регулятора и разжимной рычаг невзаимозаменяемы с соответствую­щими деталями тормозного механизма правого колеса - не перепутайте их!



      20. Сожмите раздвижными пас­сатижами поршни тормозного ци­линдра и установите тормозные колодки в обратном порядке.


        ПРЕДУПРЕЖДЕНИЕ

        Учтите, что при утапливании поршней в цилиндры повышается уровень тор­мозной жидкости в бачке главного тор­мозного цилиндра. При необходимости откачайте лишнюю жидкость.


        21. Измерьте внутренний диаметр тормозного барабана и разведите регулятор так, чтобы диаметр, измеренный по центрам колодок, был на 0,35-0,55 мм меньше внут­реннего диаметра барабана.

        22. Установите тормозной бара­бан.

        23. Аналогично замените тормоз­ные колодки тормозного механиз­ма другого колеса.

        24. После установки тормозных колодок отрегулируйте стояноч­ную тормозную систему (см. «Регулировка привода стояночного тормоза»).
