Руководства по ремонту Киа Сид: снятие и установка педали тормоза

Вам потребуются: торцовый ключ «на 12», пассатижи.



На автомобиле с механической коробкой передач педаль тормоза снимают следующим образом.


1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

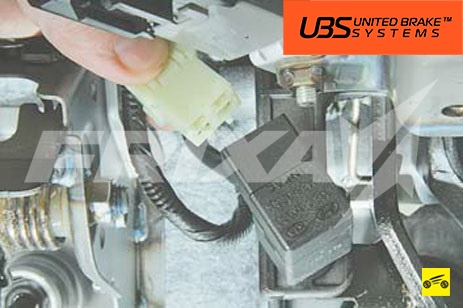

2. Отсоедините колодку жгута проводов от выводов выключателя стопсигнала.

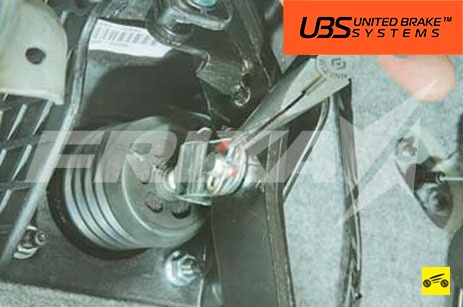

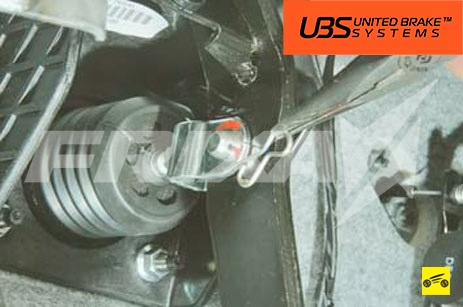

3. В салоне под панелью приборов подденьте отверткой пружинный шплинт…

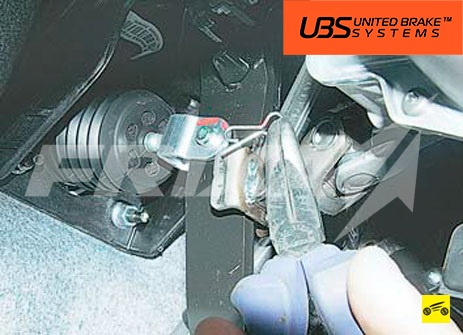

4. …и извлеките его из отверстия пальца вилки толкателя вакуумного усилителя…

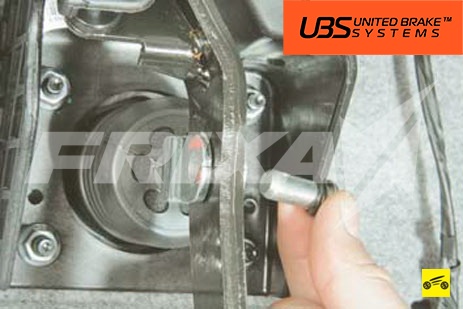

5. …протолкните палец и выньте его из отверстий вилки и педали.

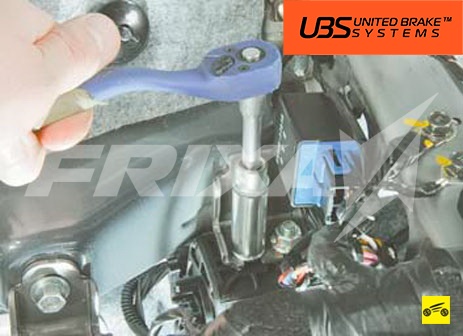

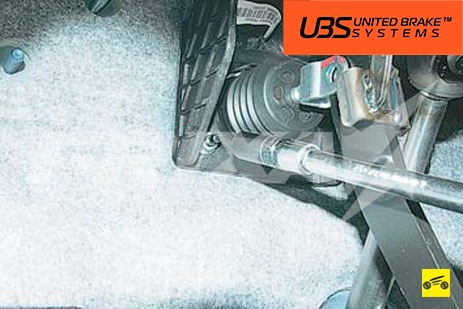

6. Отверните две гайки шпилек кронштейна верхнего крепления педали тормоза.




7. Отверните четыре гайки крепления вакуумного усилителя к щиту передка…

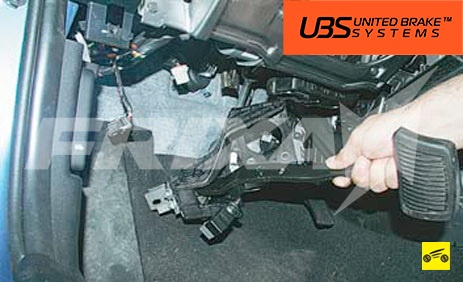

8. …затем снимите педаль тормоза.

9. Установите педаль тормоза в порядке, обратном снятию.


На автомобиле с автоматической коробкой передач педаль тормоза снимают следующим образом.




1. В салоне под панелью приборов подденьте отверткой пружинный шплинт, извлеките его из отверстия пальца вилки толкателя вакуумного усилителя…

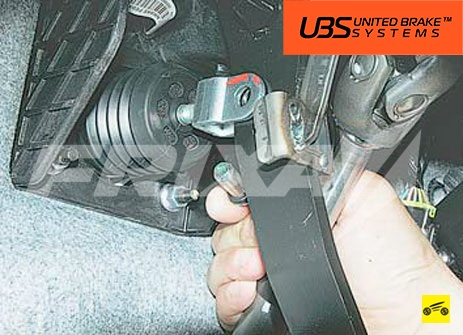

2. …протолкните палец и выньте его из отверстий вилки и педали.

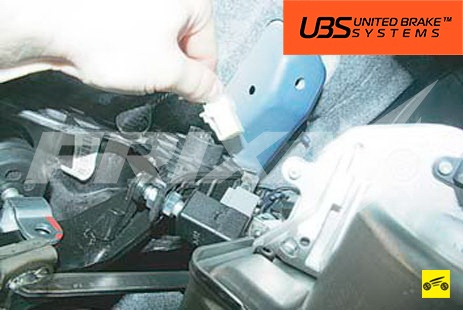

 3. Нажав на фиксатор, отсоедините колодку жгута проводов от контактного разъема выключателя стоп-сигнала.

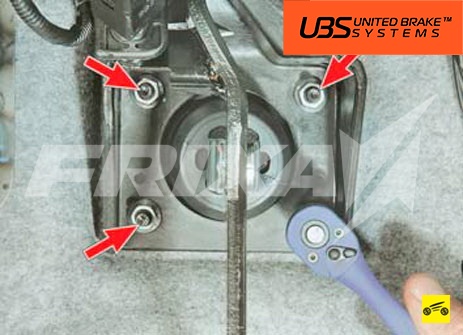

4. Отверните четыре гайки крепления кронштейна педали тормоза…

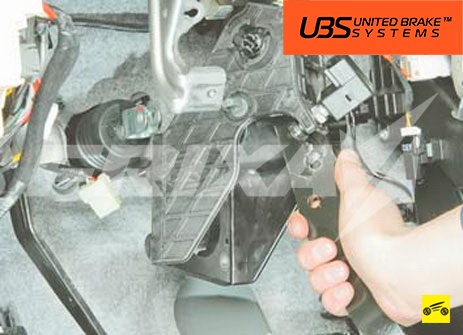

5. …и снимите кронштейн вместе с педалью тормоза.

6. Установите педаль тормоза в порядке,
обратном снятию.
