Руководства по ремонту Киа Соренто: замена колодок стояночного тормоза

Вам потребуются: ключи «на 10», «на 12», торцовая головка «на 17», пассатижи, отвертки с плоским и крестообразным лезвием.


1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

2. Поднимите заднюю часть автомобиля, установите ее на надежные опоры и снимите колеса.

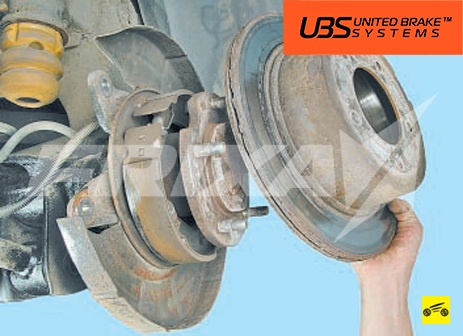

3. Снимите тормозной диск (см. «Замена тормозного диска тормозного механизма заднего колеса»).

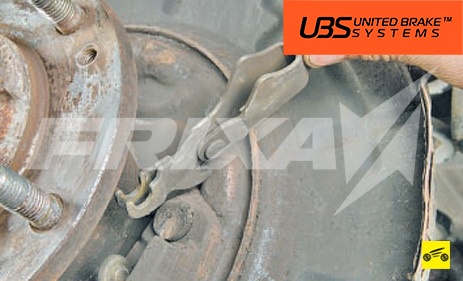

4. Подденьте верхнюю стяжную пружину тормозных колодок…




5. …и снимите пружину.

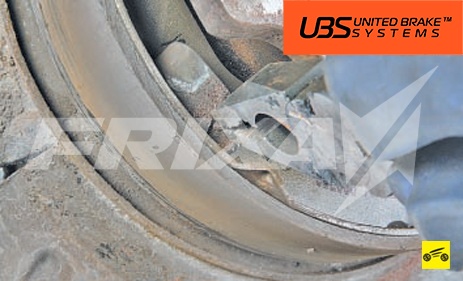

6. Придерживая стержень опорной стойки с обратной стороны тормозного щита, нажмите на прижимную скобу опорной стойки тормозной колодки, поверните стойку на 90°…




7. …и снимите прижимную скобу колодки.




8. Снимите опорную стойку с обратной стороны тормозного щита.




9. Аналогично снимите прижимную скобу…




10. …и опорную стойку второй колодки.

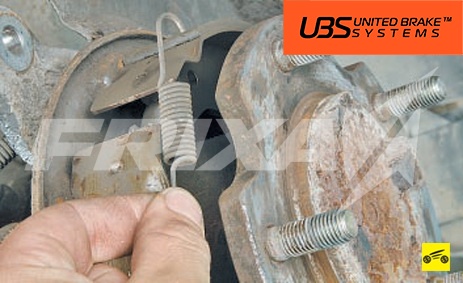

11. Подденьте нижнюю стяжную пружину тормозных колодок, отсоедините ее от нижней тормозной колодки…

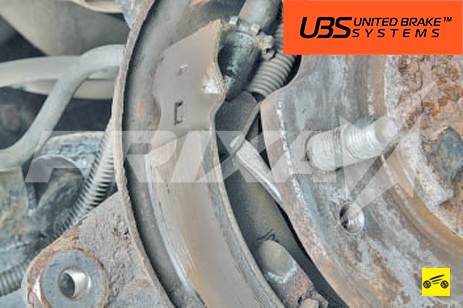

12. …и снимите нижнюю тормозную колодку.




13. Снимите стяжную пружину.




14. Снимите регулировочное устройство.




15. Снимите верхнюю тормозную колодку.

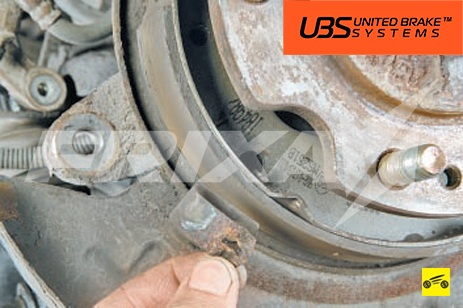

16. Выведите из зацепления с разжимным рычагом трос привода стояночного тормоза…




17. …и снимите разжимной рычаг.


ПРИМЕЧАНИЕ

Перед установкой колодок нанесите тугоплавкую смазку для тормозных механизмов на места трения передней и задней тормозных колодок о тормозной щит.


18. Отрегулируйте привод стояночного тормоза (см. «Регулировка привода стояночного тормоза»).
