Руководства по ремонту Шевроле Нива: замена тормозных колодок заднего тормозного механизма

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм.

Замените колодки в следующих случаях:

  • толщина фрикционных накладок менее допустимой;
  • поверхность накладок замаслена
  • фрикционная накладка непрочно соединена с основанием;
  • накладки имеют глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте в тормозных механизмах обоих задних колес одновременно. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению. Вам потребуются: пассатижи или отвертка, две монтажные лопатки.

  1. Включите I передачу и установите упорные бруски под передние колеса.
  2. Проверьте: рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).
  3. Снимите колесо.
  4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на отметке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.
  5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).
Нижняя стяжная пружина

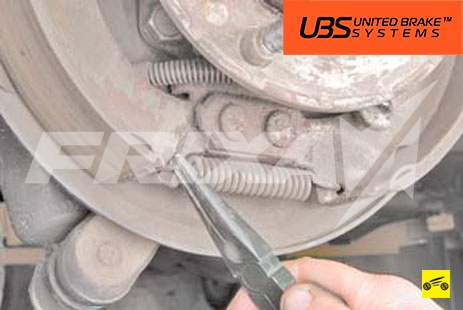

  1. Снимите нижнюю стяжную пружину плоскогубцами...

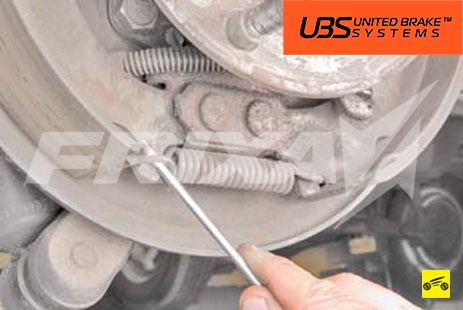

Нижняя стяжная пружина
  1. ...или отверткой.
Верхняя чашка прижимной пружины

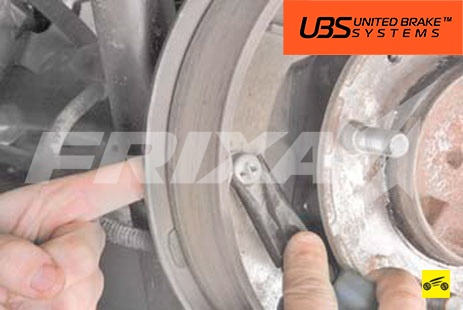

  1. Поверните верхнюю чашку прижимной пружины на 90°...
Стержень прижимной пружины

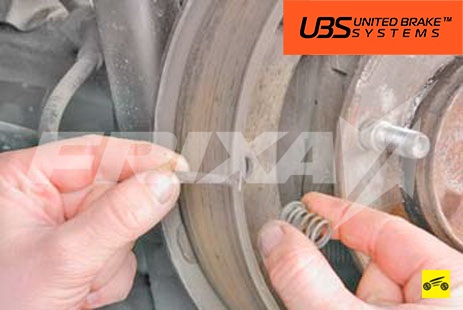

  1. ...и снимите ее вместе с пружиной и нижней чашкой. Выньте из щита тормоза стержень прижимной пружины.
  2. Аналогично снимите вторую прижимную пружину.
Трос стояночного тормоза

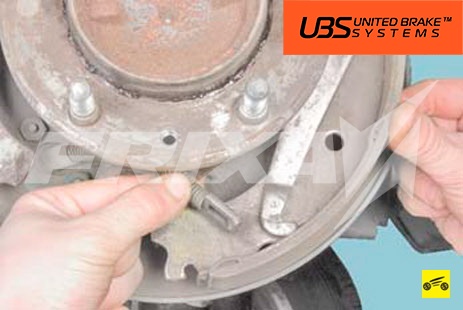

  1. Отсоедините трос стояночного тормоза, отведите рычаг и снимите колодки в сборе с распорной планкой и верхней пружиной.
Распорная планка

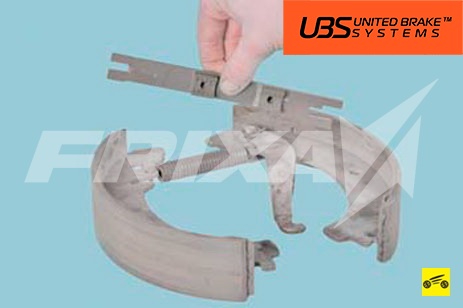

  1. Растяните пружину и снимите распорную планку.
Верхняя стяжная пружина
  1. Снимите верхнюю стяжную пружину.
Палец рычага привода стояночного тормоза

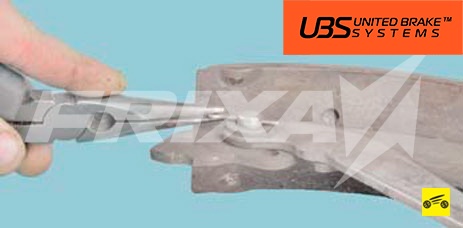

  1. Для замены задней колодки расшплинтуйте палец рычага привода стояночного тормоза.
Шайба

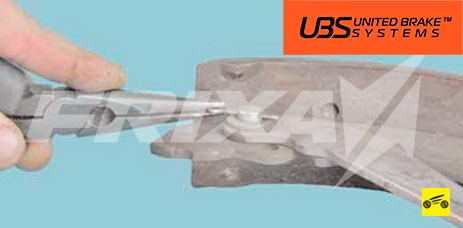

  1. Снимите шайбу, рычаг...

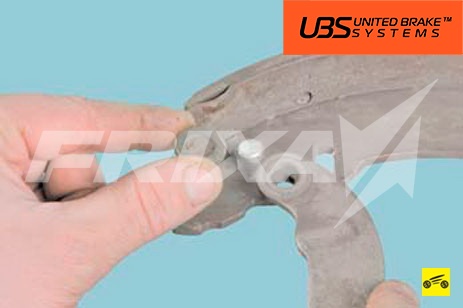

Палец

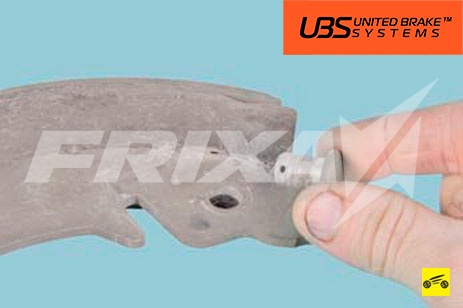

  1. ...и палец.
  2. Установите снятые детали привода стояночного тормоза на новую тормозную колодку в последовательности, обратной снятию.

ПОЛЕЗНЫЙ СОВЕТ

Для предотвращения заедания привода стояночного тормоза смажьте рабочую поверхность пальца тонким слоем консистентной смазки.

  1. Устанавливайте колодки в порядке, обратном снятию.

ПРИМЕЧАНИЕ

Установив колодки, сведите их, надавив на них двумя монтажными лопатками.

  1. Установите тормозной барабан.
  2. Нажмите несколько раз на педаль тормоза для установки поршней колесных цилиндров в рабочее положение.
  3. Установите на место колесо. Проверьте легкость его вращения.
  4. Аналогично замените тормозные колодки тормозного механизма другого колеса.
  5. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Проверка и регулировка стояночного тормоза»).
