Руководства по ремонту Шевроле Нива: замена рабочего цилиндра заднего тормозного механизма

Если в процессе эксплуатации появились следы подтекания тормозной жидкости на тормозном барабане и внутренней стороне колеса, замените рабочий цилиндр. Ремонт рабочего цилиндра часто не приводит к положительным результатам, к тому же для этого нужны специальные приспособления. Поэтому рекомендуется заменять цилиндр в сборе.

Вам потребуются: ключ «на 10» и специальный ключ для гаек тормозных трубок.

  1. Включите I передачу и установите упорные бруски под передние колеса.
  2. Снимите соответствующее колесо.
  3. Очистите от грязи место крепления тормозной трубки и болты крепления тормозного цилиндра с обратной стороны тормозного щита. чтобы легче отвернуть болты крепления цилиндра и гайку крепления тормозной трубки, нанесите на резьбовые соединения жидкость WD-40.
  4. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).
Верхние концы колодок
  1. Поднимите рычаг стояночного тормоза, при этом верхние концы колодок выйдут из пазов поршня.

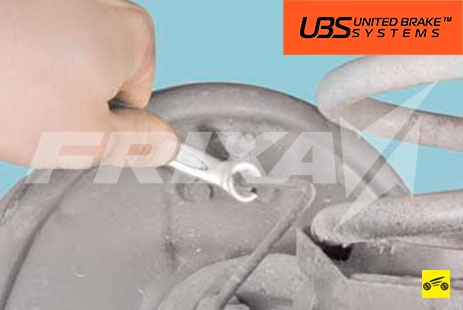

Гайка крепления тормозной трубки
  1. Отверните гайку крепления тормозной трубки к рабочему цилиндру...

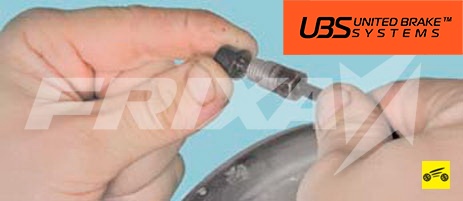

Отверстие трубки
  1. ...и заглушите отверстие трубки, например колпачком клапана выпуска воздуха.

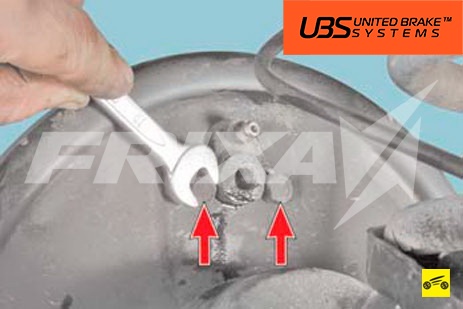

Два болта крепления рабочего цилиндра
  1. Отверните два болта крепления рабочего цилиндра, придерживая его с другой стороны...

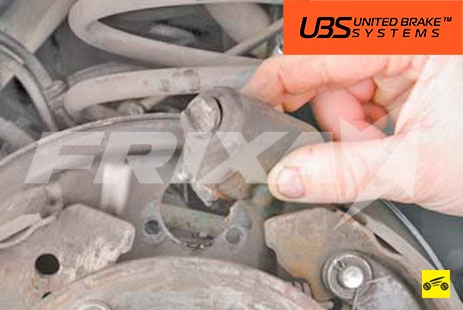

Рабочий цилиндр
  1. ...и снимите рабочий цилиндр.

ПОЛЕЗНЫЙ СОВЕТ

После длительной эксплуатации гайка тормозной трубки «срастается» с трубкой в одно целое, и при попытке отвернуть гайку трубка скручивается и ломается. В этом случае только немного строньте гайку трубки, затем выверните болты крепления цилиндра и отсоедините его от трубки, свинчивая цилиндр с ее гайки. После отсоединения цилиндра от трубки подвижность освободившейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гайку ключом попеременнов обе стороны.

  1. Устанавливайте рабочий цилиндр в порядке, обратном снятию.
  2. Прокачайте тормозную систему (можно только рабочий цилиндр на заменяемом колесе).
  3. Обязательно установите защитный колпачок на клапан выпуска воздуха.
