Руководства по ремонту Замена тросов привода стояночного тормоза Королла / Аурис

Вам потребуются: ключи «на 10», «на 12», торцовые головки «на 10», «на 12», пассатижи.



1. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).

2. Ослабьте контргайку и регулировочную гайку чтобы полностью отпустить трос привода стояночного тормоза м. «Регулировка привода стояночного тормоза»).

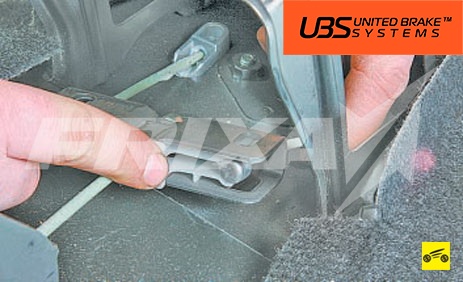

3. Разверните уравнитель, выведите трос из прорези и отсоедините наконечник троса от уравнителя.

4. Аналогично извлеките из уравнителя наконечник второго троса.

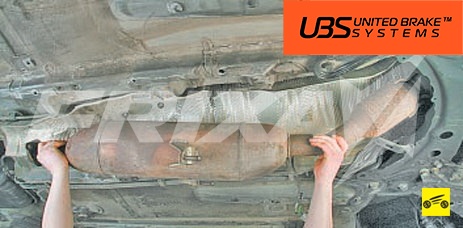

5. Снимите приемную трубу (см. «Замена элементов системы выпуска отработавших газов»).

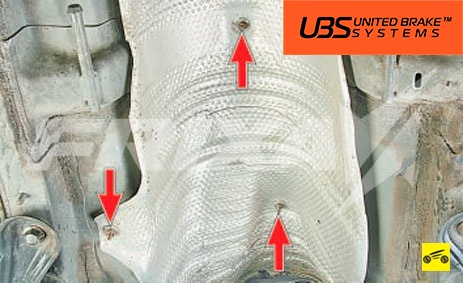

6. Отверните три гайки и снимите передний термоэкран.




7. Выверните болт крепления троса к кузову.

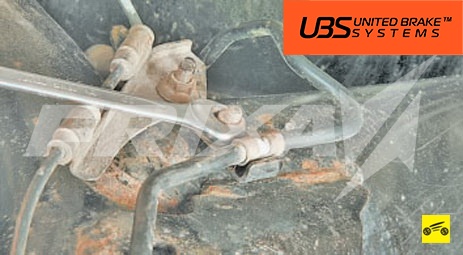

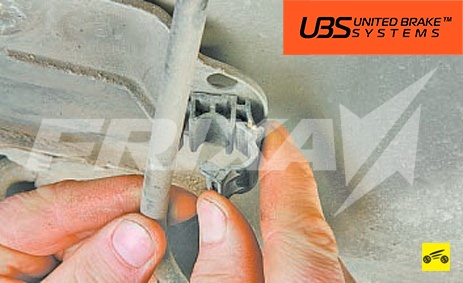

8. Откройте фиксатор крепления троса стояночного тормоза и отведите трос в сторону.

9. Выньте оболочку троса из отверстия в кузове.

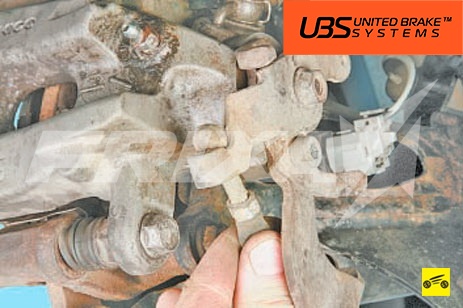

10. Отсоедините трос привода стояночной тормозной системы, выведя его наконечник из зацепления с рычагом суппорта тормозного механизма заднего колеса.

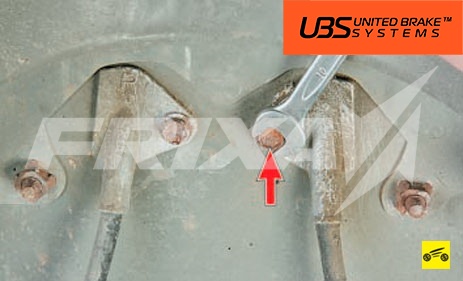

11. Выверните три болта крепления кронштейнов оболочки троса стояночного тормоза к кузову.

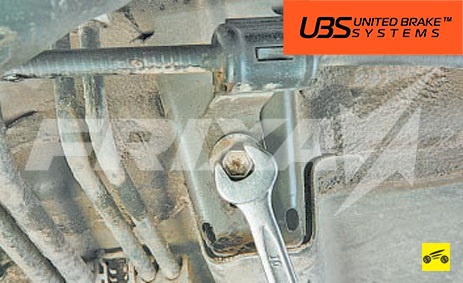

12. Отверните гайку крепления кронштейна оболочки троса к балке задней подвески…

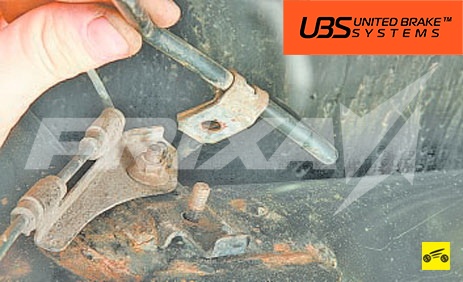

13. …и отведите кронштейн стросом от рычага.

14. Аналогично снимите второй трос.

15. Установите на автомобиль новые тросы привода стояночного тормоза и все снятые детали в порядке, обратном снятию.
