Руководства по ремонту Замена тросов привода стояночного тормоза Киа Спортэйдж

Вам потребуются: ключ «на 12», торцовые головки «на 10», «на 12», пассатижи.



Тросы привода стояночного тормоза заменяйте при их чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях и потере подвижности в оболочке.


1. В салоне автомобиля снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).

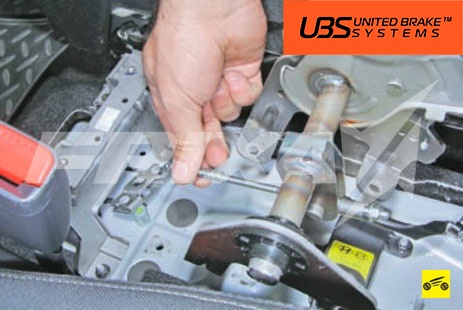

2. Отверните регулировочную гайку до конца резьбовой части тяги рычага привода стояночного тормоза…




3. … и снимите гайку с тяги.

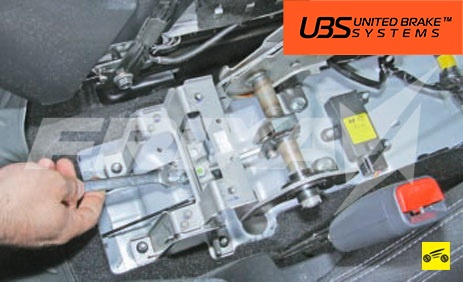

4. Отсоедините тягу от уравнителя.

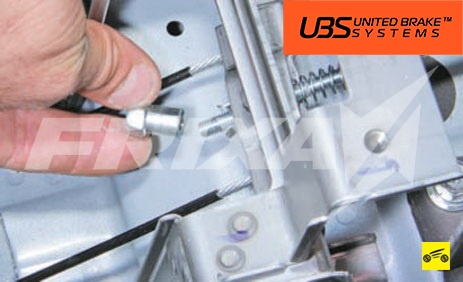

5. Отсоедините наконечник заднего троса от уравнителя, выведя его из прорези в уравнителе.

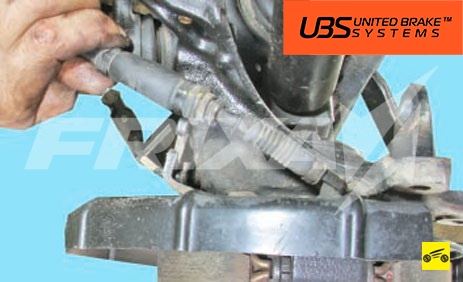

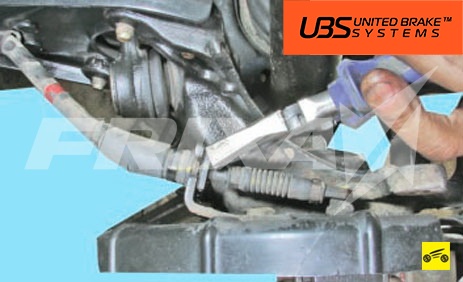

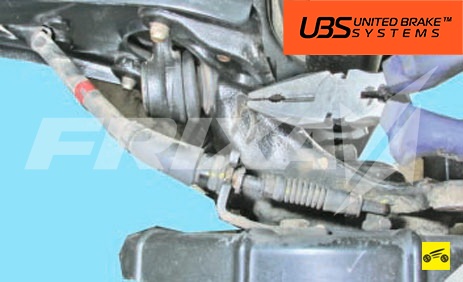

6. На автомобиле 2WD захватите пассатижами скобу крепления оболочки троса к кронштейну на кулаке задней подвески…




7. …и снимите скобу.




8. Выньте оболочку троса из прорези кронштейна…




9. …и отсоедините наконечник троса от рычага разжимного механизма.

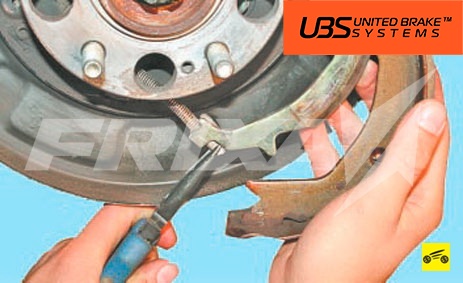

10. На автомобиле 4WD отсоедините наконечник троса от разжимного рычага задней колодки тормозного механизма (см. «Замена тормозных колодок механизма стояночного тормоза»)

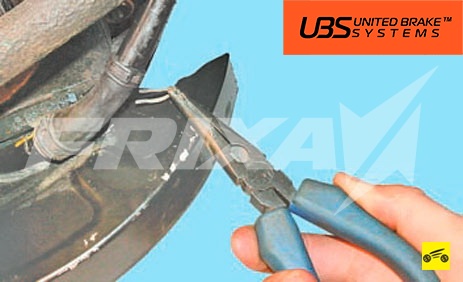

11. …снимите фиксатор крепления оболочки троса к кронштейну щита тормоза…

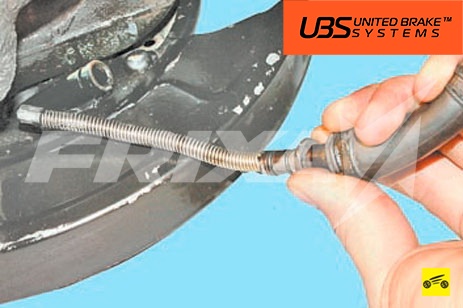

12. …и извлеките трос из отверстия в тормозном щите.


ПРИМЕЧАНИЕ

Дальнейшие операции по снятию троса одинаковы для всех автомобилей.

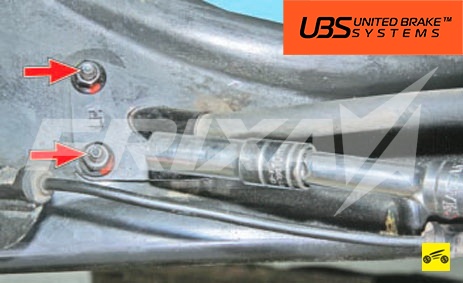

13. Отверните две гайки крепления держателя троса к продольному рычагу задней подвески…




14. …и снимите держатель со шпилек.

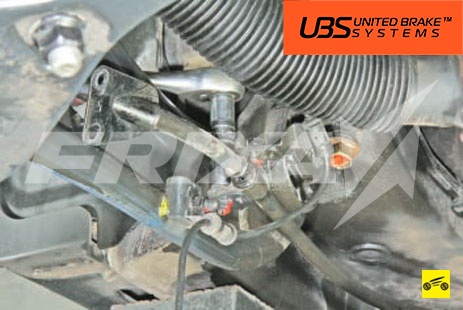

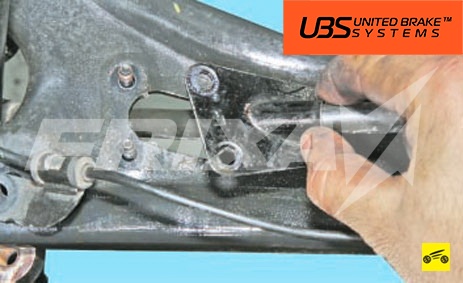

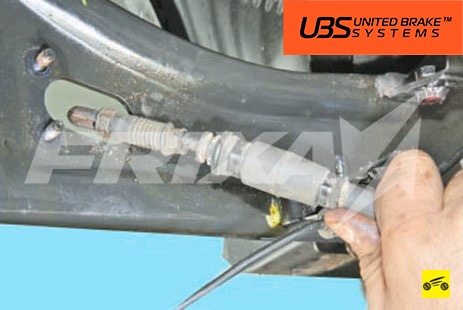

15. Выверните болт крепления кронштейна оболочки троса к продольному рычагу задней подвески…




16. …и извлеките трос из отверстия в рычаге.

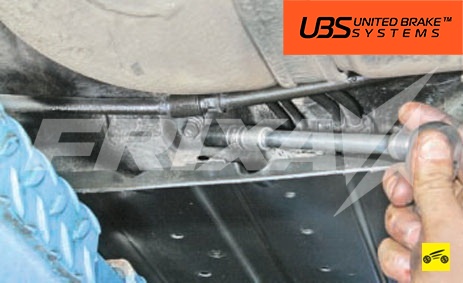

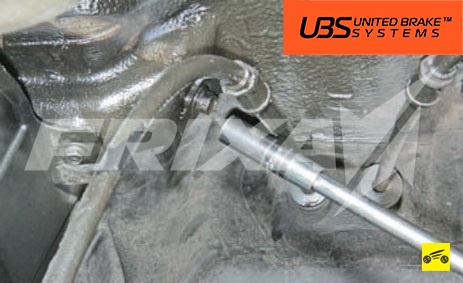

17. Выверните болты крепления левого…




18. …и правого передних держателей троса к основанию кузова.

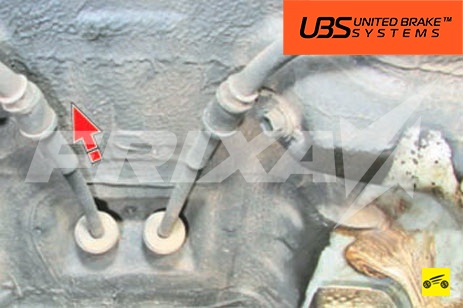

19. В салоне отожмите фиксаторы уплотнителя оболочки троса, протолкните уплотнитель в отверстие основания кузова…




20. …вытяните трос вниз из отверстия в основании и снимите с автомобиля.

21. Аналогично снимите правый задний трос привода стояночной тормозной системы.

22. Установите на автомобиль новые тросы привода стояночного тормоза в порядке, обратном снятию.

23. Отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
